8层大厦综合楼空调通风设计施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计内容:空调,通风,采暖
  • 冷热源:市政热网,电动压缩式冷水机组
  • 节点大样:风机盘管

附件详情

一、项目概要
该项目地上八层,地下一层;地上总建筑面积为15610平米,地下总建筑面积为5658平米。其中,A座为综合办公楼,B座为展览中心,C座为综合服务楼。

二、设计范围
1、该资料的内容包括中央空调系统、通风排烟系统 。
2、空调冷源统一考虑,集中安装在A座的地下一层中央空调机房内。夏季采用三台电制冷冷水机组,冬季接市政供暖热网,经水-水换热器换热,供给冬季需热。
3、该项目从中央空调机房分水器接两根空调水管,分别供给左 、右 两个区夏季输送冷水用于空调制冷,冬季输送热水经空调末端设备后再回至机房集水器。
4、空调末端采用风机盘管加新风系统。

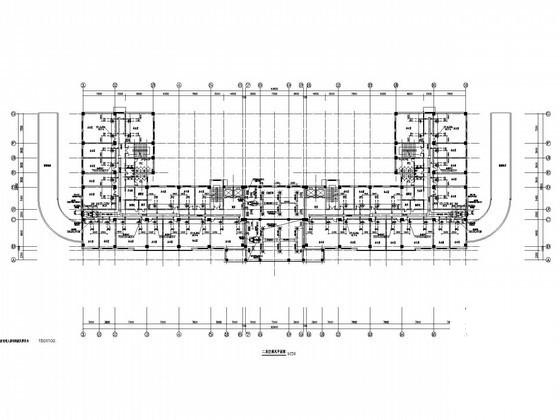

二层空调风平面图

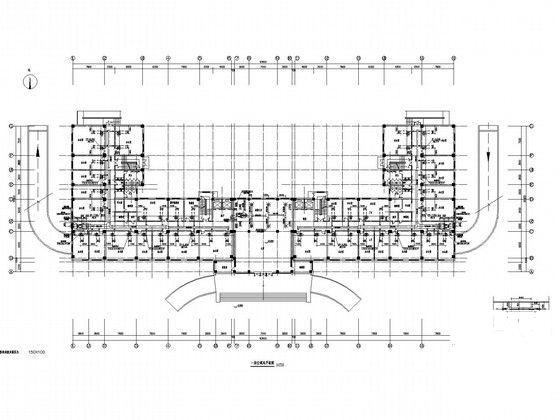

一层空调风平面图

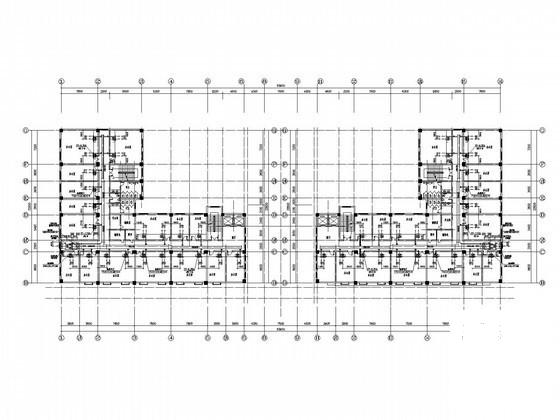

一层空调风平面图

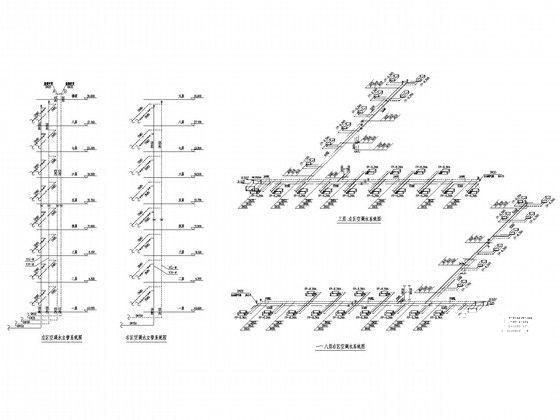

右区空调水系统图

二层空调水平面图
