会议中心办公楼空调通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑设计面积:4000平方米
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计内容:空调
  • 冷热源:空气源热泵

附件详情

一、项目概要:
地上四层,总建筑面积为4000平方米,空调面积3000平方米....
二、冷热源:
冷水机组采用风冷热泵机组...
三、空调系统:
1.空调水系统采用变流量系统,水泵采用双联离心泵。
2.小会议室空调方式采用风机盘管加集中新风系统。
3.大会议室的空调方式采用超薄吊顶机组加集中新风系统...

图纸共12张。

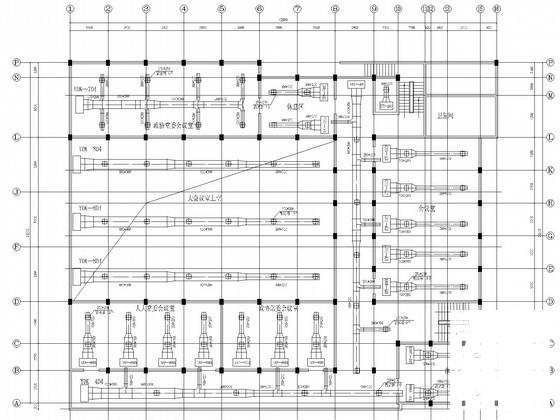

水平面图

空调器控制原理图

冷冻机房工艺流程图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 会议中心设计图纸 - 1
    会议中心设计图纸 - 1
  • 会议中心设计图纸 - 2
    会议中心设计图纸 - 2
  • 会议中心设计图纸 - 3
    会议中心设计图纸 - 3
  • 会议中心设计图纸 - 4
    会议中心设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
