中低层住宅楼采暖及通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3980平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 设计内容:采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

  • 设计说明书
  • 图例
  • 电梯机房通风平面图

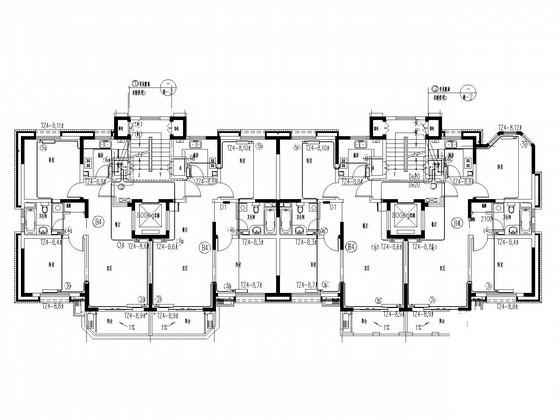

  • 采暖平面图
  • 采暖系统图
  • 采暖片数表
  • ......

附件详情

一、项目概要:
本项目为11层住宅,建筑面积3980平方米,属普通高层住宅,高层住宅以及公建商业......
二、热源:
采暖供回水由小区热交换站......
三、采暖系统:
1.该项目总热负荷为122Kw,采暖热指标为:30.5w/m2.系统阻力43KPa。
2.采暖供回水温度为:80°C/60°C采暖系统定压及补水由热交换站解决。
3.户内采用下分单管跨越系统......
四、通风排烟系统:
电梯机房设机械通风系统,换气次数为10次/h......

图纸共7张。

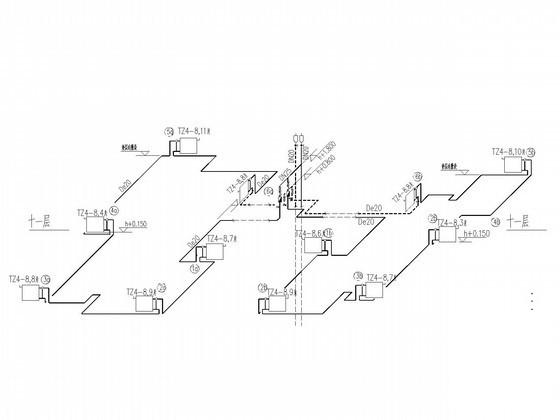

采暖系统图

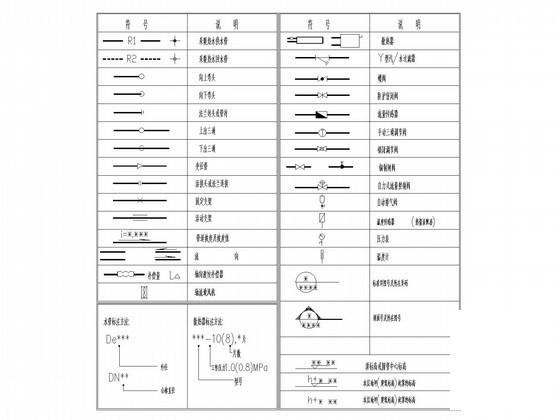

图例

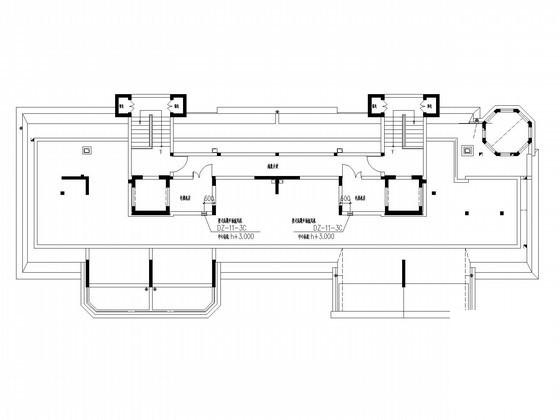

电梯机房通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅楼采暖设计图纸 - 1
    住宅楼采暖设计图纸 - 1
  • 住宅楼采暖设计图纸 - 2
    住宅楼采暖设计图纸 - 2
  • 住宅楼采暖设计图纸 - 3
    住宅楼采暖设计图纸 - 3
  • 住宅楼采暖设计图纸 - 4
    住宅楼采暖设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
