4层厂房建筑施工CAD图纸

  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:13949.5平方米
  • 用地面积:3802.4平方米
  • 地上层数:5层
  • 效果图:无

附件详情

1、工程名称:纺织车间(一)、(二)
2、建设地点:
3、建设单位:
4、建筑面积:13949.5平方米;占地面积:3802.4平方米。
5、建筑物合理使用年限:建筑主体耐久年限50年;钢结构部分为15年
6、建筑物耐火等级:建筑耐火等级二级
7、屋面防水等级:三级
8、该项目为四层框架(局部五层)结构,主体总高18.45米,抗震设防烈度为六度

节点

平面

侧立面图

总图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

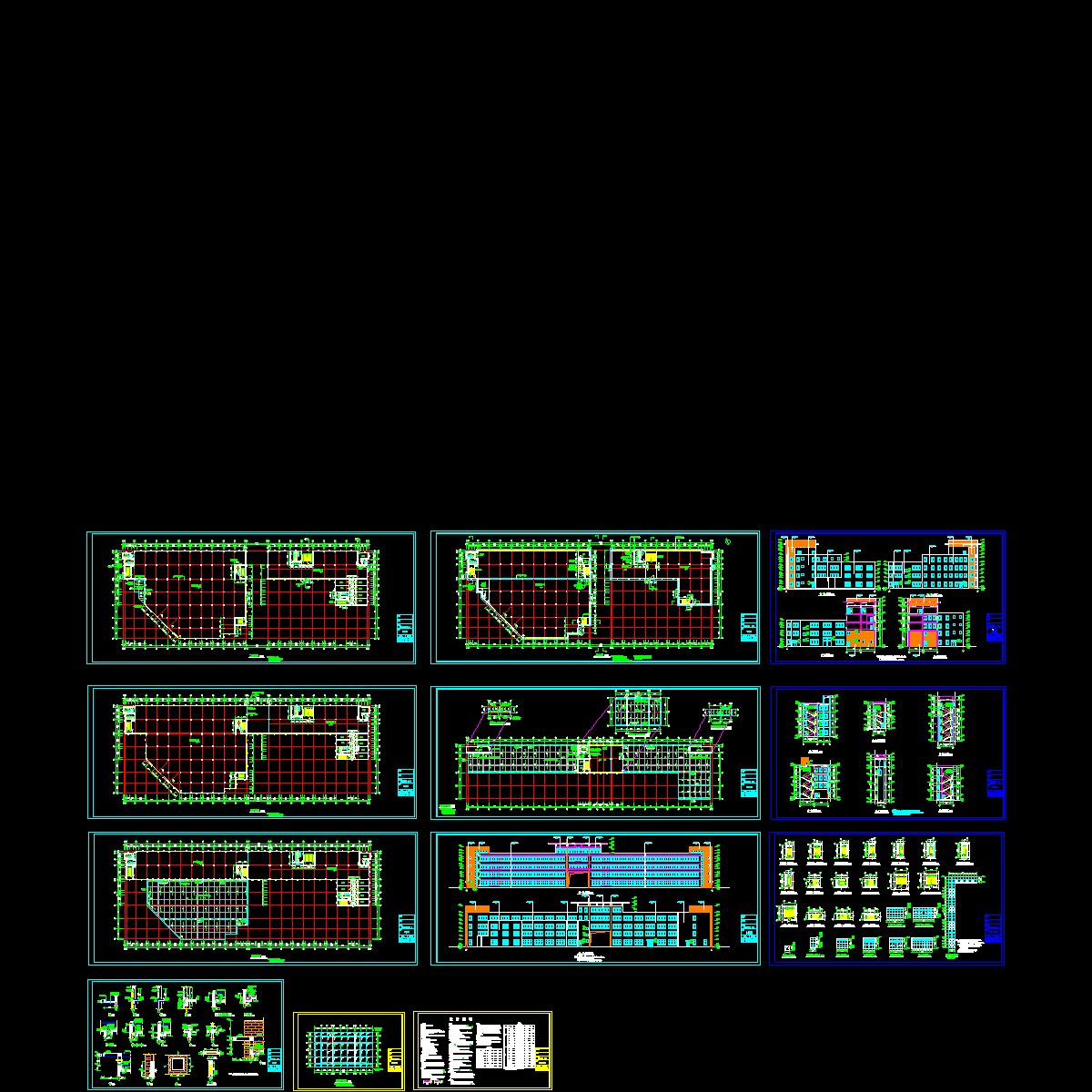

  • 4层厂房建筑施工CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
