中共委党校5层二期教学楼建筑结构施工CAD图纸

  • 建筑类别:职业院校
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:10537.45平方米
  • 建筑高度:21.35m
  • 地上层数:5层
  • 地下室建筑面积:1352.71平方米
  • 效果图:无

附件详情

该项目为中共青岛市委党校某二期教学楼施工图设计,本教学楼工程地上建筑面积为10537.45平方米,层高为4米,共五层。
半地下停车场建筑面积为1352.71平方米。
建筑高度为21.35米。I 其中地上为教学部分,包含阶梯教室、大小教室、大小会议室、大报告厅及辅助用房。耐火等级为二级,抗震设防烈度为6级。
建筑造型采用两方块联体造型。两个方块体都采用房间围绕中庭布置,中庭顶部采用轻钢玻璃桁架(由厂家制作)。
建筑结构形式采用框架结构,墙体材料除砼剪力墙外,填充墙墙体材料采用轻质材料,容重不大于800kg/m ,热阻值大于0.4m .k/w。
图纸内容包括设计总说明、总平面图、目录、平面图、门窗详图、 楼梯详图 、立面图、构架图等等

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • jgpmbg现浇.dwg
    jgpmbg现浇.dwg
  • ltbg.dwg
    ltbg.dwg

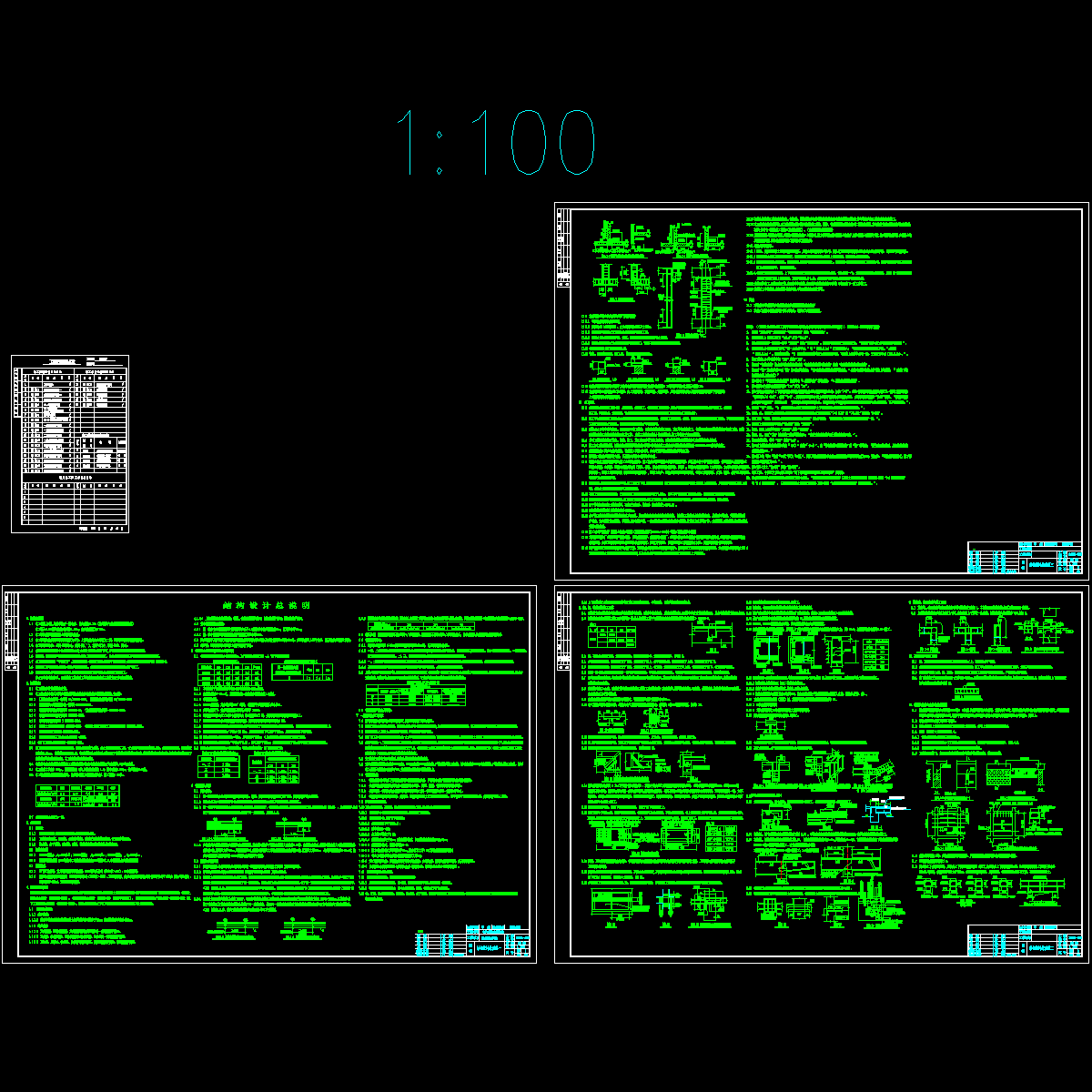

  • zsm.dwg
    zsm.dwg

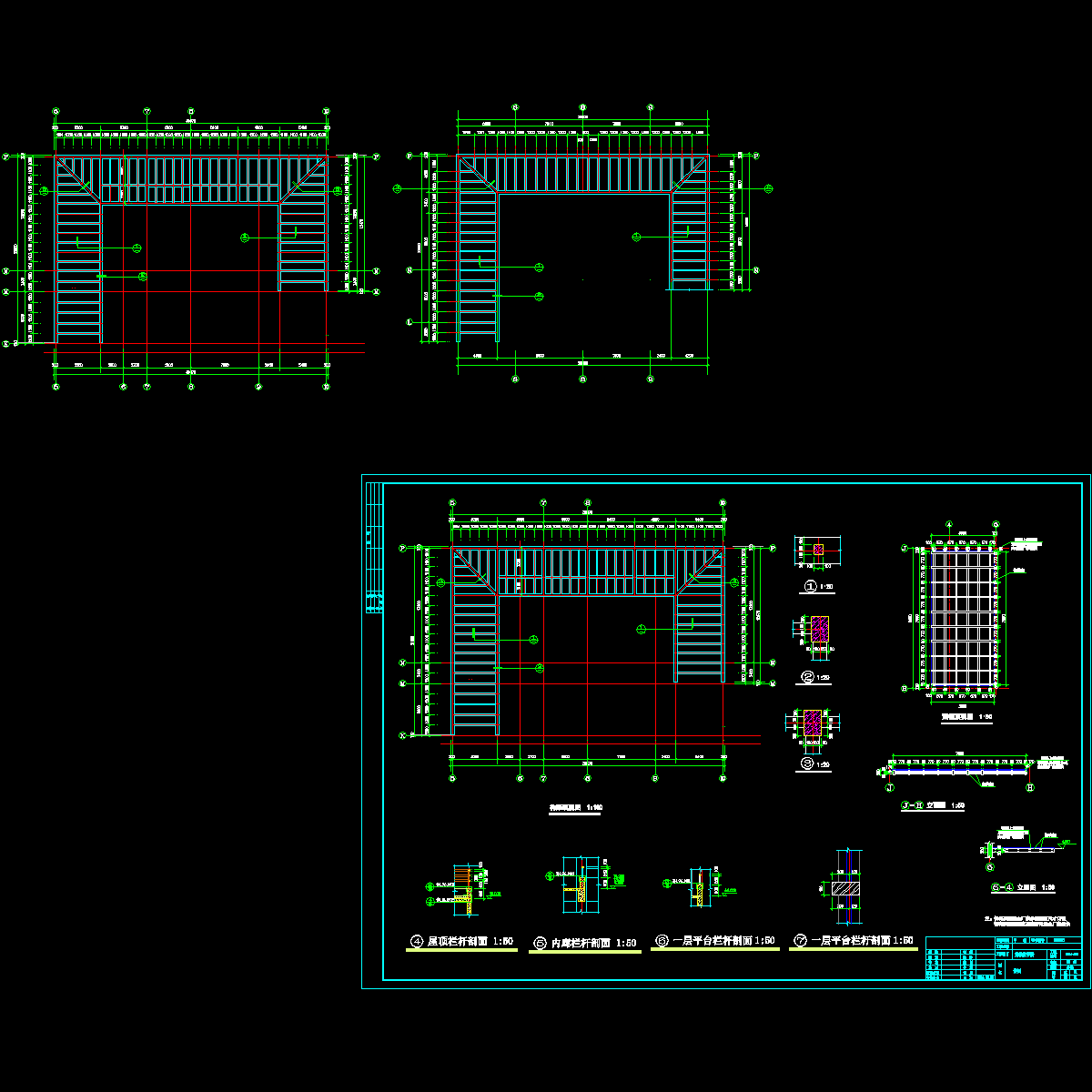

  • 构架11.26.dwg
    构架11.26.dwg

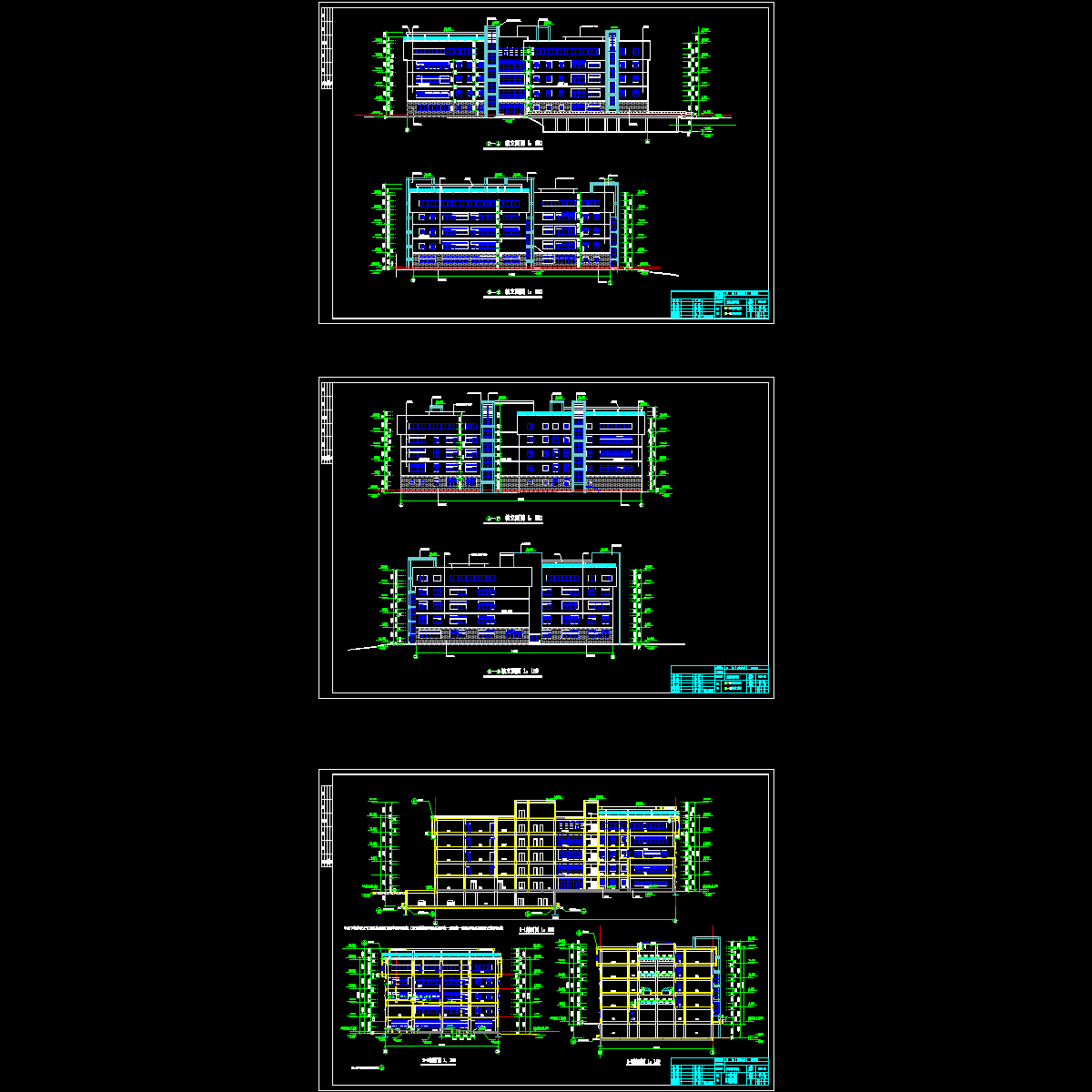

  • 立面11.26.dwg
    立面11.26.dwg

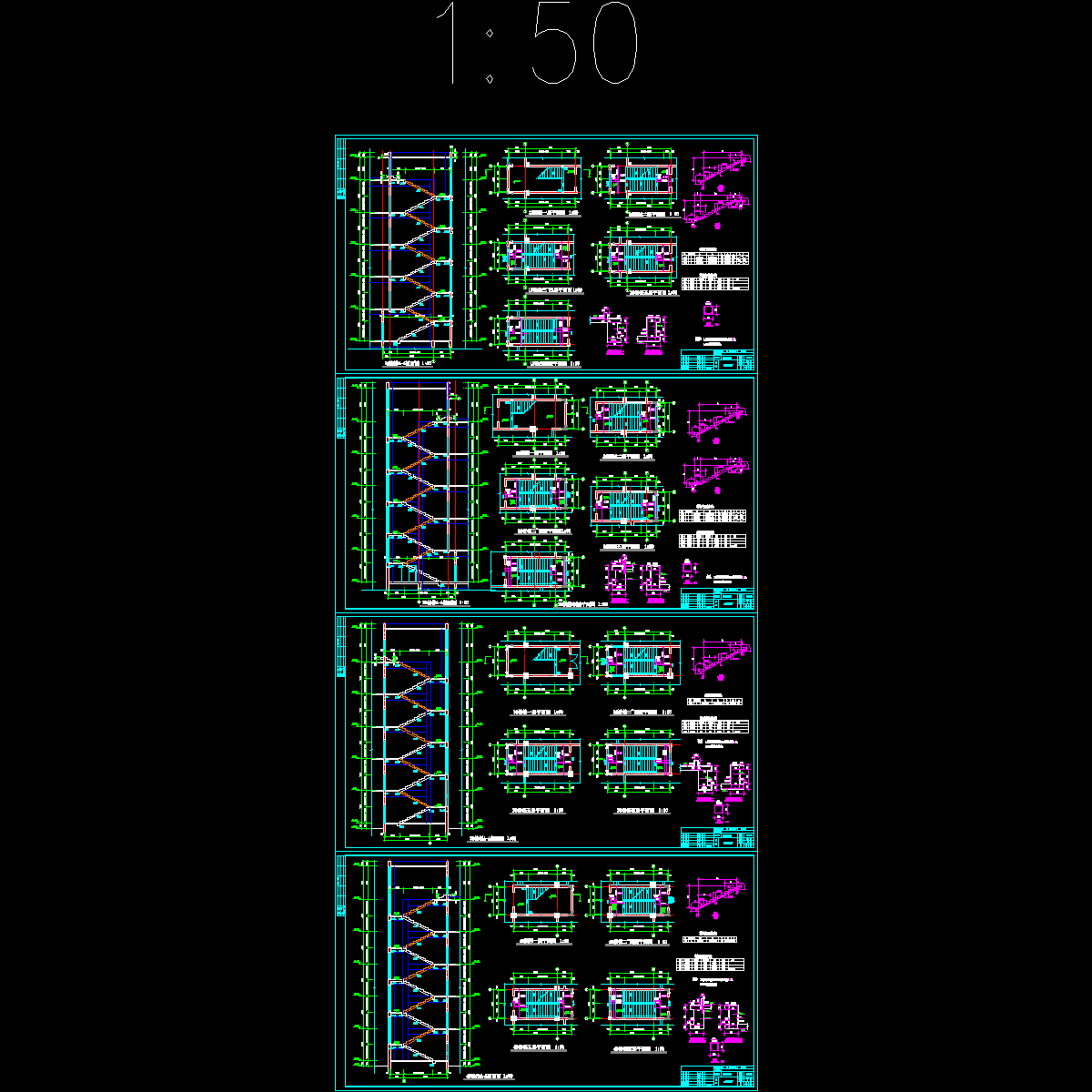

  • 楼梯详图出图11.22dwg.dwg
    楼梯详图出图11.22dwg.dwg
  • 门窗详图6。19.dwg
    门窗详图6。19.dwg
  • 目录.dwg
    目录.dwg

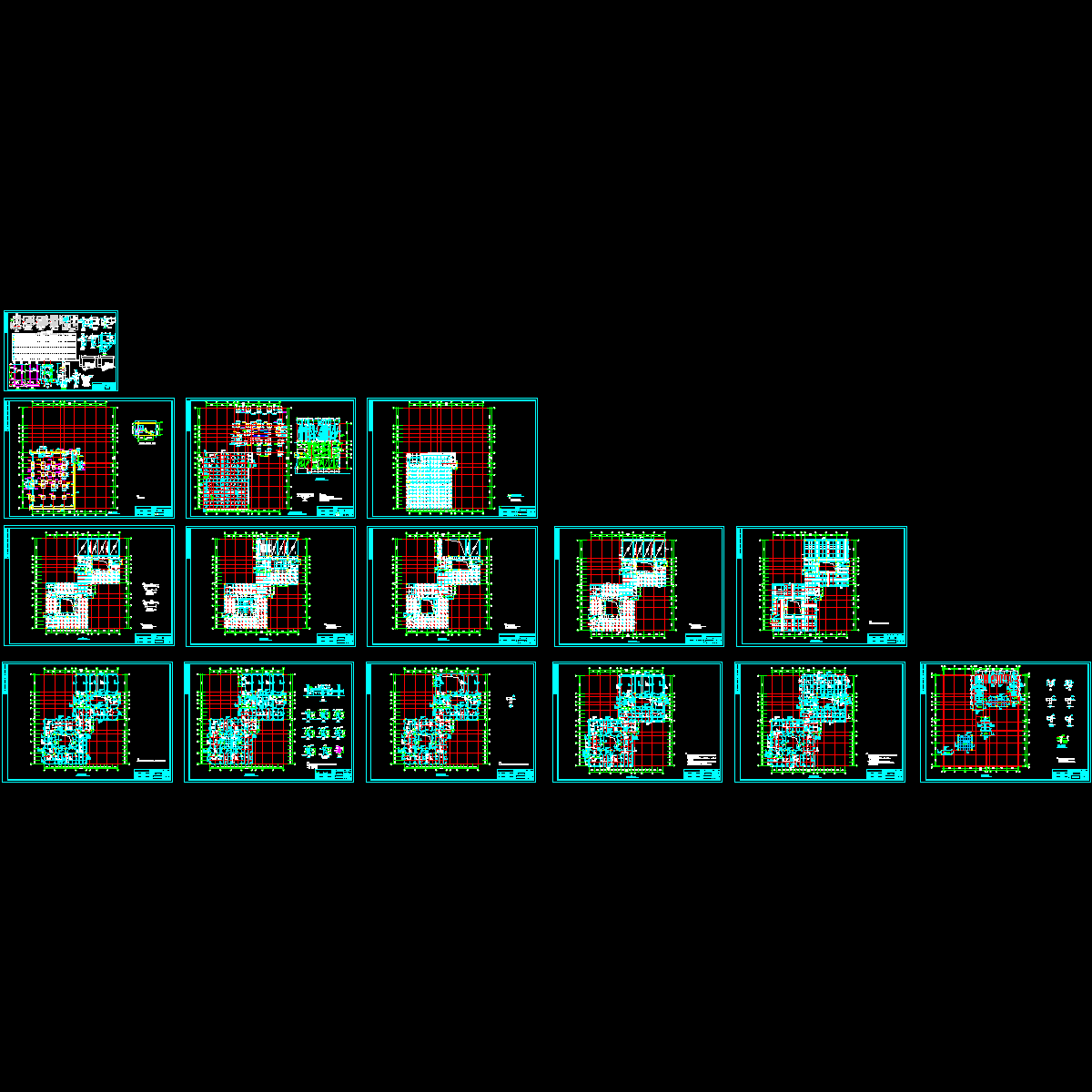

  • 平面11.26.dwg
    平面11.26.dwg
  • 总平面图.dwg
    总平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
