酒店全套电气施工方案图纸CAD版本


全套共48张图

一.项目概要:

该项目为****大酒店 电气设计 ,总建筑面积~32000平方米.地上部分19层;该资料包括照明配电;防雷及接地系统(参见原图);火灾自动报警及消防联动控制系统(见消防图)。


二.电源、负荷等级及负荷计算

1.该项目电源由 地下室变电所 引来~220/380V,三相五线电源引至各配电总箱,变电所由甲方委托

2.一级负荷:加压风机、消防电梯、事故照明等消防负荷; 三级负荷:其它电力负荷及住宅照明

3.消防时使用的设备未列入负荷计算,但变压器的冗余可满足这部分设备的需要,况且消防时还应切除非

消防电源。


三.线路敷设:

1.室内布线所用的塑料管,塑料线槽均为难燃型,其氧指数应在27以上。

2.室内电线应用颜色区别其相序,按下列要求: L1-黄色 L2-绿色 L3-红色 N-淡蓝色 PE-黄绿双色

3.应将负荷均匀分配在三相上.

4.穿管的绝缘导线(两根除外)总截面积不应超过管内截面积的40%.

5.相同电压的电缆并列明敷时,电缆的净距不宜小于35mm,且不应小于电缆外径;当在桥架,托盘和线槽内敷设时也应保持适当净距,以利散热。

6.1kV及以下电力电缆及控制电缆与1kV以上电力电缆宜分开敷设, 当并列敷设时,其净距不应小于150mm.

7.电缆在通过墙,楼板时应穿钢管保护,穿管内径大于电缆外径的1.5倍.单芯电缆不能穿钢管,当必须穿钢管时,应将钢管沿纵向切开一条缝.

8.电缆桥架的安装高度可按设计高度根据现场条件进行调整,一般距地高度不宜低于2.5m.垂直敷设时,距地面1.8m以下部分应加金属盖板保护,但敷设在电气专用房间内时除外.

9.电缆桥架水平敷设时,支撑点距离一般为1.5-3m .垂直敷设时,其固定点间距不大于2m.

10.电缆桥架多层敷设时,其层间距离一般为:控制电缆间不小于0.2m;电力电缆间不小于0.3m;桥架上部距顶棚或其它障碍物不小于0.3m.

11.几组电缆桥架在同一高度敷设时,各相邻电缆桥架间应考虑维护检修距离.

12.电缆桥架与水管的最小净距应府合:平行时 :0.4m;交叉时 :0.3m

13.各种电缆应在下列部位设有编号,型号及起,止点等标记 : 首端,尾端,转弯,穿墙,水平每隔50m处,垂直每层.

...

四.设备安装:

设备安装除注明者外符合下列要求 :

1.挂墙安装的配电箱安装高度为底边离地1.5m.

2.落地安装的配电箱应用槽钢作底座,高出地面不小于50mm.

3.未注明的灯开关和插座安装高度为1.3m.

4.消防配电及控制设备如应急母线段的低压配电屏,消防及喷淋泵控制箱,防排烟风机控制箱及事故照明配电箱等均应为红色或有红色的明显标志.

5.炉房内插座为防水插座,距地1.3m;其余均为距地0.3m。

6.酒店客房精装修由专业公司设计,该资料仅做电源预留;电气系统与二次装修如有冲突,以二次装修为准,但装修时须核对系统容量,如有冲突,请及早与设计者联系解决。

...

五、图纸展示




以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

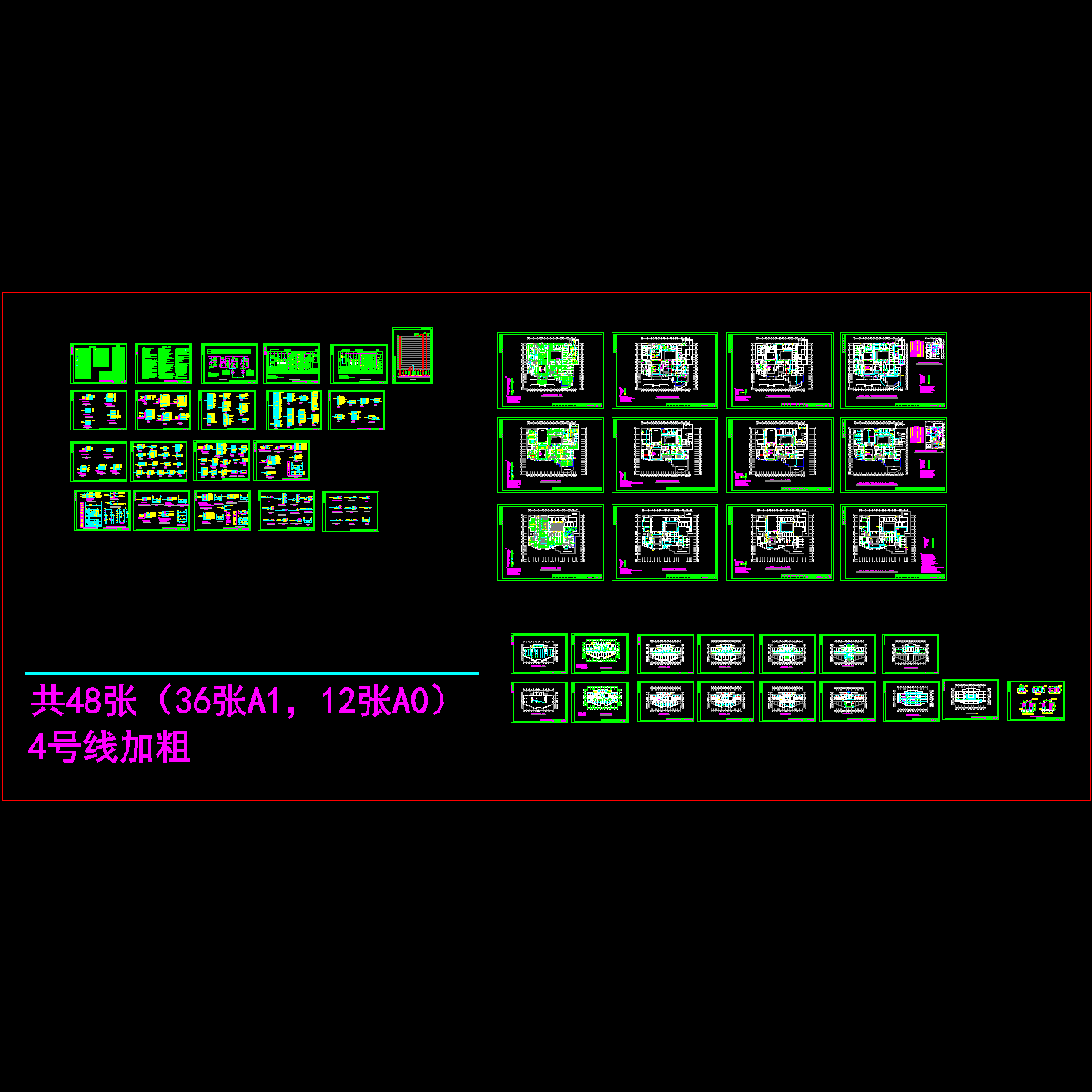

  • 酒店全套电气施工方案图纸CAD版本 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
