基础及地下结构工程技术标_CAD

附件详情

  • 一、 施工组织设计 7
  • 1、主要施工方案与工艺 7
  • 1.1编制说明 7
  • 1.1.1编制依据 7
  • 1.1.2编制原则 7
  • 1.1.3编制内容 7
  • 1.2项目概要 7
  • 1.2.1工程地理位置 8
  • 1.2.2工程设计概况 8
  • 1.2.2.1基坑围护结构设计 8
  • 1.2.2.2该项目地基加固及基础桩设计 9
  • 1.2.2.3该项目防水设计 9
  • 1.2.3工程地质及水文地质 9
  • 1.2.3.1工程地质 9
  • 1.2.3.2工程水文地质 11
  • 1.2.3.3工程地质评价 11
  • 1.2.4 周边环境及自然条件 12
  • 1.2.4.1周边环境情况 12
  • 1.2.4.2周边管线情况 12
  • 1.2.4.3地面交通情况 12
  • 1.2.5 招标文件对该项目的要求 12
  • 1.2.5.1工期及质量要求 12
  • 1.2.5.2安全生产及文明施工要求 12
  • 1.2.5.3施工场地提供时间 13
  • 1.2.5.4施工用电 13
  • 1.2.5.5施工用水 13
  • 1.2.5.6管线搬迁 13
  • 1.3工程特点、重点、难点及施工对策 13
  • 1.3.1工程特点 13
  • 1.3.1.1工程属富水超深超宽基坑,工程规模大、工艺工序多,导致任务重、工期紧 13
  • 1.3.1.2基坑大面积分布含水砂层,基底以下有④4承压含水层,施工风险大 13
  • 1.3.1.3工程紧邻地铁车站和区间隧道,地下构筑物保护要求高 14
  • 1.3.2工程重、难点及对策 14
  • 1.3.2.1充分利用场地条件,合理安排工序,确保业主工期目标的实现为该项目重点 14
  • 1.3.2.2精心组织,确保富水地层、超大深基坑稳定是工程施工控制的重点 14
  • 1.3.2.3紧邻基坑既有地铁站和区间盾构隧道变形控制是工程施工的重点 15
  • 1.3.2.4搞好安全文明施工,做好环境保护是该项目重点 17
  • 1.3.2.5确保结构砼“内实外美”,不渗不漏,使结构防水达到设计要求是该项目质量控制的难点 17
  • 1.4工程施工筹划 18
  • 1.4.1施工管理目标 18
  • 1.4.1.1工期目标 18
  • 1.4.1.2质量目标 18
  • 1.4.1.3安全生产目标 18
  • 1.4.1.4文明施工目标 18
  • 1.4.1.5环境保护目标 18
  • 1.4.2拟设置施工管理组织机构及职责 18
  • 1.4.2.1项目管理组织机构 18
  • 1.4.2.2主要人员及部门管理职责 18
  • 1.4.3施工配合与协调 19
  • 1.4.3.1项目内部配合协调 19
  • 1.4.3.2与业主、设计、监理单位等配合措施 19
  • 1.4.3.3与接口及其它专业承包商的配合协调 20
  • 1.4.3.4与当地政府、周边单位和居民的配合协调 20
  • 1.4.4总体施工方案、施工顺序 20
  • 1.4.4.1总体施工方案 20
  • 1.4.4.2总体施工流程 20
  • 1.4.4.3总体施工顺序 21
  • 1.4.5阶段性施工部署 21
  • 1.4.5.1前期施工准备阶段 21
  • 1.4.5.2围护结构施工阶段 21
  • 1.4.5.3基坑开挖施工阶段 22
  • 1.4.5.4主体结构施工阶段 24
  • 1.4.5.5竣工验收阶段 24
  • 1.5主要工程项目施工方案与工艺 24
  • 1.5.1三轴搅拌桩施工方案与工艺 24
  • 1.5.1.1三轴搅拌桩施工工艺 25
  • 1.5.1.2三轴搅拌桩施工针对性技术措施 27
  • 1.5.1.3三轴搅拌桩施工质量标准 27
  • 1.5.2地下连续墙施工方案与工艺 27
  • 1.5.2.1地下连续墙施工工艺流程 27
  • 1.5.2.2地下连续墙施工方法 27
  • 1.5.2.3地下连续墙的墙址注浆 32
  • 1.5.3钻孔桩施工方案与工艺 33
  • 1.5.3.1钻孔桩工艺流程 33
  • 1.5.3.2施工方法及技术措施 33
  • 1.5.3.3针对性技术措施 35
  • 1.5.4旋喷桩施工方案与工艺 35
  • 1.5.4.1施工工艺流程 35
  • 1.5.4.2施工方法及技术措施 36
  • 1.5.4.3固结强度、固结范围的测试及补救措施 36
  • 1.5.4.4旋喷桩施工质量检验标准 36
  • 1.5.5基坑降水施工方案与工艺 36
  • 1.5.5.1降水要求 36
  • 1.5.5.2降水方案总体设计 37
  • 1.5.5.3降水井施工方法和运行 37
  • 1.5.5.4降水施工技术要点 39
  • 1.5.5.5降水常见问题的预防措施及处理方法 40
  • 1.5.5.6降水保证措施 40
  • 1.5.6基坑开挖及砼支撑施工方案与工艺 40
  • 1.5.6.1基坑开挖施工方法及工艺流程 41
  • 1.5.6.2基坑开挖技术要点 41
  • 1.5.6.3确保基坑稳定的强制性措施 41
  • 1.5.6.4砼支撑施工方案与工艺 42
  • 1.5.6.5车站附属结构钢支撑施工方案与工艺 42
  • 1.5.7土钉墙施工方案与工艺 45
  • 1.5.7.1土钉施工 45
  • 1.5.7.2钢筋混凝土面层施工 45
  • 1.5.7.3对易塌土体的处理及其他注意事项 47
  • 1.5.7.4土钉墙支护工程的验收 47
  • 1.5.8主体结构施工方案与工艺 45
  • 1.5.8.1主体结构施工方案 45
  • 1.5.8.2混凝土垫层施工 45
  • 1.5.8.3模板工程 47
  • 1.5.8.4钢筋工程 47
  • 1.5.8.5 混凝土工程 48
  • 1.5.8.6预埋件和预留孔洞施工 49
  • 1.5.9工程防水施工方案与工艺 49
  • 1.5.9.1围护结构表面的渗漏处理 49
  • 1.5.9.2混凝土自防水 49
  • 1.5.9.3诱导缝、施工缝防水处理 50
  • 1.6工程测量、工程试验以及施工监测 50
  • 1.6.1施工测量 50
  • 1.6.1.1施工测量技术要求 50
  • 1.6.1.2测量人员、测量仪器及工具配备 50
  • 1.6.1.3施工控制测量 50
  • 1.6.1.4施工放样测量 51
  • 1.6.1.5桩点安置和测量精度保证措施 52
  • 1.6.2工程试验 52
  • 1.6.2.1该项目试验特点及内容 52
  • 1.6.2.2见证送检 52
  • 1.6.2.3原材检验 53
  • 1.6.2.4过程检验 53
  • 1.6.2.5成品检验 53
  • 1.6.2.6试验管理 53
  • 1.6.2.7工程试验保证措施 53
  • 1.6.3施工监测 54
  • 1.6.3.1监测项目及方法 54
  • 1.6.3.2监控量测基准值及测试频率 54
  • 1.6.3.3信息化施工管理程序 58
  • 1.6.3.4监测管理体系 59
  • 1.6.3.5监测质量保证措施 59
  • 1.7 周边建(构)筑物、管线保护方案及保证措施 59
  • 1.7.1周边建(构)筑物概况 59
  • 1.7.2地下管线概况 59
  • 1.7.3施工对环境影响分析及预测 59
  • 1.7.4主要保护方案和措施 60
  • 1.8交通组织设计 60
  • 1.8.1周边交通概况 60
  • 1.8.2交通组织目的 61
  • 1.8.3交通组织总体方案 61
  • 1.8.4交通组织保障措施 61
  • 2、工程拟投入施工机械设备情况、主要施工机械进场计划 64
  • 2.1主要机械设备配置情况 64
  • 2.1.1围护结构施工设备配置情况 64
  • 2.1.2钻孔桩施工设备配置情况 64
  • 2.1.3旋喷桩施工设备配置情况 64
  • 2.1.4基坑降水设备配置情况 64
  • 2.1.5土方开挖及支撑安装设备配置情况 64
  • 2.1.6主体结构施工设备配备情况 64
  • 2.1.7动力设备配置情况 64
  • 2.2施工用主要设备配置情况 64
  • 2.3主要机械设备进场计划 64
  • 3、主要技术人员配备及劳动力安排计划 66
  • 3.1技术人员及劳动力配置原则 66
  • 3.2该项目施工过程所需的技术专业人员配备情况 66
  • 3.3该项目拟投入人员数量及进场计划情况 66
  • 3.4劳动力资源保障的管理组织措施 66
  • 4、确保工程质量的技术组织措施 67
  • 4.1工程质量的技术组织措施 67
  • 4.1.1质量目标 67
  • 4.1.2质量控制体系 67
  • 4.1.3质量管理组织机构 67
  • 4.1.4质量管理部门及人员的主要职责 67
  • 4.1.5质量保证措施 69
  • 4.1.5.1质量组织保证措施 69
  • 4.1.5.2质量制度保证措施 69
  • 4.1.5.3质量技术保证措施 70
  • 4.1.5.4质量经济处罚措施 70
  • 4.1.5.5主要分项工程及关键工序质量保证措施 70
  • 4.2创优规划及措施 72
  • 4.2.1创优规划 72
  • 4.2.2创优措施 73
  • 5、确保安全生产的技术组织措施 75
  • 5.1安全目标 75
  • 5.2安全保证体系 75
  • 5.3安全保证措施 75
  • 5.4分项工程施工及特种作业安全保证措施 76
  • 5.4.1钻孔桩施工安全管理措施 76
  • 5.4.2基坑开挖施工安全管理措施 76
  • 5.4.3起吊与运输安全措施 76
  • 5.4.4脚手架施工安全措施 77
  • 5.4.5钢筋施工安全技术措施 77
  • 5.4.6混凝土施工安全技术措施 77
  • 5.4.7模板施工安全技术措施 77
  • 5.4.8起重安装作业 77
  • 5.4.9装卸碴与运输安全措施 77
  • 5.4.10防汛、防台施工措施 77
  • 6、确保文明施工的技术组织措施 79
  • 6.1文明施工目标 79
  • 6.2文明施工措施 79
  • 6.2.1现场文明施工措施 79
  • 6.2.2现场文明施工管理 79
  • 6.2.3施工内业文明管理 79
  • 6.2.4其它措施 79
  • 6.3环境保护措施 79
  • 6.3.1环境目标 79
  • 6.3.2环境保护措施 79
  • 6.3.2.1综合保护措施 79
  • 6.3.2.2生活及施工场地的保洁和施工环境的改善 80
  • 6.3.2.3大气污染及粉尘、噪声污染防治 80
  • 6.3.2.4施工废水及污染物的妥善处理 80
  • 6.3.2.5施工过程专项环境保护措施 80
  • 7、确保工期的技术组织措施 81
  • 7.1施工进度计划 81
  • 7.1.1施工进度计划编制的原则 81
  • 7.1.2工期与施工计划 81
  • 7.1.3进度计划横道图、网络图及施工关键线路 81
  • 7.1.3.1施工进度计划横道图、网络图 81
  • 7.1.3.2施工关键线路 81
  • 7.2工期保证措施 83
  • 7.2.1确保各节点工期的措施 83
  • 7.2.2加强项目宏观调控 83
  • 7.2.3加强接口工程提供的管理 83
  • 7.2.4制定合理的生产计划,确保生产有序进行 83
  • 7.2.5签订相关合同,对各关键环节进行约束 83
  • 7.2.6加强工程项目管理,为生产创造良好环境 83
  • 7.2.7搞好现场施工调度,确保生产计划得到落实 84
  • 7.2.8实施信息化施工管理,加强沟通,及时解决施工问题 84
  • 8、关键工序、复杂环节技术措施 85
  • 8.1冬季施工技术措施 85
  • 8.2雨季施工技术措施 85
  • 8.3环境保护技术措施 85
  • 9、工程风险分析及应急预案 87
  • 9.1工程风险分析 87
  • 9.1.1自然灾害风险 87
  • 9.1.2富水软土环境深基坑施工风险 87
  • 9.1.3其它突发风险 87
  • 9.1.4施工风险评价 87
  • 9.2应急保障体系 87
  • 9.2.1成立抢险领导小组 87
  • 9.2.2小组人员职责 87
  • 9.2.3物资储备 87
  • 9.2.3.1主要储备物资 87
  • 9.2.3.2储备物资的保证措施 87
  • 9.2.4人员保证 88
  • 9.2.5报告、处理程序 88
  • 9.2.5.1通信、联络方式 88
  • 9.2.5.2报告、处理程序 88
  • 9.3工程应急预案 88
  • 9.3.1可预测事件 88
  • 9.3.1.1台风发生时的应急措施 88
  • 9.3.1.2防洪措施 89
  • 9.3.1.3基坑发生涌水、涌砂、地表沉降及坍塌等现象 89
  • 9.3.1.4边坡失稳的风险 89
  • 9.3.2事故及伤害应急预案 89
  • 9.3.2.1火灾事故应急预案 89
  • 9.3.2.2物体打击及高空坠落事故应急预案 90
  • 9.3.2.3触电事故应急预案 90
  • 9.3.2.4施工突发事故应急措施 90
  • 9.4预案演习 90
  • 9.5合理化建议 90
  • 10、施工总平面布置设计 92
  • 10.1施工总平面布置及临时工程设置原则 92
  • 10.2施工场地平面布置 92
  • 10.2.1施工前期准备及临时设施 92
  • 10.2.1.1办公、生活及生产用房 92
  • 10.2.1.2施工围档 92
  • 10.2.1.3施工便道 92
  • 10.2.1.4通讯 92
  • 10.2.1.5场地硬化 93
  • 10.2.1.6施工材料、加工及堆放场 93
  • 10.2.1.7施工用电、排水及垃圾处理、消防措施 93
  • 10.3施工总 平面布置图 及临时用地表 95
  • 附表一:拟投入本标段的主要施工设备表 96
  • 附表二:拟投入本标段的试验和检测仪器设备表 97
  • 附表三:劳动力计划表 98
  • 附表四:计划开、竣工日期和施工进度网络图 99
  • 附表五:施工总平面布置图 100
  • 附表六:临时用地表 103

附件详情

地下三层地下室,并在南侧最外围半圆弧地带,即在规划建华路下设一层地下室,一层地下室的底板和三层地下室的地下一层楼板形成整体。整个基坑平面呈半圆形,平面尺寸约为170×95m,地下一层浅基坑的开挖深度为7.90m,地下三层深基坑的开挖深度为17.25m,局部电梯井深坑开挖深度为17.85m、19.80m。地下建筑面积36443平方,结构为钢筋混凝土梁板结构。
基坑围护建筑结构形式设计为800mm厚地下连续墙结合三道钢筋混凝土内支撑挡土,北侧范围地下墙施工时两侧需进行Φ850三轴水泥搅拌桩槽壁加固,同时为控制北侧地铁盾构隧道侧的变形,北侧采取被动区土体加固的措施。
该项目桩基础设计采用钢筋混凝土钻孔灌注桩,抗拔桩桩径为Φ600、Φ800,抗压桩桩径为Φ1000、Φ1200。
本地下工程及车库总建筑面积36443平方。结构类型为钢筋混凝土梁板结构。其中,深基坑地下三层范围结构底板设计厚度为800mm,地下三层和地下二层板设计厚度为350mm,地下室顶板设计厚度为180mm、200mm、250mm不等,侧墙设计厚500mm。混凝土自防水:采用防水抗渗等级为P8的防水混凝土。
工程特点:工程属富水超深超宽基坑,基坑大面积分布含水砂层,工程紧邻地铁车站和区间隧道,地下构筑物保护要求高。
主要机械设备进场计划、主要施工设备表、试验和检测仪器、设备表劳动力计划表……监测点平面布置图、施工进度计划、施工现场平面布置……
计划工期448日历天,近代年,100余页


图5

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

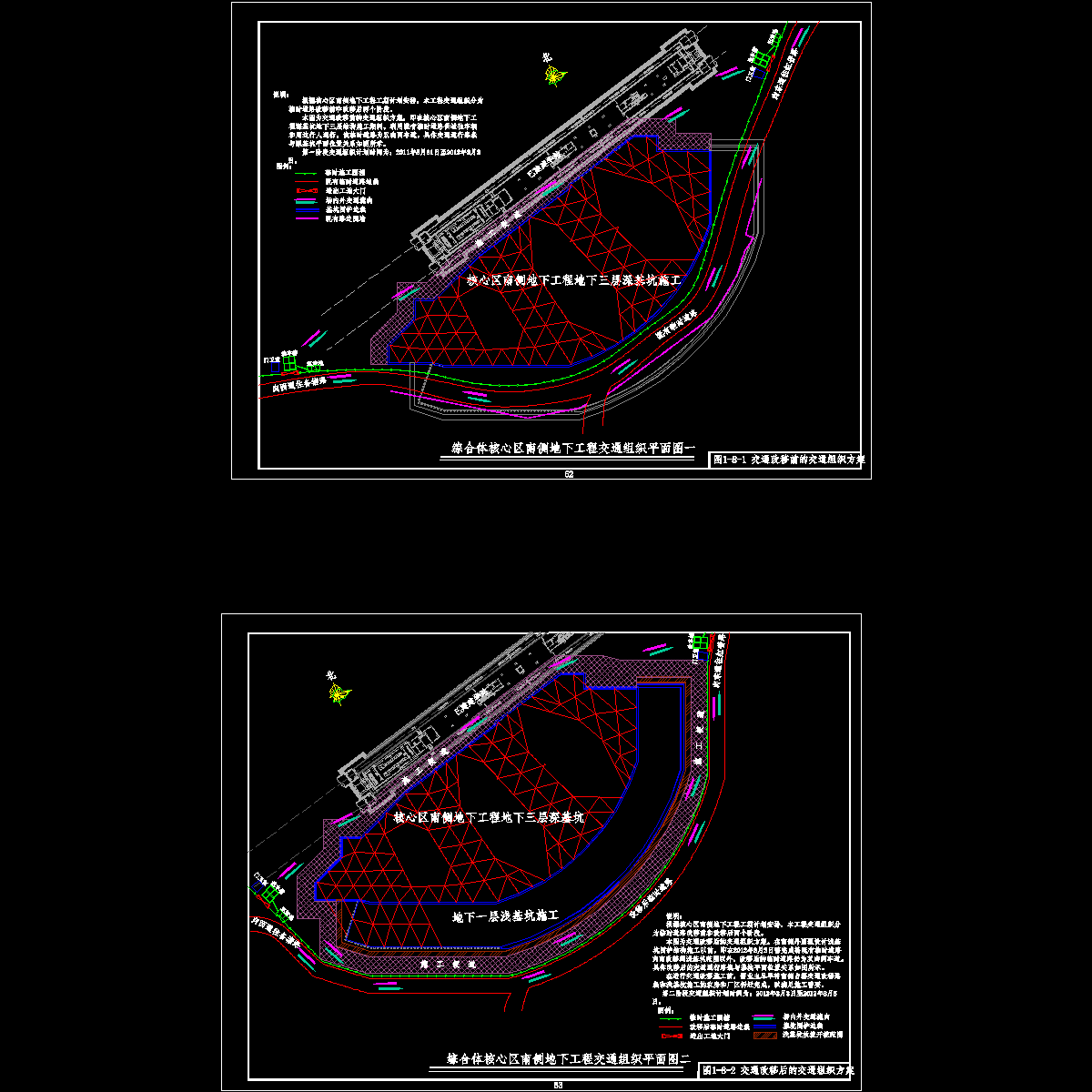

  • 1-8-1、1-8-2交通组织平面图.dwg
    1-8-1、1-8-2交通组织平面图.dwg

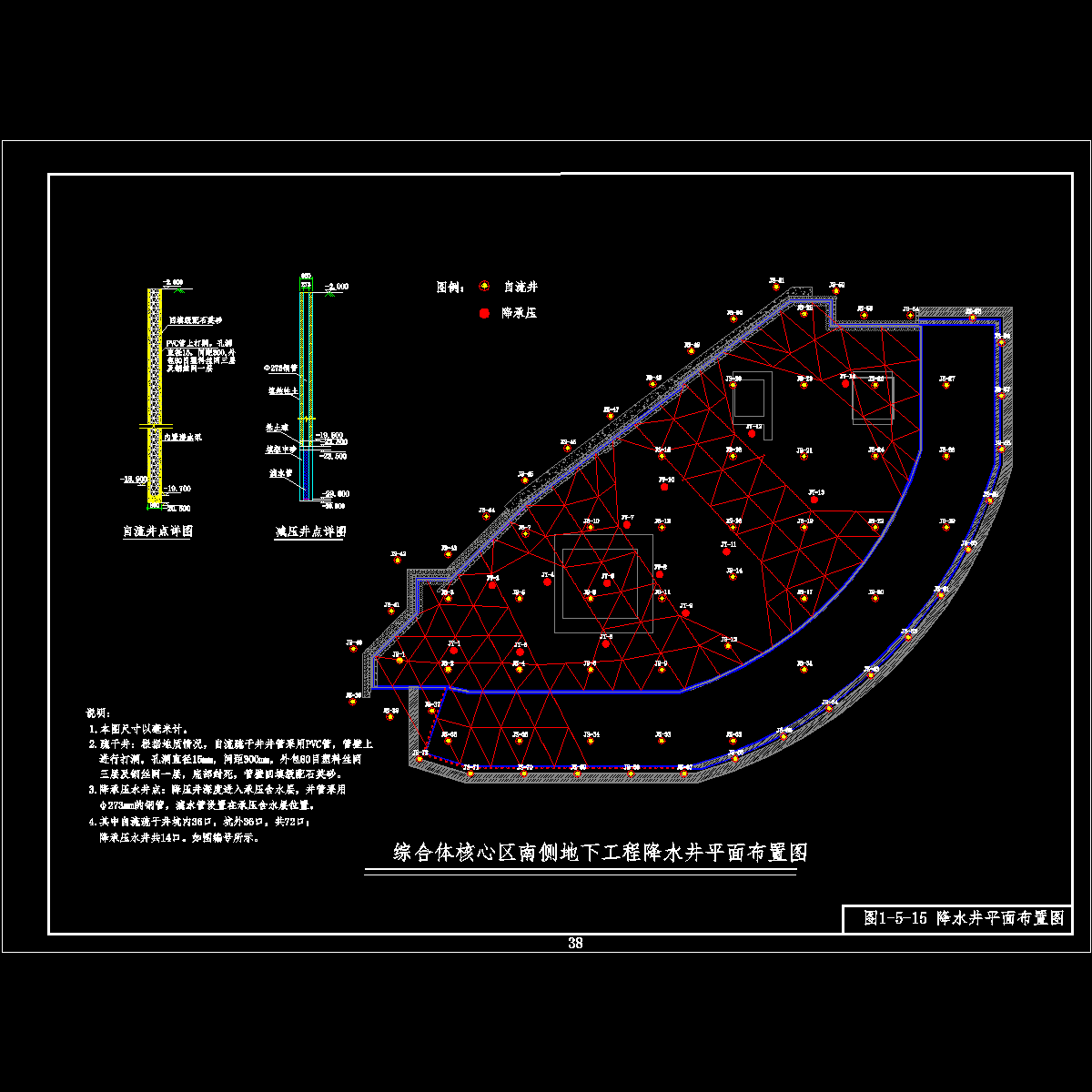

  • 图1-5-15 降水井平面布置图.dwg
