市政道路电缆排管配套工程施工CAD图纸设计19张

附件详情

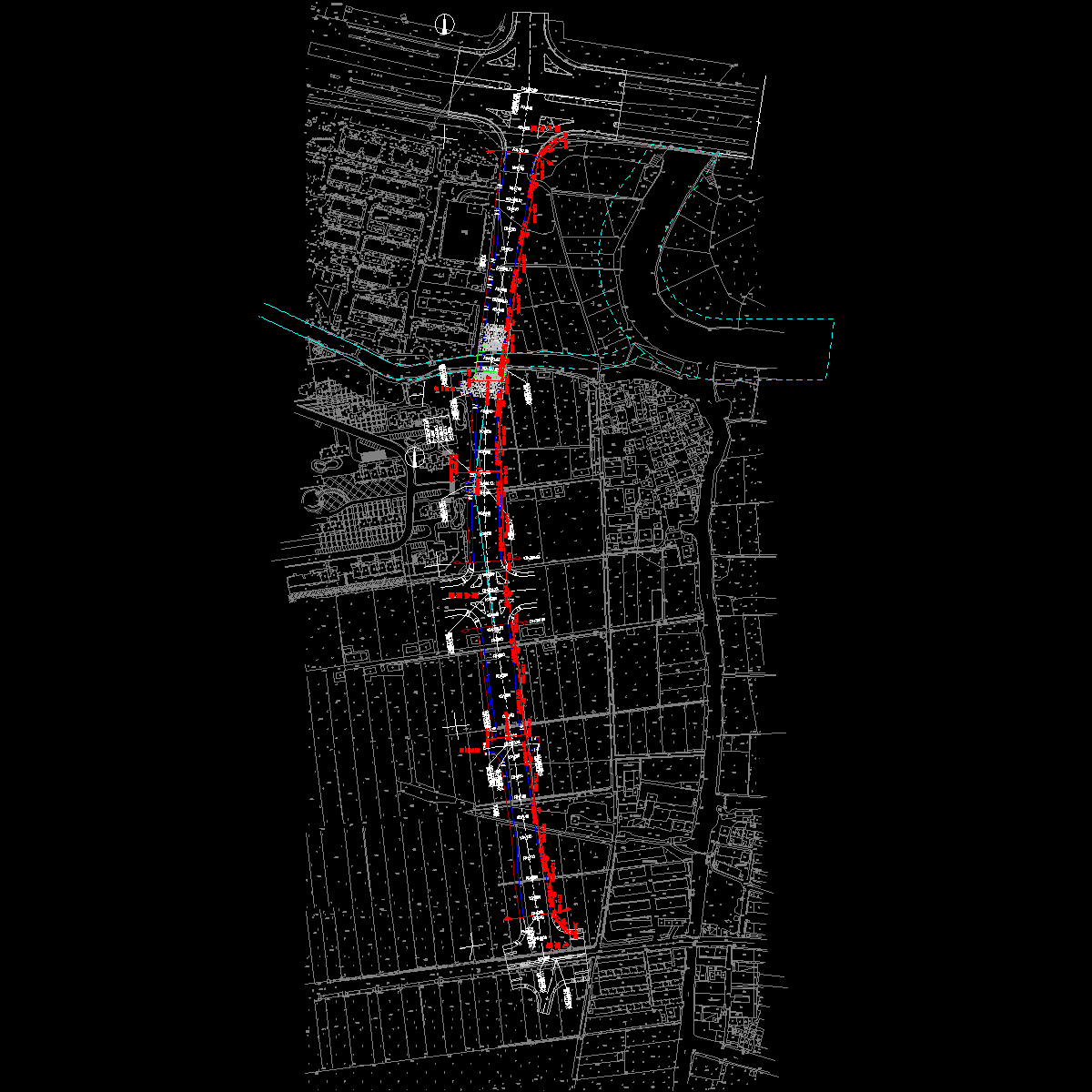

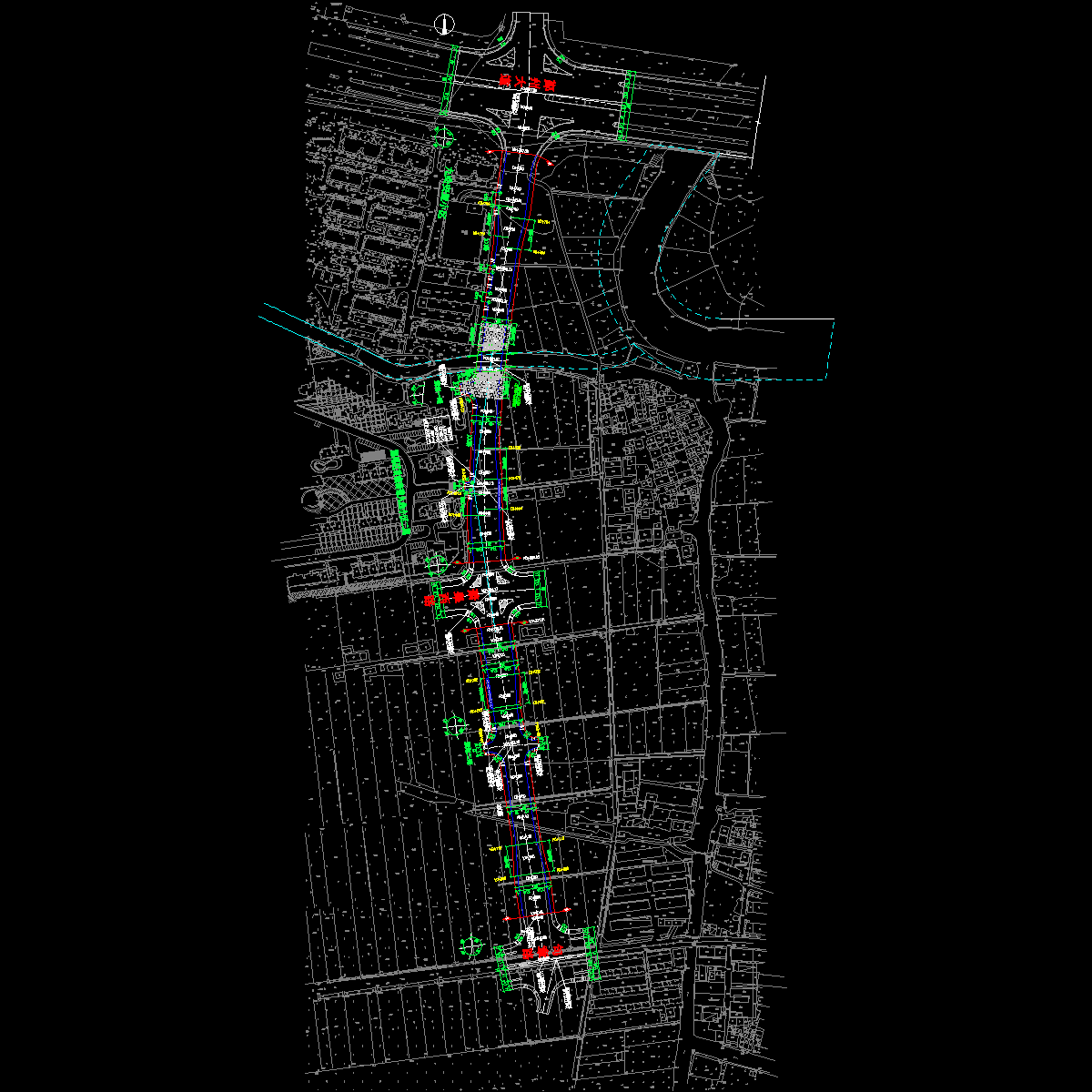

本电缆排管配套工程设计，沿道路北侧新建排管，路径位置为道路红线内侧0.5m处。
……
电缆设计情况说明：
电缆路径、电缆工作井位置及型号已在设计图中标明，但可视现场具体条件作适当变动。工程竣工后应测量每个工作井坐标并要求准确标在竣工图上。

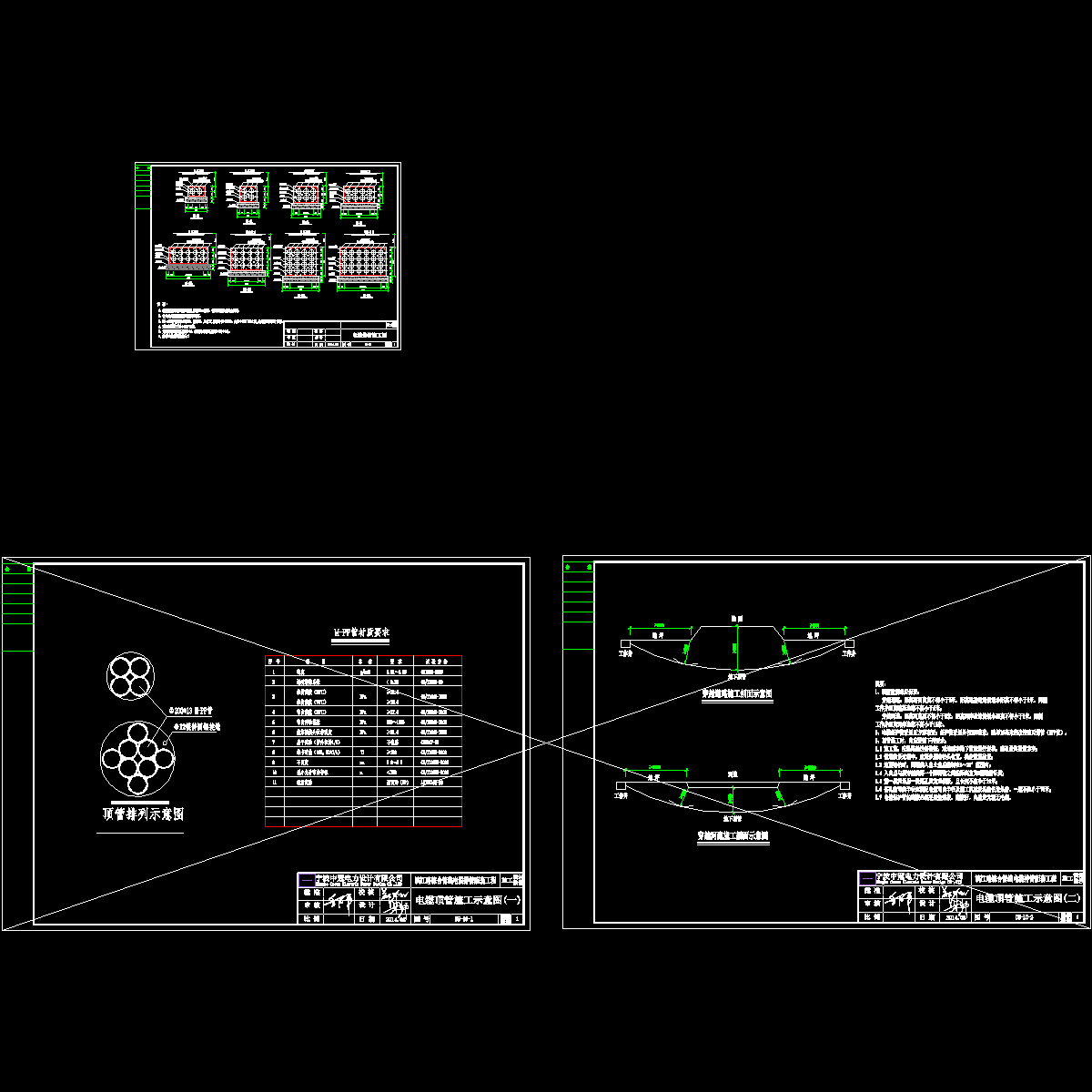

顶管两端、直线段每50米左右、转角处均需设置电缆工作井，间距最大一般情况下不宜超过60m（特殊地段可根据实际情况作适当调整）。
电缆附件选择与配置应符合电力行业规程，电缆附件及电缆头、电缆金属护层应做好接地。接地方式为两端直接接地。
电缆上杆处需新建简易电缆沟。
……

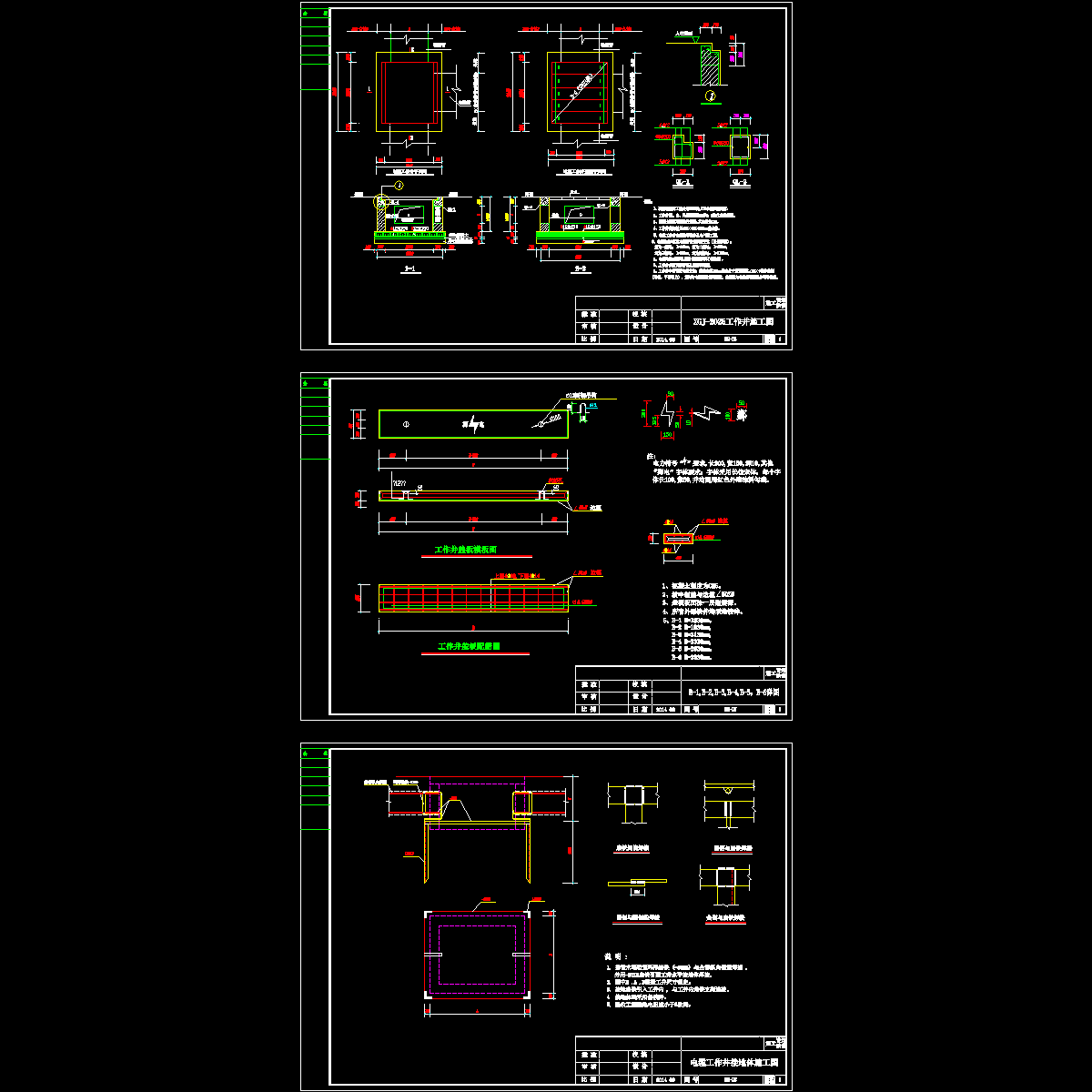

电缆工作井施工：
1、工作井位置已在电缆路径走向图上标明，但可视现场具体条件作适当变动。工程竣工后应测量每个工作井坐标并
要求准确标在竣工图上。
2、每只工作井中离井底部150mm～200mm处应水平放置四根∠70×7镀锌角钢（均布，平面朝上，施工图中未表明），方向与电缆线路方向（分支井以主线路方向）垂直，四根角钢应与电缆接地体可靠连接。
过桥、转角及路口处均拟设置电缆工作井，电缆井间距以50米左右为宜，间距最大不宜超过65m（可据实际情况作适当调整）。
3、如电力工作井位置因现场施工原因调整后，原直线井变为转角井（转角大于45度），应将井盖调整为方形盖板。
……
共19张，编制于近代年。
