50米宽沥青路面市政道路工程CAD施工大样图48张（排水）.dwg
- 车道数：六车道
- 设计时速：40km/h
- 干线：是
- 位置：安徽
- 设计年代：近代
附件详情
- 主要工程数量表
- 设计说明书14
- 道路平面图2
- 道路纵断面图2
- 道路标准横断面图
- 路面结构图
- 道路侧石安装图2
- 人行道布置图
- 人行道细部大样图3
- 新建沥青路面与水泥路面、旧沥青路面衔接构造图
- 河塘处理设计图
- 铺草皮护坡设计图
- 浸水护坡断面图
- 交口综合管线预埋过路图
- 交口竖向设计图2
- 港湾式公交停靠站
- 逐桩坐标表
- 平曲线表、竖曲线表
- 清表土方计算表
- 土方总量计算表
- 路基设计表2
- 典型横断面图4
- 排水 平面布置图 2
- 雨水纵断面图4
- 污水纵断面图4
- 砖砌偏沟式双箅雨水口
- φ1000雨水检查井设计图
- φ1000砖砌污水检查井设计图
- φ1000砖砌沉泥井设计图
- φ1000mm检查井盖板配筋图
- 承插口钢筋混凝土管道120°砂石基础
- 钢筋混凝土承插口管橡胶圈接口图
附件详情
设计依据：《
城市道路
设计规范》 （CJJ 37—近代）
道路等级：城市Ⅱ级主干道；计算行车速度： 50km/h；路面类型：沥青混凝土路面；标准轴载：BZZ－100；路面结构设计年限：15年。道路全长445.623米, 道路红线总宽度50米，单侧快车道宽11米，机非分隔带宽2米，慢车道宽6米，人行道宽6米。全线均进行无障碍与盲道设计，盲道宽度为0.5米。为城市Ⅱ级主干路，设计时速为50km/h。快车道新建路面结构层总厚91.6cm。主要工程内容包括路基、路面工程、排水工程，及附属设施。
路面结构：
△ 4cm厚细粒式沥青混凝土AC-13（I）SBS（I-C）（以马歇尔实验密度为标准密度压实度96%）
△ 6cm厚中粒式沥青混凝土AC-20（I）（以马歇尔实验密度为标准密度压实度96%）
△ 7cm厚粗粒式沥青混凝土AC-25（I）（以马歇尔实验密度为标准密度压实度96%）
△ 0.6cm改性沥青稀浆下封层
△ 36cm厚5%水泥稳定碎石（压实度98%，其7天设计抗压强度≥3.0MPa）
△ 18cm厚10%石灰土（压实度95%，其7天设计抗压强度≥0.7MPa）
△ 20cm厚6%石灰土（压实度95%，其7天设计抗压强度≥0.4MPa）
△ 土基处理
……

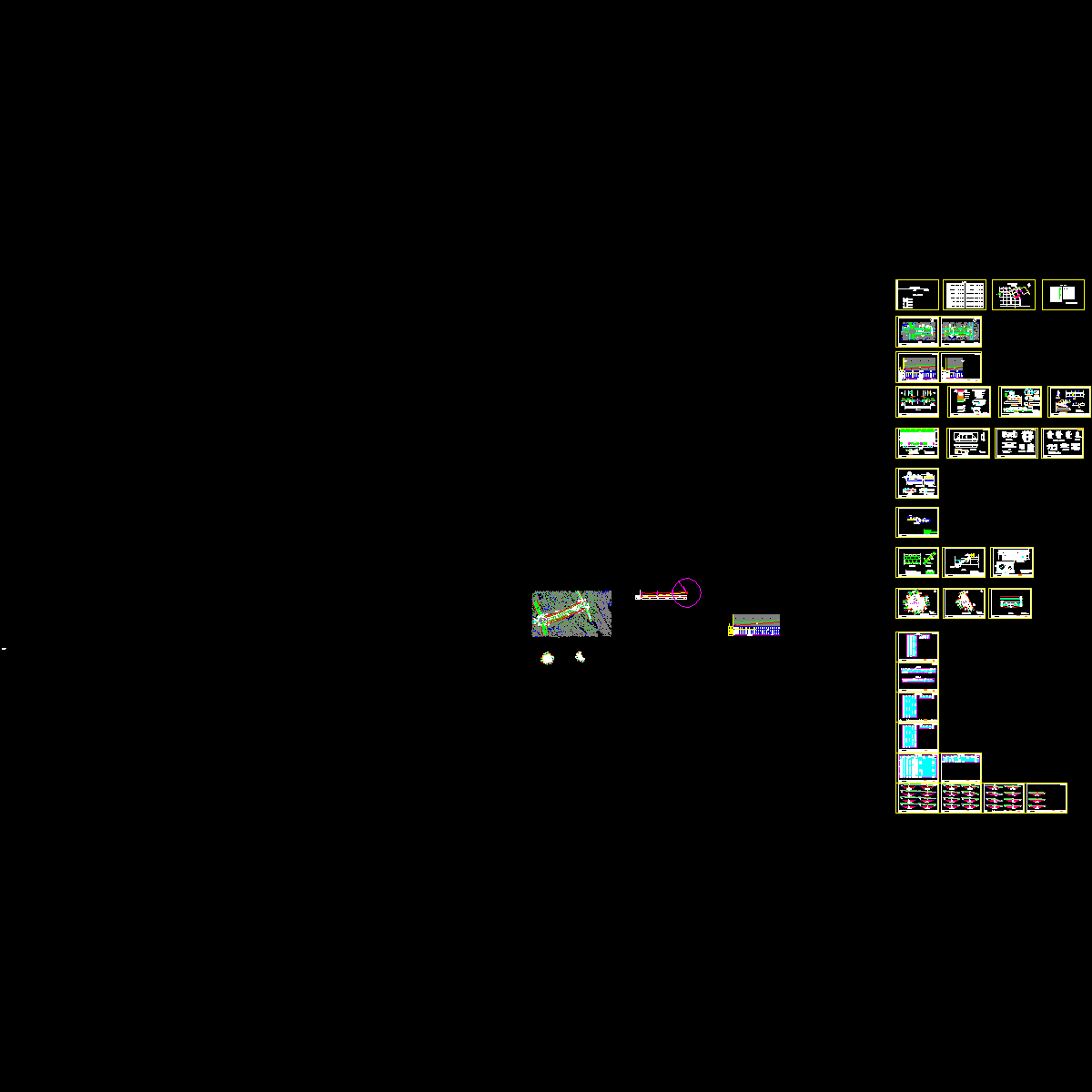

共计48张，设计于近代年
路面结构图
交口综合管线预埋过路图
φ1000砖砌污水检查井设计图
道路侧石安装图
-
第 1 张图
