精密汽车零件生产厂房暖通系统设计初设大样图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计面积：10312.5平方米
  • 图纸设计深度：方案(初设图)
  • 图纸设计格式：CAD2000
  • 设计内容：空调,通风
  • 项目所在地：江苏
该项目为某精密汽车零部件生产厂房暖通系统设计图；

项目概要：
本项目为/车间空调工程,车间面积约10312.5m2,其中本次空调区域面积约7100m2;

设计范围：
电力配电系统，暖通空调风系统，暖通水系统，及空调系统流程图，安装大样图；

图纸展示：

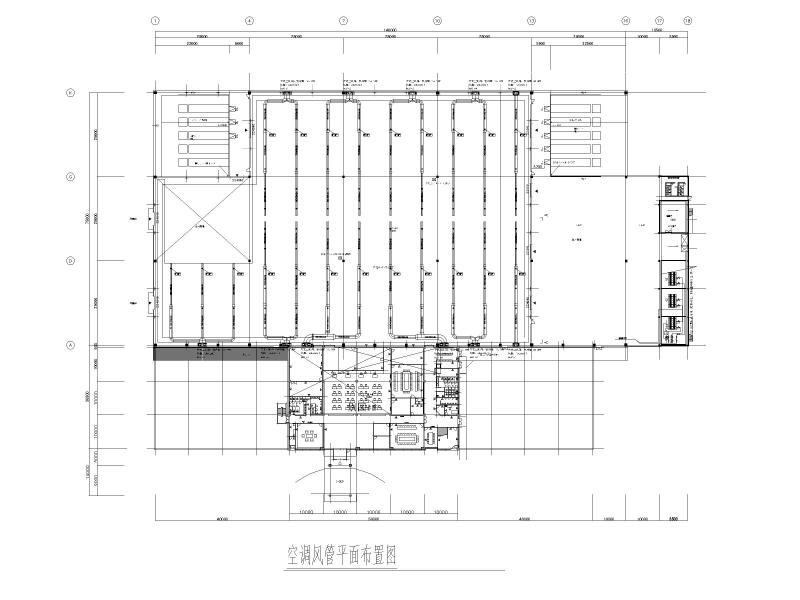

空调风管平面布置图

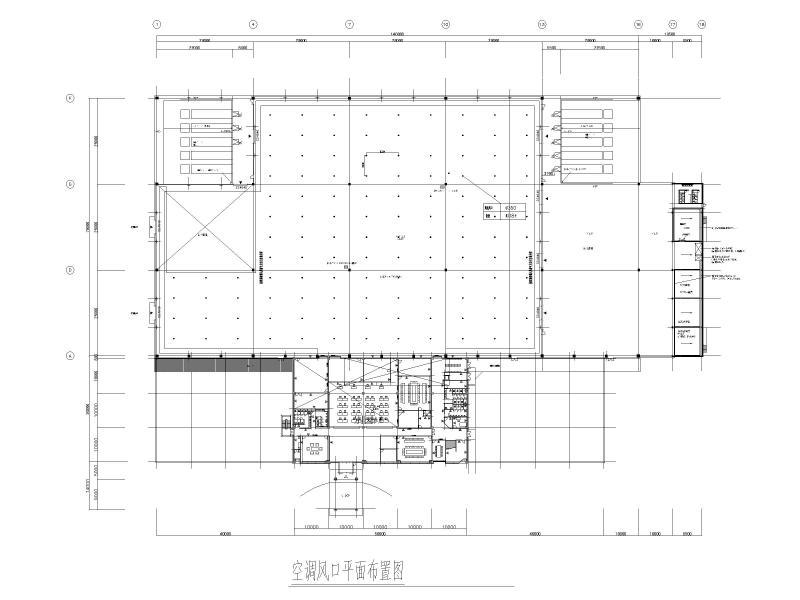

空调风口平面布置图

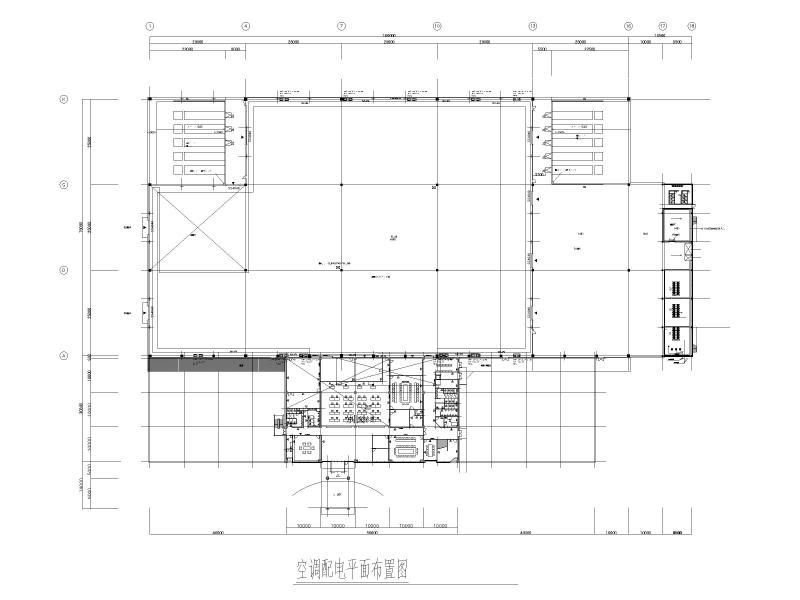

空调配电平面布置图

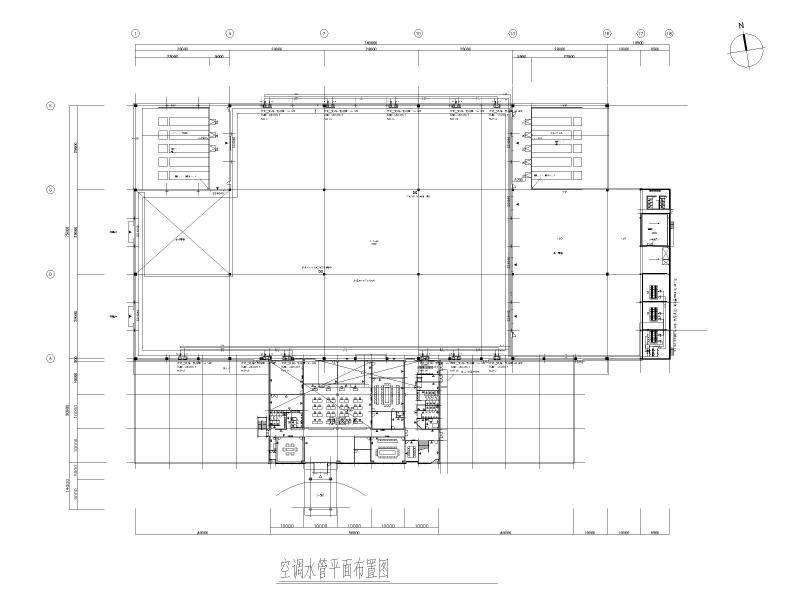

空调水管平面布置图

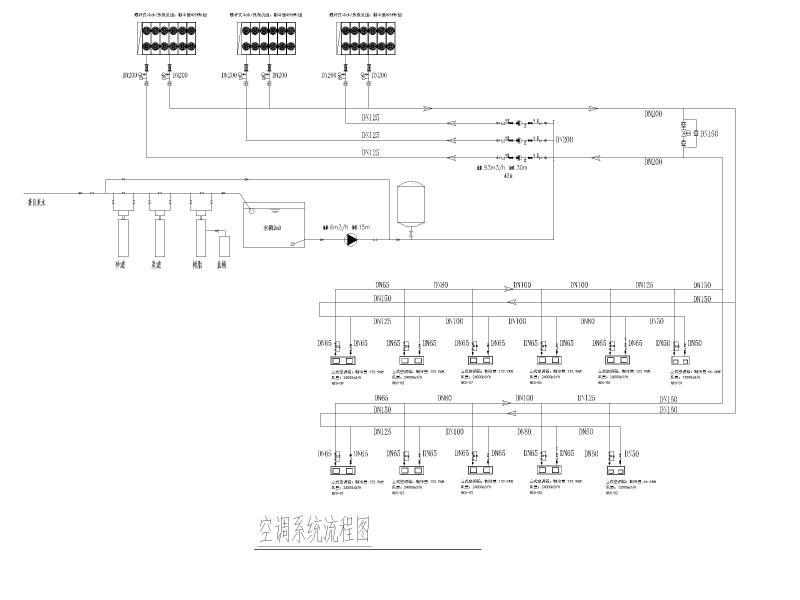

空调系统流程图
安装大样图
安装大样图二
