钢筋混凝土结构巴氏计量槽施工图纸2016

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 特种结构:水池
  • 基础形式 :筏形基础
  • 结构安全等级:一级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:5张
  • 设计年代:近代
该附件是 钢筋混凝土结构巴氏计量槽全套图2016 ,出图时间是。包含图纸种类2种:结构、给排水。
附件内含:结构设计总说明、结构平面图、水池底板配筋图、池壁配筋图、结构剖面图、构件节点配筋图、给排水设计说明、主要设备材料表、给排水平面图、给排水剖面图等,cad格式,共计图纸5张。

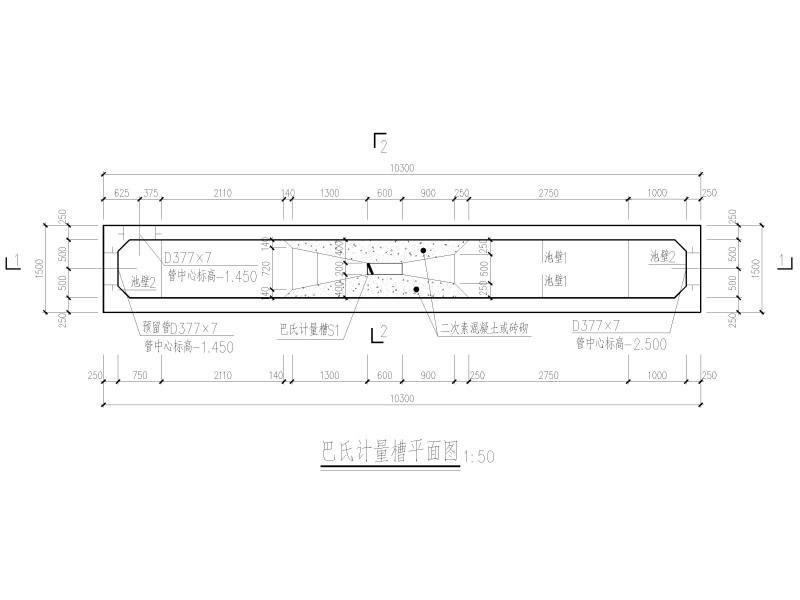

巴氏计量槽平面图

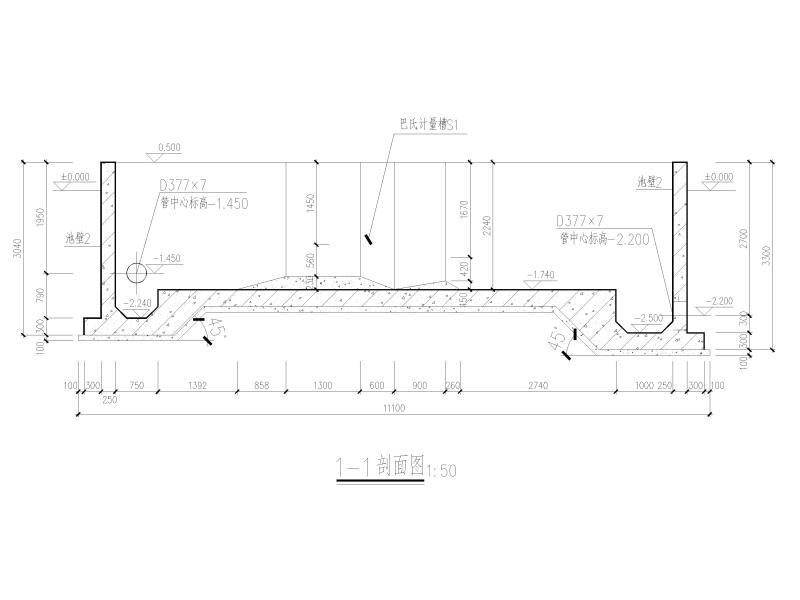

结构剖面图
巴氏计量槽给排水平面图

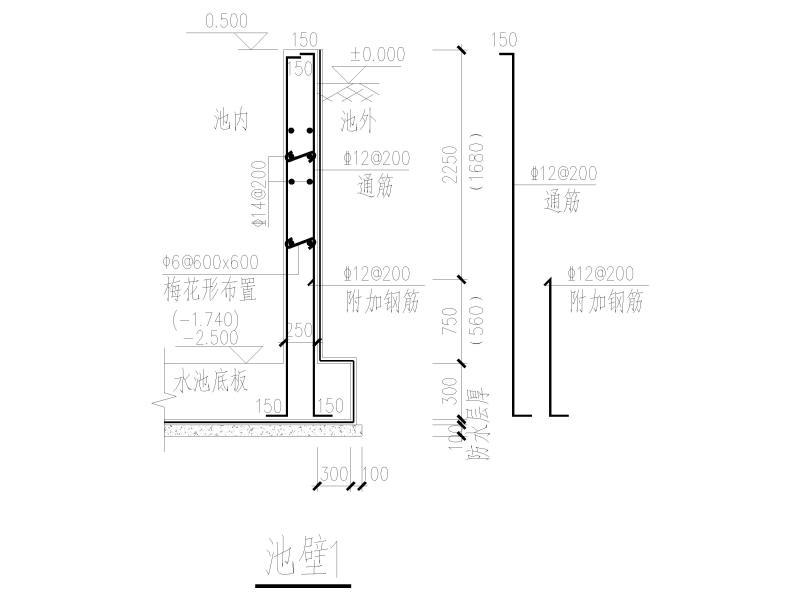

池壁配筋图

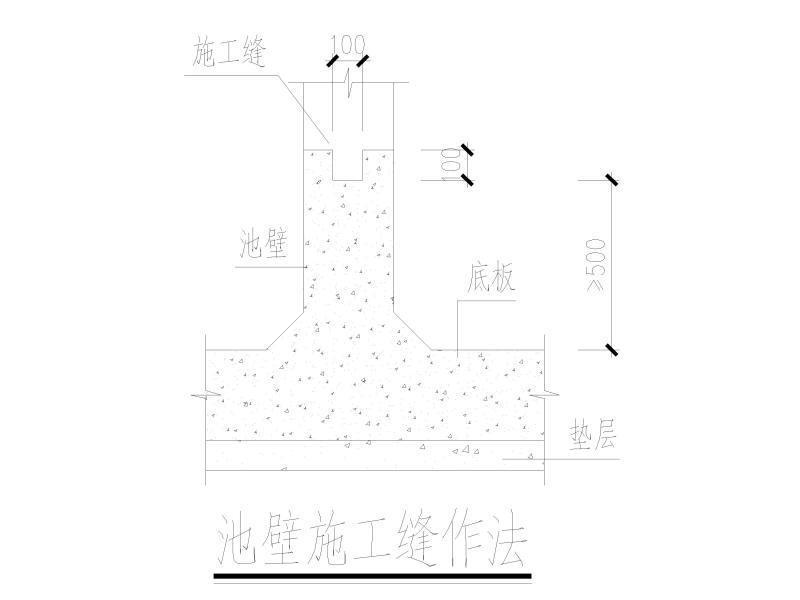

池壁施工缝做法
楼板孔洞加强筋

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土结构施工 - 1
    钢筋混凝土结构施工 - 1
  • 钢筋混凝土结构施工 - 2
    钢筋混凝土结构施工 - 2
  • 钢筋混凝土结构施工 - 3
    钢筋混凝土结构施工 - 3
  • 钢筋混凝土结构施工 - 4
    钢筋混凝土结构施工 - 4
  • 钢筋混凝土结构施工 - 5
    钢筋混凝土结构施工 - 5
  • 钢筋混凝土结构施工 - 6
    钢筋混凝土结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
