204020m跨高速大桥全套CAD施工图纸

资料简介
赚取积分

位置：重庆
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：20 40 20mm
行车道位置：上承式桥
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

二支路跨高速公路桥施工图设计说明
二支路跨高速公路桥全桥工程数量表

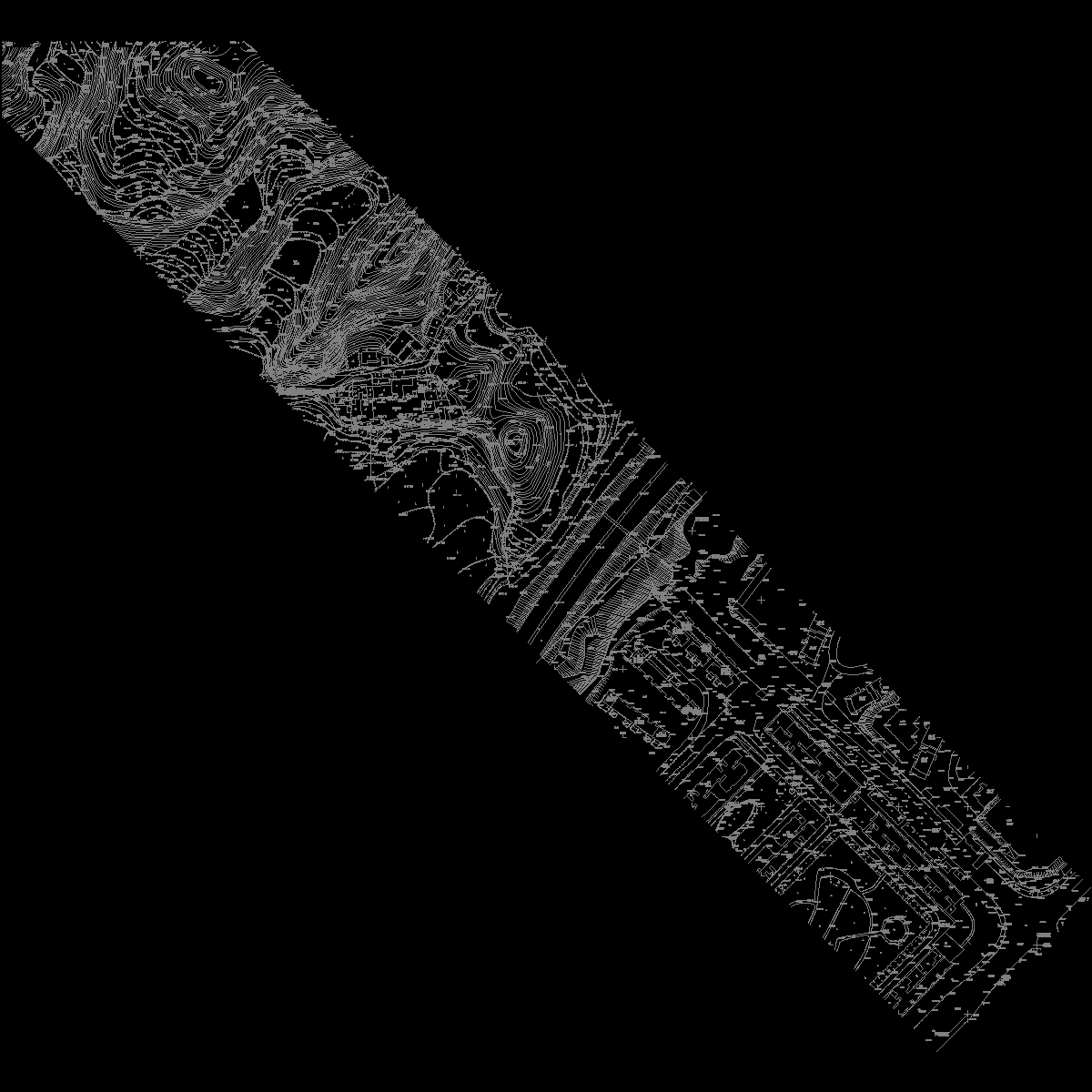

二支路跨高速公路桥桥位平面图
二支路跨高速公路桥桥型布置图（一）
二支路跨高速公路桥桥型布置图（二）
二支路跨高速公路桥桥型布置图（三）
二支路跨高速公路桥桩位坐标表
二支路跨高速公路桥标准横断面图(一)
二支路跨高速公路桥标准横断面图(二)
二支路跨高速公路桥20mT梁一般构造图(一)
二支路跨高速公路桥20mT梁一般构造图(二)

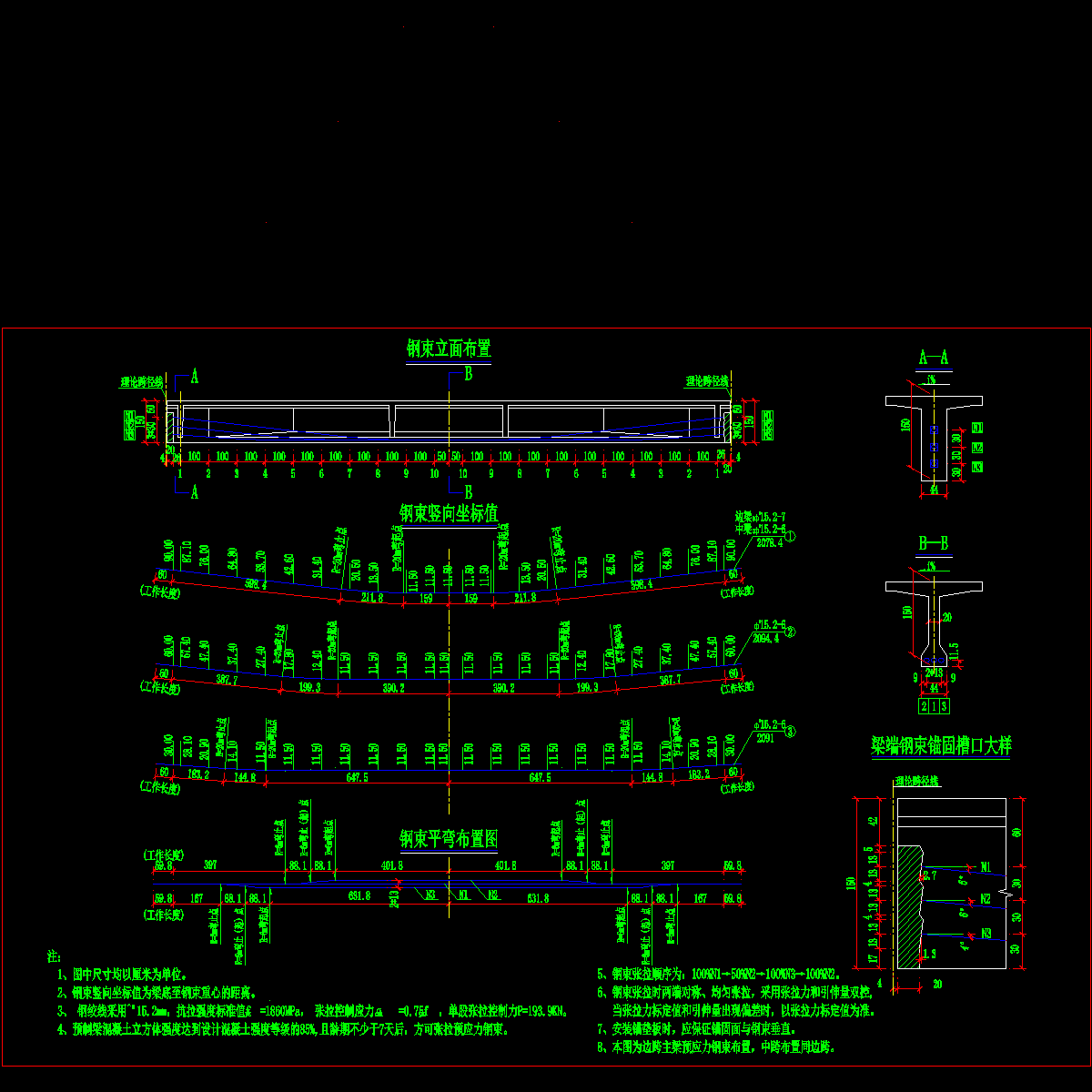

二支路跨高速公路桥20mT梁预应力钢束布置图

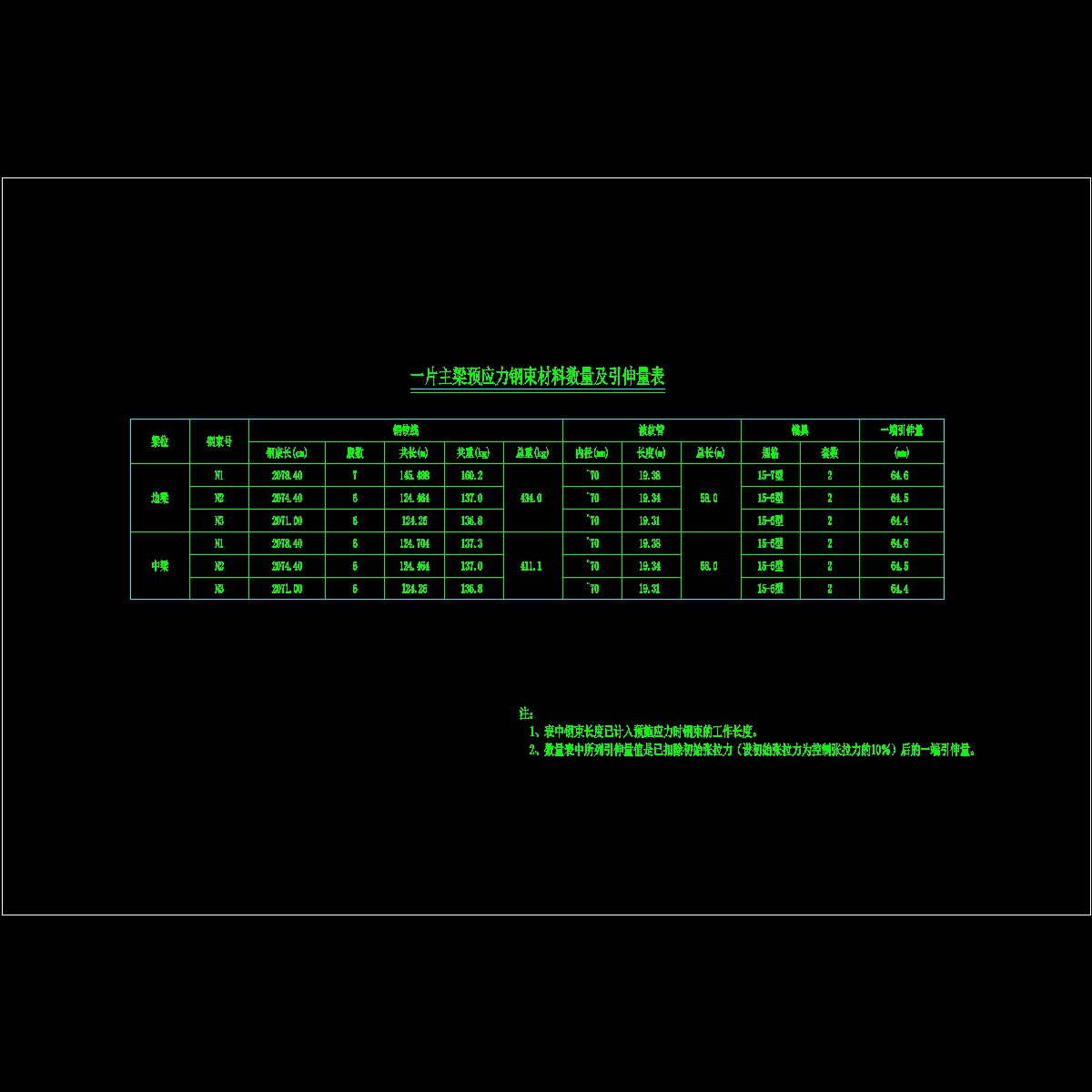

二支路跨高速公路桥20mT梁预应力钢束材料数量及引伸量表
二支路跨高速公路桥20mT梁预应力钢束定位钢筋布置图(一)
二支路跨高速公路桥20mT梁预应力钢束定位钢筋布置图(二)
二支路跨高速公路桥20mT梁梁肋钢筋布置图(一)
二支路跨高速公路桥20mT梁梁肋钢筋布置图(二)
二支路跨高速公路桥20mT梁翼板钢筋布置图(一)
二支路跨高速公路桥20mT梁翼板钢筋布置图(二)
二支路跨高速公路桥20mT梁翼板钢筋布置图(三)

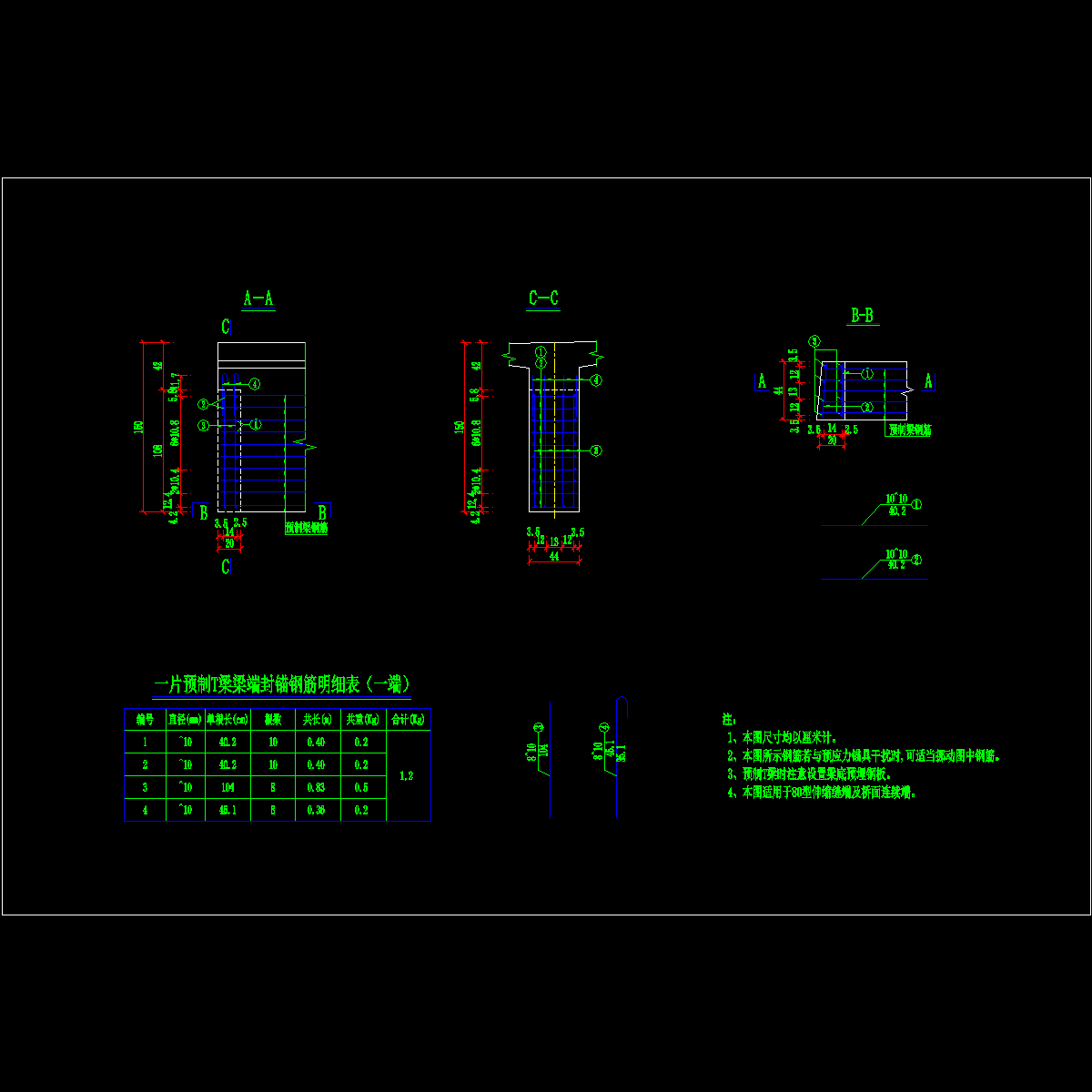

二支路跨高速公路桥20mT梁封锚钢筋布置图

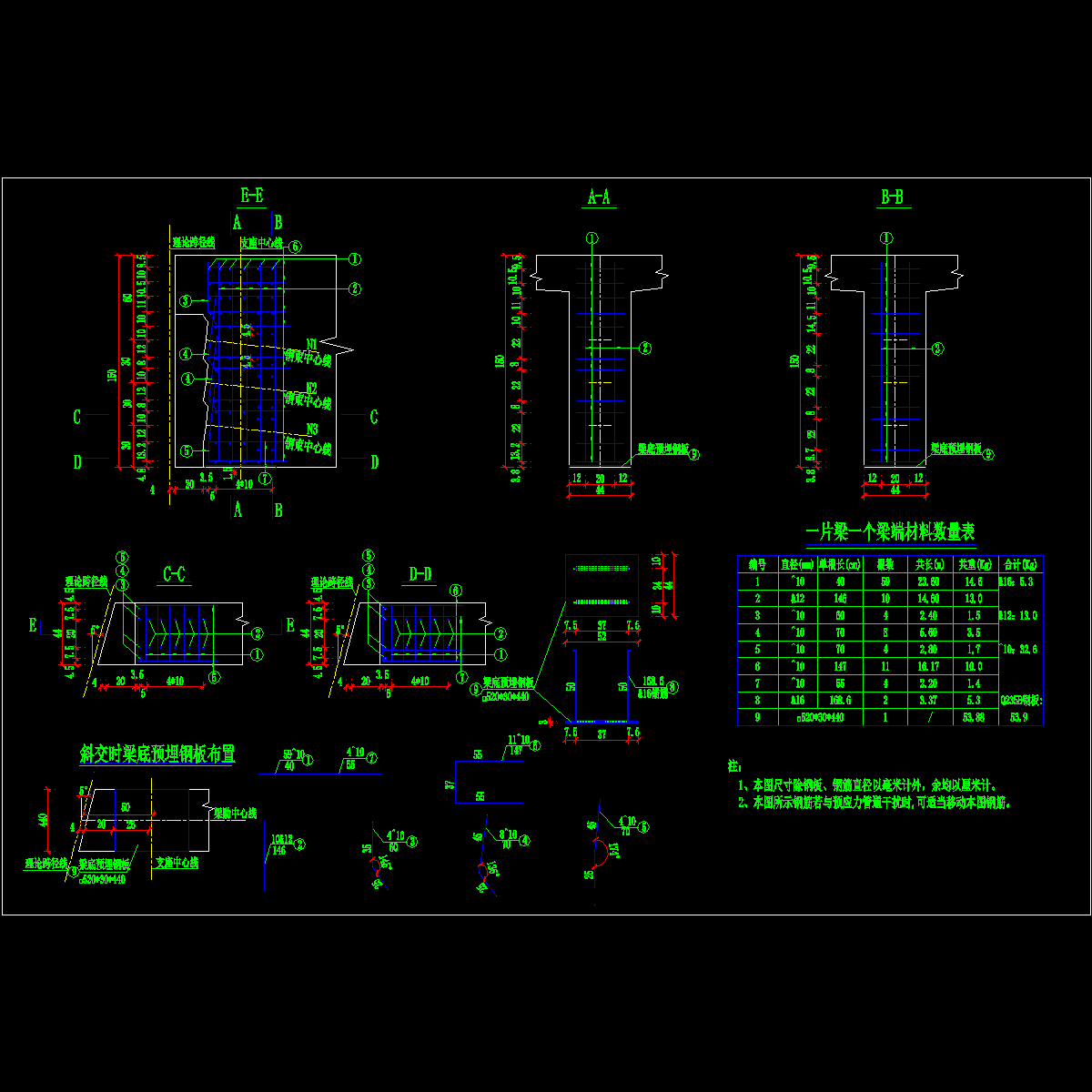

二支路跨高速公路桥20mT梁梁端锚下钢筋布置图
二支路跨高速公路桥20mT梁端横隔板钢筋布置图(一)
二支路跨高速公路桥20mT梁端横隔板钢筋布置图(二)
二支路跨高速公路桥20mT梁中横隔板钢筋布置图(一)
二支路跨高速公路桥20mT梁中横隔板钢筋布置图(二)
二支路跨高速公路桥40mT梁一般构造图(一)
二支路跨高速公路桥40mT梁一般构造图(二)
二支路跨高速公路桥40mT梁预应力钢束布置图
二支路跨高速公路桥40mT梁预应力钢束材料数量及引伸量表
二支路跨高速公路桥40mT梁预应力钢束定位钢筋布置图(一)
二支路跨高速公路桥40mT梁预应力钢束定位钢筋布置图(二)
二支路跨高速公路桥40mT梁梁肋钢筋布置图(一)
二支路跨高速公路桥40mT梁梁肋钢筋布置图(二)
二支路跨高速公路桥40mT梁翼板钢筋布置图(一)
二支路跨高速公路桥40mT梁翼板钢筋布置图(二)
二支路跨高速公路桥40mT梁翼板钢筋布置图(三)
二支路跨高速公路桥40mT梁封锚钢筋布置图
二支路跨高速公路桥40mT梁梁端锚下钢筋布置图(一)
二支路跨高速公路桥40mT梁梁端锚下钢筋布置图(二)
二支路跨高速公路桥40mT梁端横隔板钢筋布置图
二支路跨高速公路桥40mT梁中横隔板钢筋布置图
二支路跨高速公路桥40mT梁腹板加厚段中横隔梁钢筋布置图
二支路跨高速公路桥桥面连续构造图
二支路跨高速公路桥桥面现浇层钢筋布置图
二支路跨高速公路桥桥墩一般构造图(一)
二支路跨高速公路桥桥墩一般构造图(二)
二支路跨高速公路桥P1号桥墩盖梁钢筋布置图(一)
二支路跨高速公路桥P1号桥墩盖梁钢筋布置图(二)
二支路跨高速公路桥P1号桥墩盖梁钢筋布置图(三)
二支路跨高速公路桥P1号桥墩墩身钢筋布置图(一)
二支路跨高速公路桥P1号桥墩墩身钢筋布置图(二)
二支路跨高速公路桥P1号桥墩桩基钢筋布置图(一)
二支路跨高速公路桥P1号桥墩桩基钢筋布置图(二)
二支路跨高速公路桥P2号桥墩盖梁钢筋布置图(一)
二支路跨高速公路桥P2号桥墩盖梁钢筋布置图(二)
二支路跨高速公路桥P2号桥墩盖梁钢筋布置图(三)
二支路跨高速公路桥P2号桥墩墩身钢筋布置图(一)
二支路跨高速公路桥P2号桥墩墩身钢筋布置图(二)
二支路跨高速公路桥P2号桥墩桩基钢筋布置图(一)
二支路跨高速公路桥P2号桥墩桩基钢筋布置图(二)
二支路跨高速公路桥桥台一般构造图(一)
二支路跨高速公路桥桥台一般构造图(二)
二支路跨高速公路桥桥台帽梁钢筋布置图
二支路跨高速公路桥桥台承台钢筋布置图(一)
二支路跨高速公路桥桥台承台钢筋布置图(二)
二支路跨高速公路桥桥台桩基钢筋布置图(一)
二支路跨高速公路桥桥台桩基钢筋布置图(二)
二支路跨高速公路桥主梁支承及调平示意图
二支路跨高速公路桥盖梁顶支撑平面布置图
二支路跨高速公路桥支座构造图
二支路跨高速公路桥支座垫石钢筋布置图
二支路跨高速公路桥人行道构造图(一)
二支路跨高速公路桥人行道构造图(二)
二支路跨高速公路桥人行道构造图(三)
二支路跨高速公路桥人行道构造图(四)
二支路跨高速公路桥人行道构造图(五)
二支路跨高速公路桥人行道构造图(六)
二支路跨高速公路桥人行道栏杆构造图(一)
二支路跨高速公路桥人行道栏杆构造图(二)
二支路跨高速公路桥伸缩缝构造图
二支路跨高速公路桥排水构造图
二支路上跨高速公路搭板一般构造图
二支路上跨高速公路搭板钢筋布置图
二支路跨高速公路桥挡土墙构造图(一)
二支路跨高速公路桥挡土墙构造图(二)
二支路跨高速公路桥河渠改道构造图

附件详情

项目概要：
道路设计标准路幅宽度为26m，双向四车道，为城市次干道Ⅱ级，设计车速30km/h。
xx二支路跨xx高速公路桥全长90m，桥梁设计起点里程为K0 377.685，桥梁设计终点里程为K0 467.685，桥梁总宽度22m。该资料方案采用20m 40m 20m三跨简支预应力混凝土T梁桥面连续结构。
......
技术标准
道路等级：城市次干道Ⅱ级
设计速度：30km/h；
桥梁纵坡：5.0%；
桥面横坡：车行道1.5%（双向），人行道2.0％
竖曲线半径：750m
桥梁平曲线：直线
桥面宽度：3.0m(人行道) 16.0m(车行道) 3.0m(人行道)=22.0m
桥下车行最小净空高度：5.5m
汽车荷载：公路—Ⅰ级
......
桥梁结构设计：
上部结构采用20 40 20m预应力混凝土简支T梁，主梁简支，桥面连续，仅在桥台处设伸缩缝。横桥向布置2片边梁、8片中梁，梁中心距2.25m。
下部结构包括P1、P2桥墩，A0、A3桥台。
桥面铺装：沥青玛蹄脂碎石SMA-13上面层4cm 沥青混凝土AC-16中面层厚5cm 防水层钢筋混凝土找平层6cm。
......
设计于近代年，共94页。
