50m宽城市主干路维修工程全套CAD施工大样图（52张附交通工程）.dwg

附件详情

一.项目概要：
道路全长1460米,规划红线宽50m。原道路横断面为：：1m（墙基绿化） 4m（人行道） 6.0m（辅路） 2.5m（绿化分隔带） 23.0m(主路） 2.5m（绿化分隔带） 6.0m（辅路） 4m（人行道） 1m（墙基绿化）=50米（道路红线宽度）。
本次工程的内容包括道路工程、给排水工程、绿化工程及照明工程。本篇为道路工程设计，主要维修改造内容为：长江路以南段主路全部翻建，辅路维持现状，原4m宽人行道翻建成1.5m通槽绿化带 2.5m人行道；长江路以北段主路及西侧辅路铣刨后重新罩面，西侧人行道翻修，行道树维持现状，不加设通槽绿化带。
......
二.设计标准:
1、道路等级:城市主干路。
2、设计车速:60Km/h，局部30Km/h。
3、路面类型：沥青混凝土路面。
4、新建路面设计使用年限:15a。
5、荷载标准:以轴载100KN双轮组单轴为标准轴载。
......

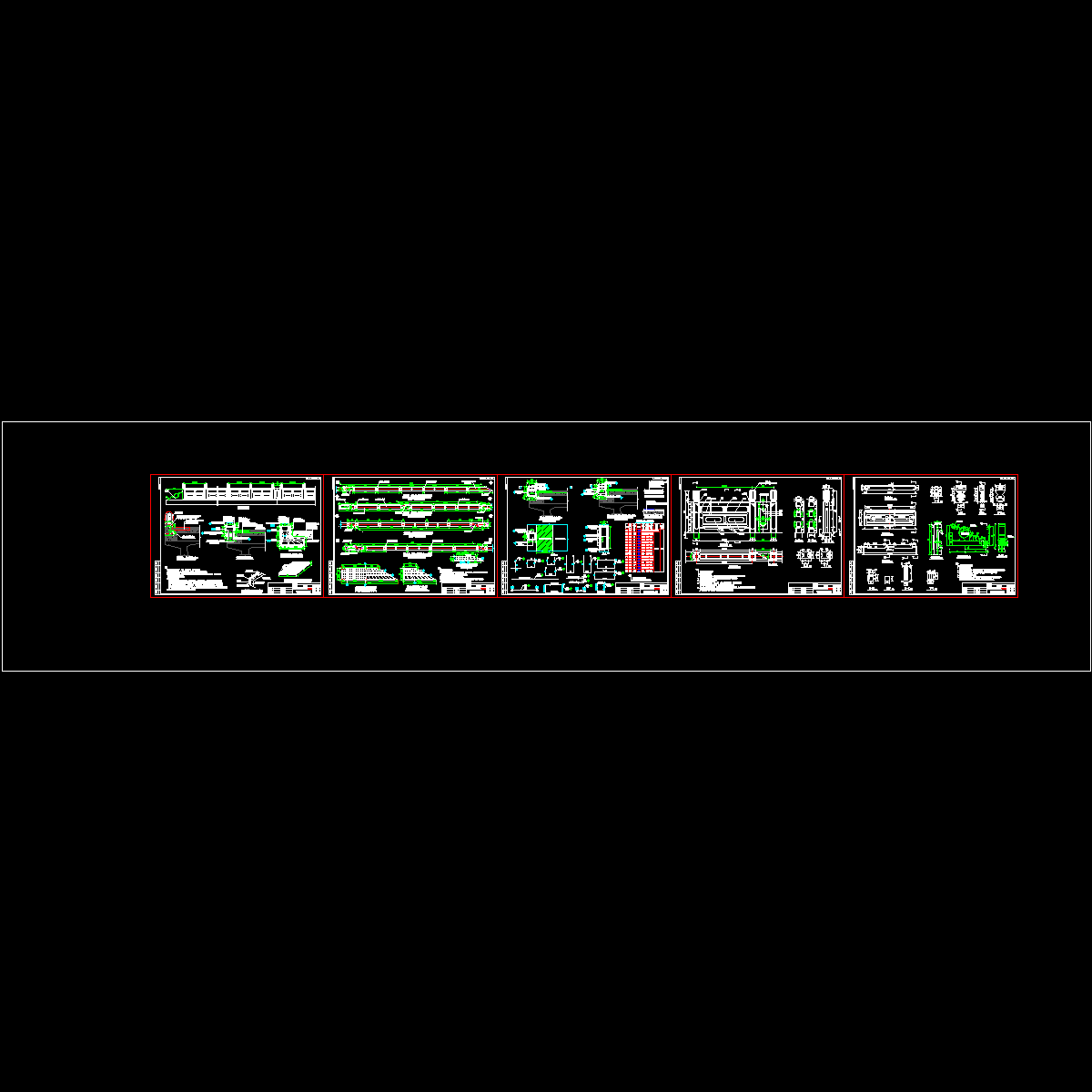

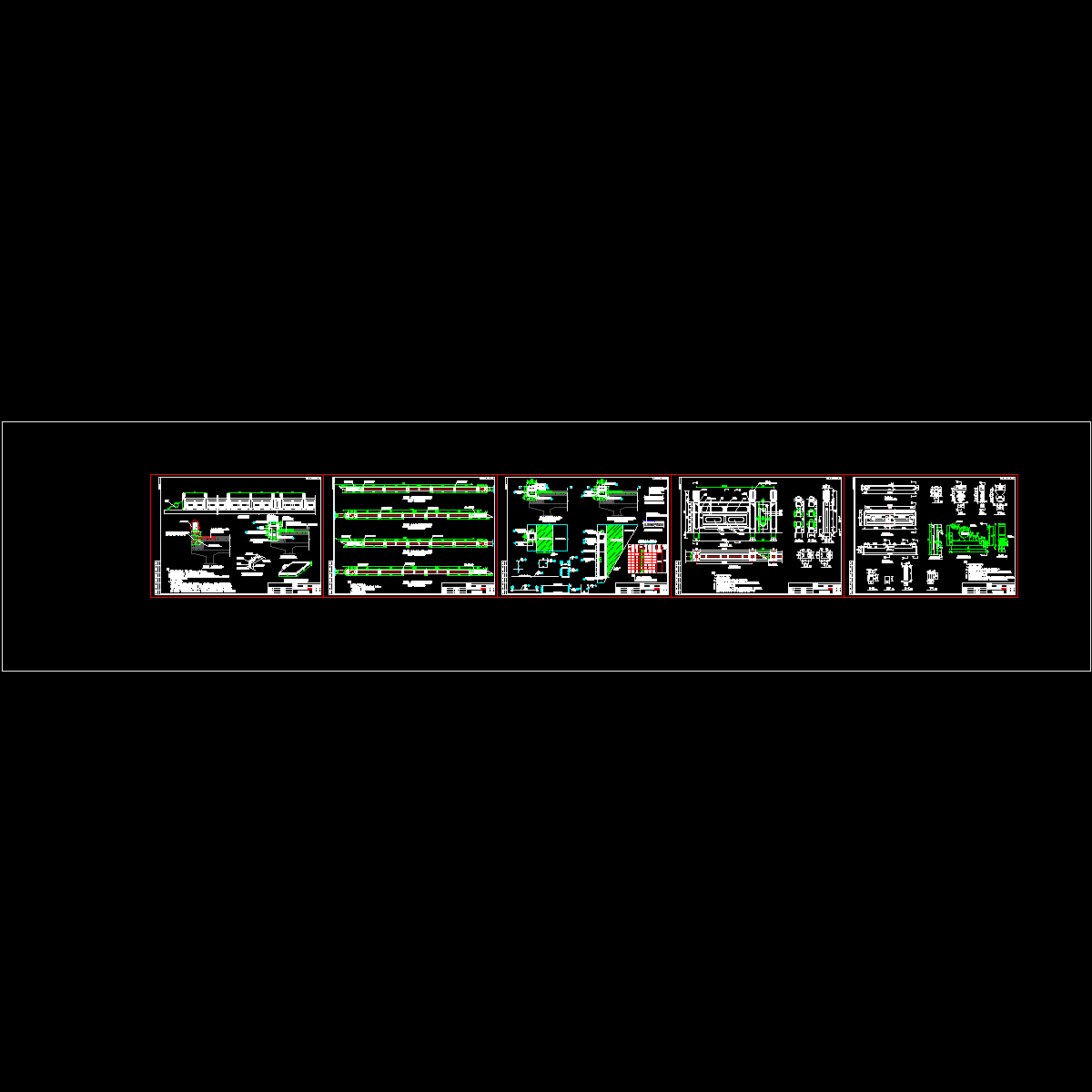

设计于2015年，共52张CAD设计图。
