48层框架核心筒结构超高层国际甲级写字楼结构施工图纸（209米）.dwg

附件详情

该项目是48层框架核心筒结构超高层国际甲级(5A)写字楼项目，主体塔楼为48层、总高209米的立方柱体，地下三层，架设0.15米的网络地板，设计中使用了21m×21m的核心筒构造，筏板基础；附楼地上六层，地下三层，桩 独立承台基础。上部结构嵌固端位于地下室顶板。

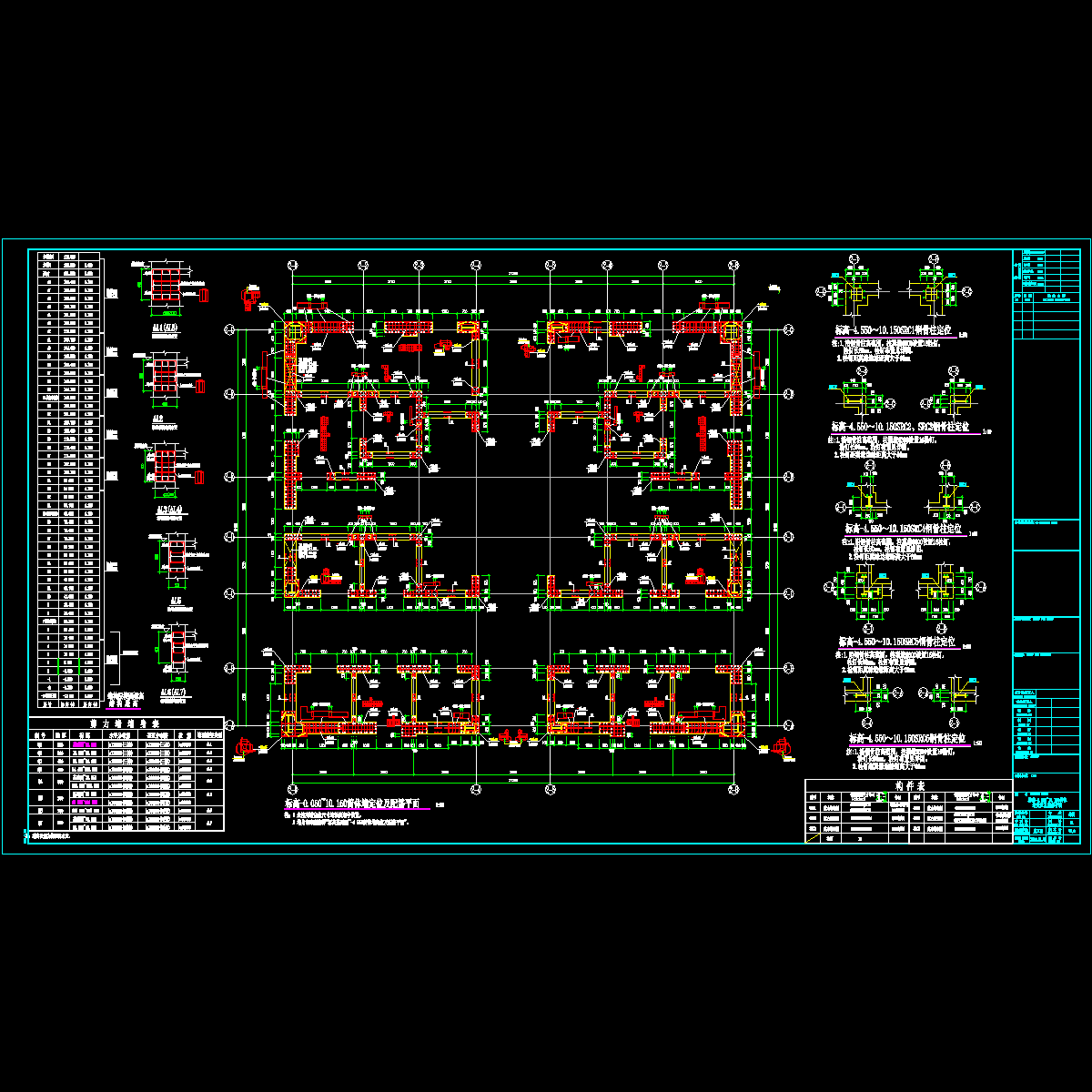

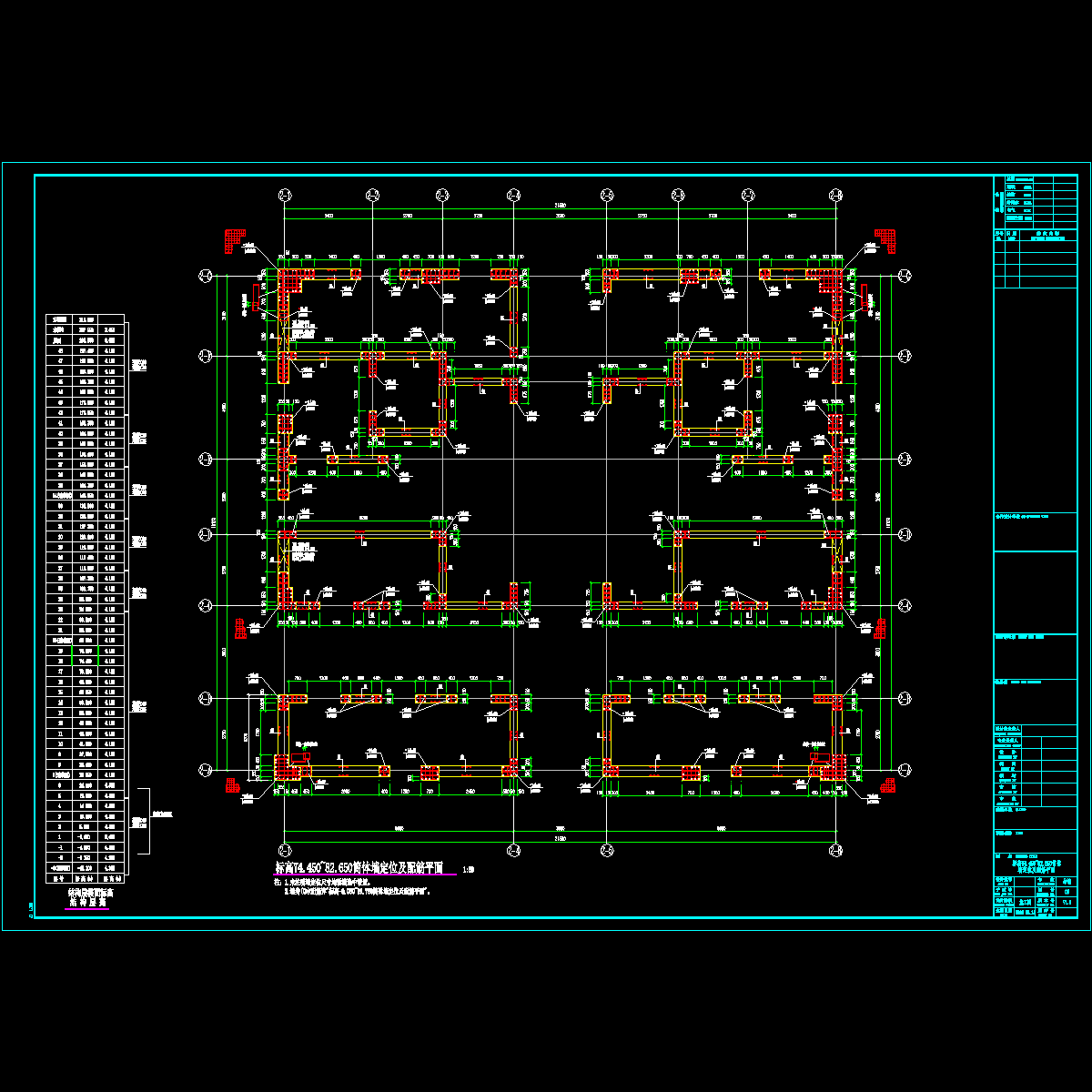

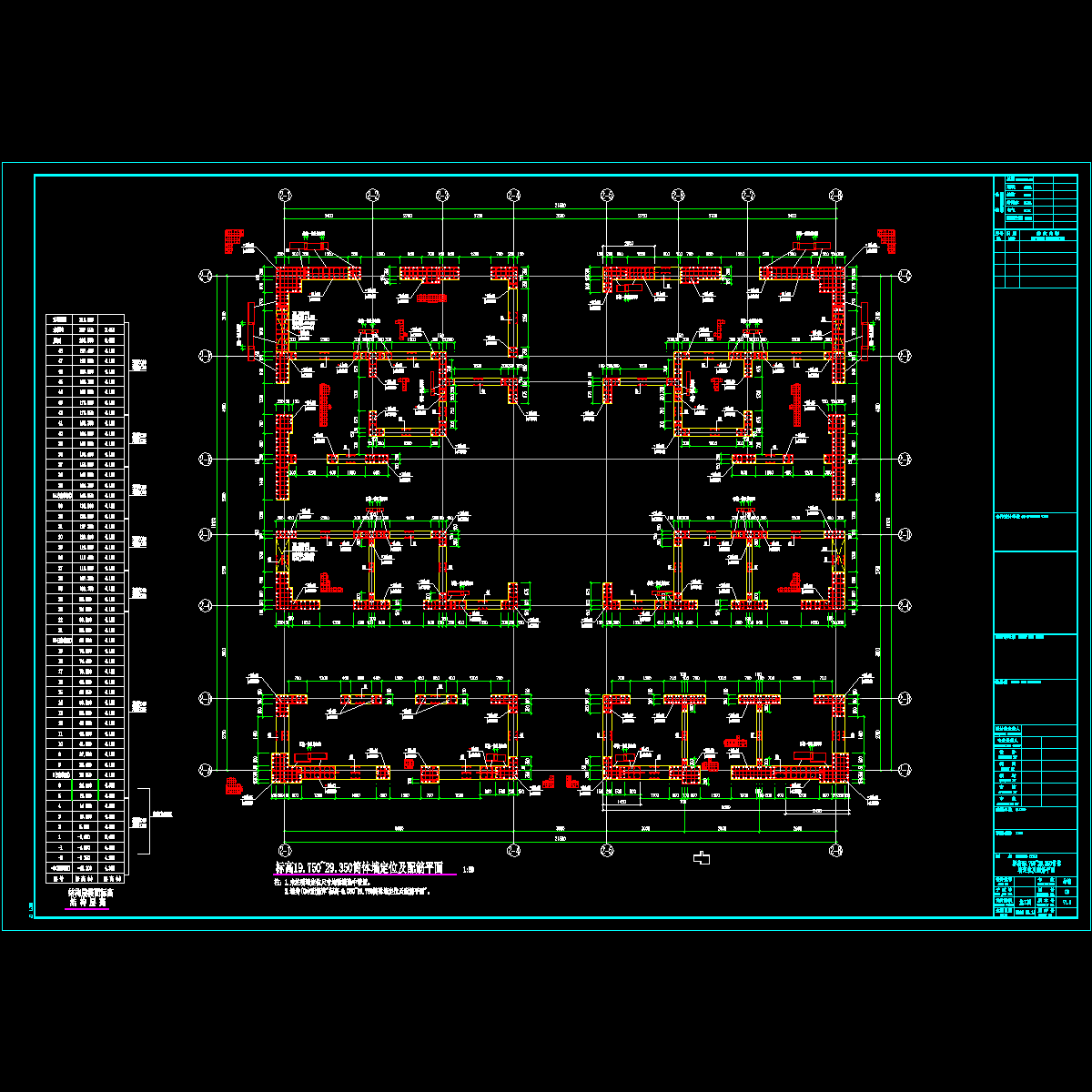

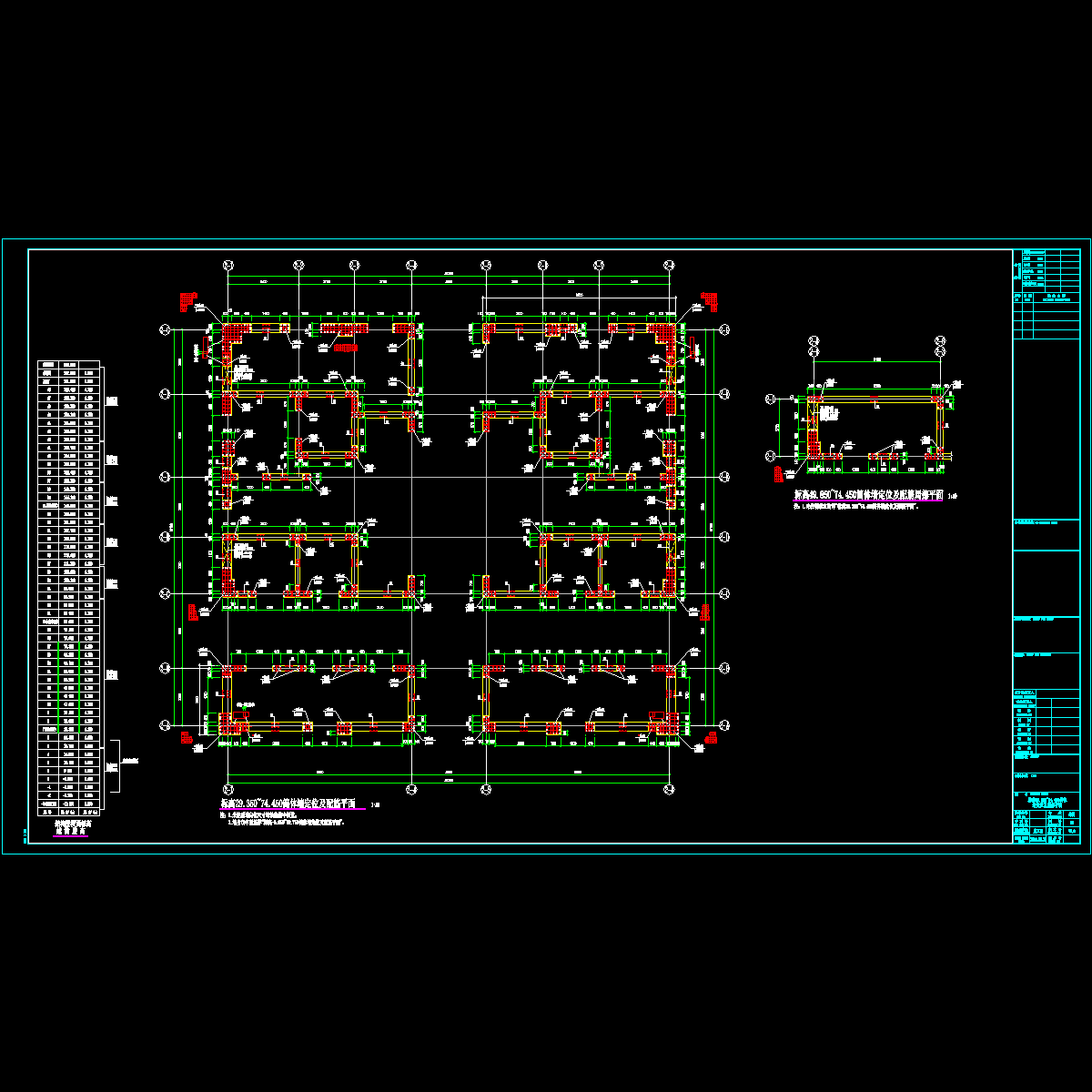

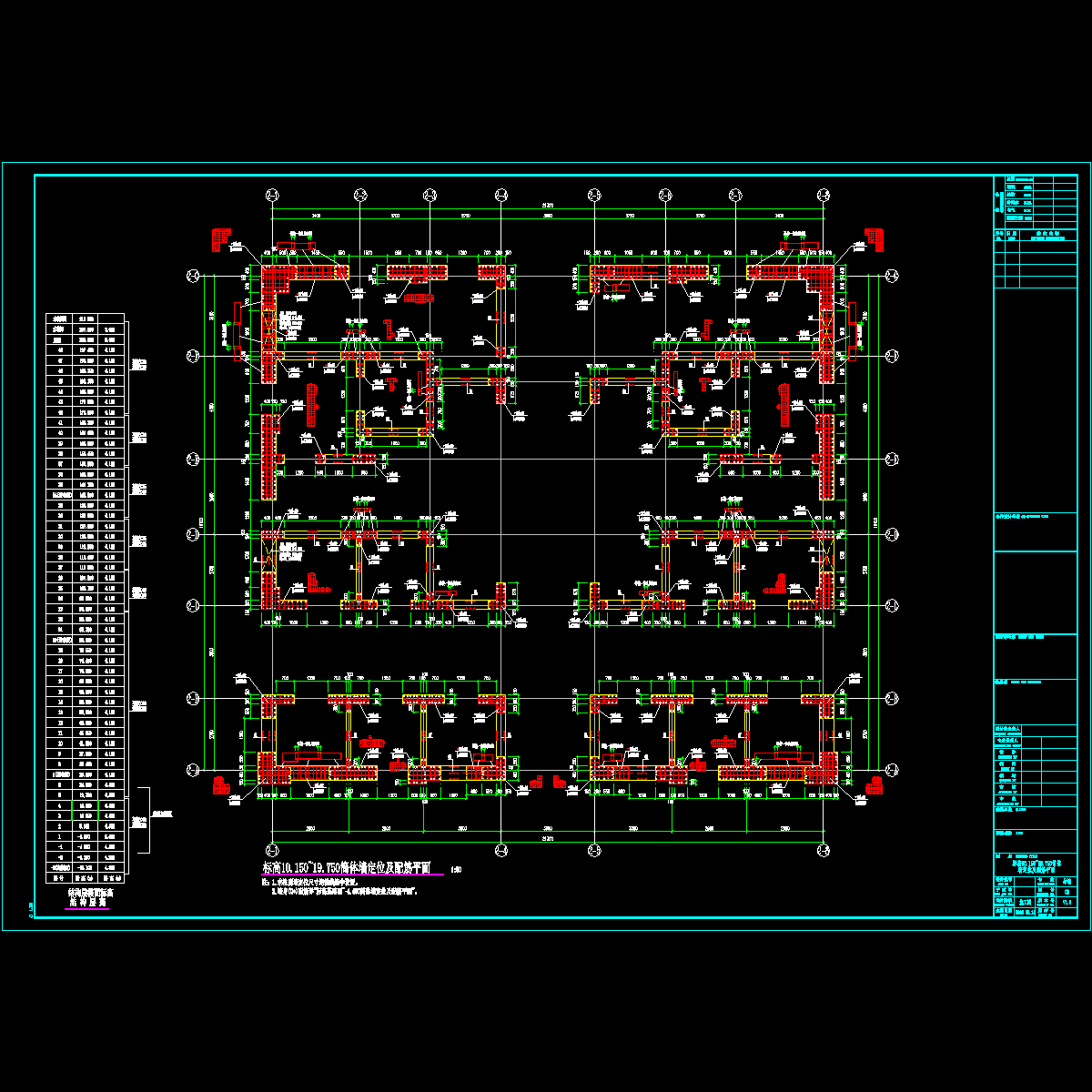

包括：结构设计总说明，工程桩定位平面，承台定位平面，地下室底板结构平面，地下室底板配筋平面，地下各层结构平面，地下室筒体墙定位及配筋平面，钢骨及锚栓布置图，地上各层筒体墙定位及配筋平面，钢骨柱布置平面，钢骨柱与梁接头详图，框架柱定位平面及框架柱表，各层结构平面，各层梁配筋平面，水箱间、水箱屋面结构平面， 楼梯详图 ，附楼结构平面，附楼梁配筋图等共计82张图。
编制于近代年11月。
