装配式预制构件大样图纸2018

该附件是 装配式预制构件大样图(CAD) ,出图时间是,共图纸2张。
内容包含:叠合板宽度方向剖视图、叠合板跨度方向剖视图、桁架钢筋详图、叠合板四吊点平面布置图、叠合板六吊点平面布置图、ALC板安装立面布置图、ALC墙板接缝构造、专用连接管板详图、ALC墙板转角部位安装构造、ALC墙板与结构柱墙安装构造、构件剖面图、端支座构造、中间支座构造、后浇接缝大样、叠合板与现浇板接缝大样、板模板图、板配筋图、叠合板桁架详图、桁架钢筋立面示意图、构件三维轴测图、钢筋骨架三维图......

图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。
ALC板结构详图

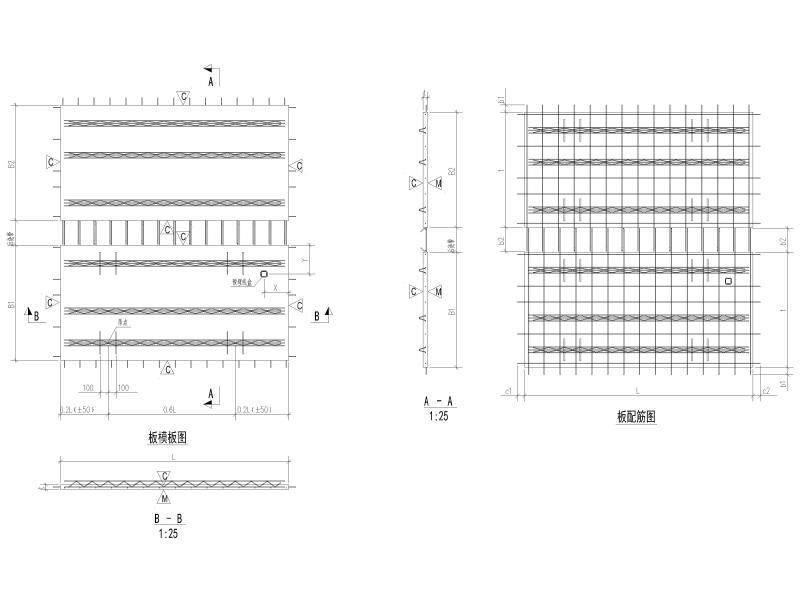

板模板及配筋图

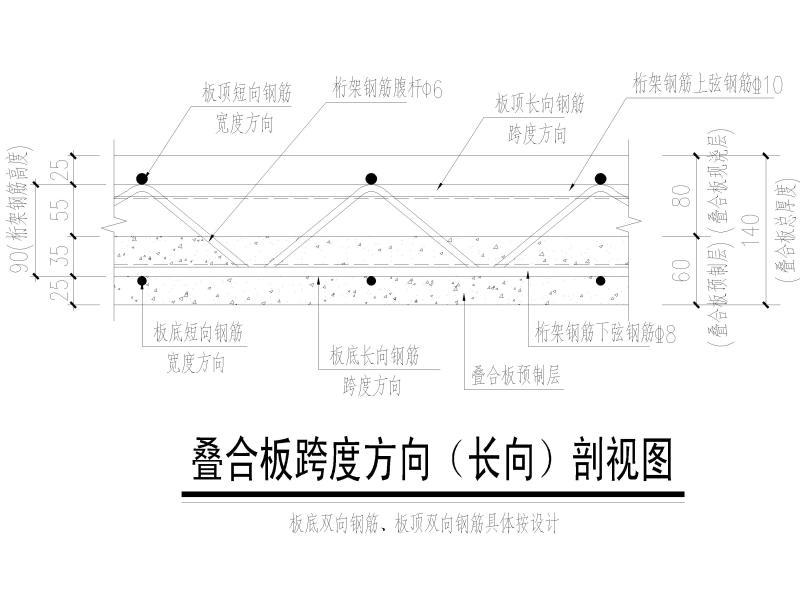

叠合板跨度方向剖视图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 装配式构件图纸 - 1
    装配式构件图纸 - 1
  • 装配式构件图纸 - 2
    装配式构件图纸 - 2
  • 装配式构件图纸 - 3
    装配式构件图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
