机场中心变电站改造施工图纸(增配电柜)

  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级
  • 项目所在地:贵州
  • 强电设计:供配电系统

该附件为贵州安顺机场中心变电站改造工程。

概况:
该项目为贵州安顺机场中心变电站改造工程,本次改造仅增加高低压配电柜为新增负荷配电,其余系统不做改造。在航站区内原有一座中心变电站,变电站采用户内式。

设计范围:
1. 该资料为变配电改造设计。
2.与其它专业设计的分工:自带控制单元的设备(例如:潜水泵等),该资料预留电源至设备自带控制箱。

部分图纸摘录:

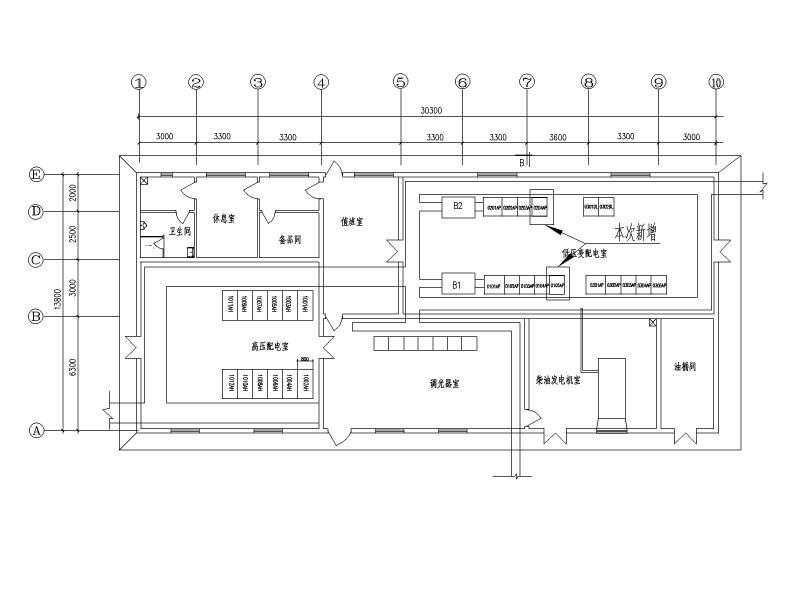

电力平面布置图

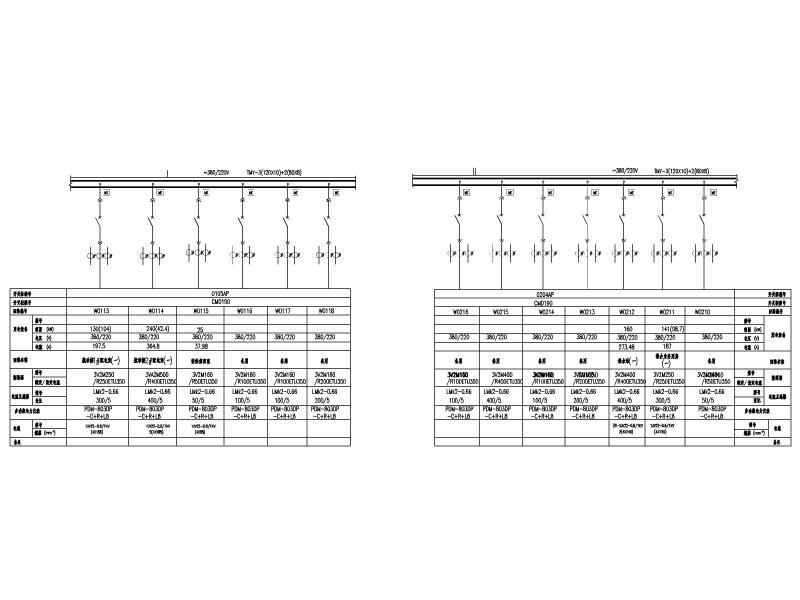

供电系统图

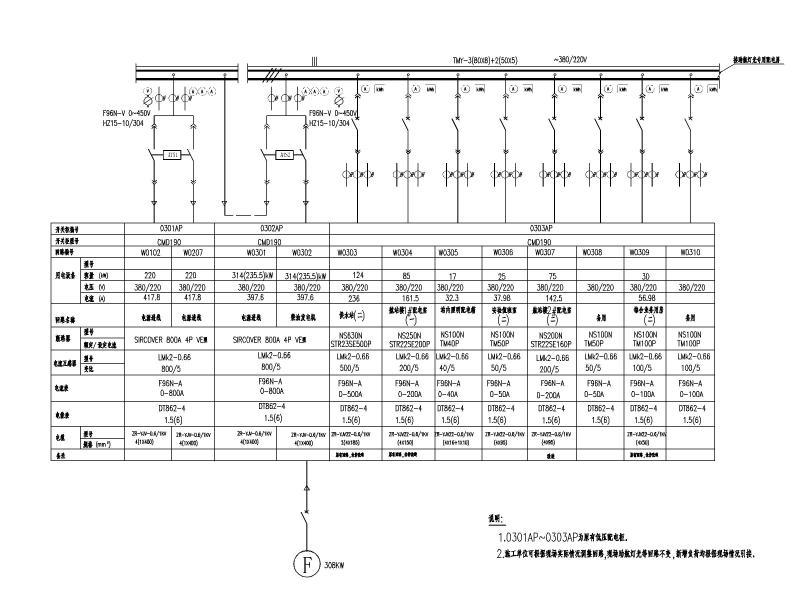

供电系统图

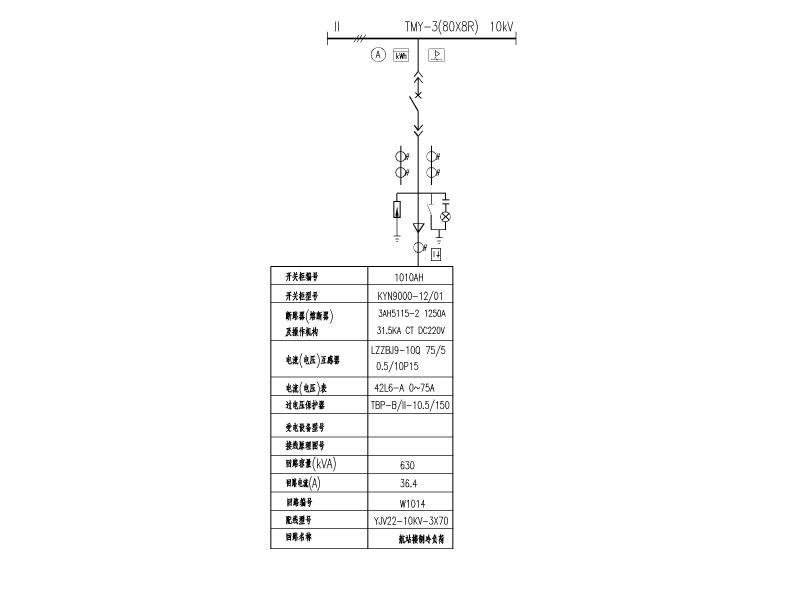

接线示意

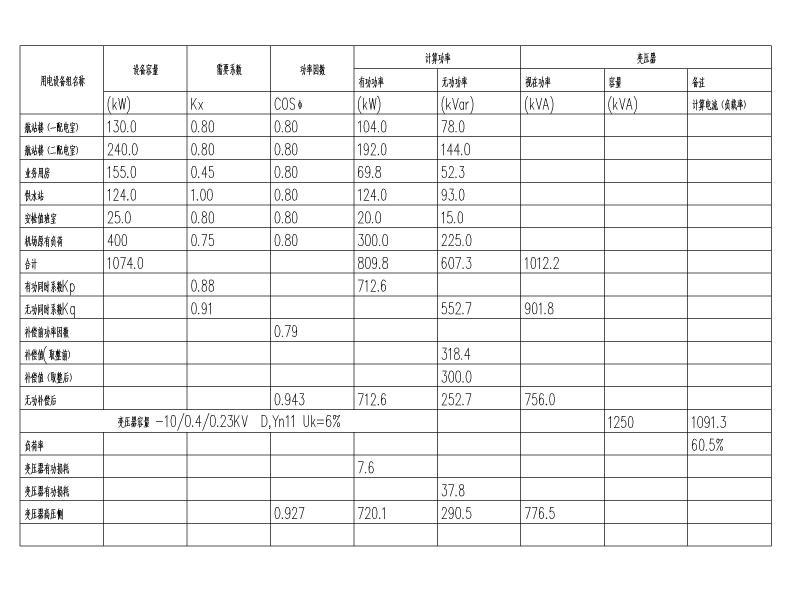

负荷计算表

柴油发电机选择

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 变电站施工图 - 1
    变电站施工图 - 1
  • 变电站施工图 - 2
    变电站施工图 - 2
  • 变电站施工图 - 3
    变电站施工图 - 3
  • 变电站施工图 - 4
    变电站施工图 - 4
  • 变电站施工图 - 5
    变电站施工图 - 5
  • 变电站施工图 - 6
    变电站施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
