国际机场电表改造设计施工图纸

搜索更多资源
  • 建筑类别：交通建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 项目所在地：重庆
  • 强电设计：供配电系统,其它

该附件为国际机场电表改造设计图纸。

概况：
该项目为重庆某国际机场内电表改造设计，在原广告配电箱馈线端内新增电表，新增电表接入机场已有的抄表管理系统。

设计范围：
在原广告配电箱馈电端新增电表，新增电表接入机场已有的抄表管理系统。

部分图纸摘录：

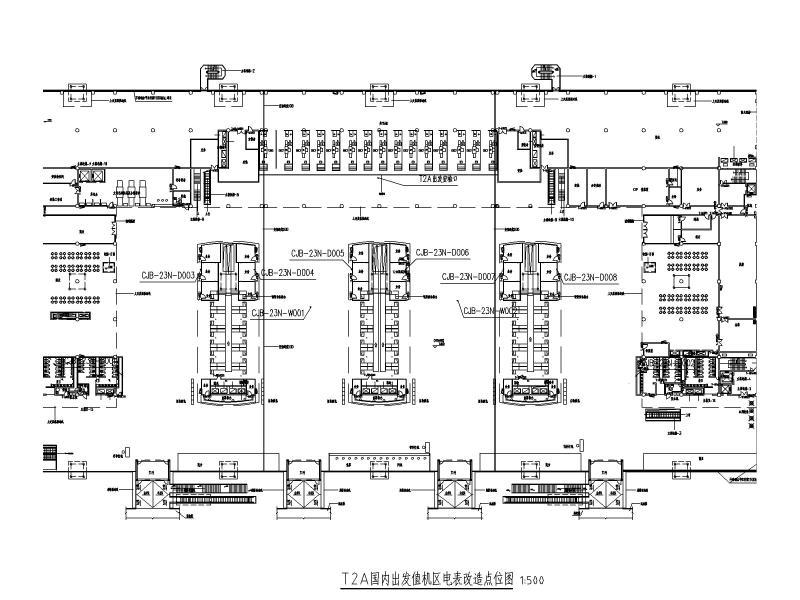

电表改造点位图

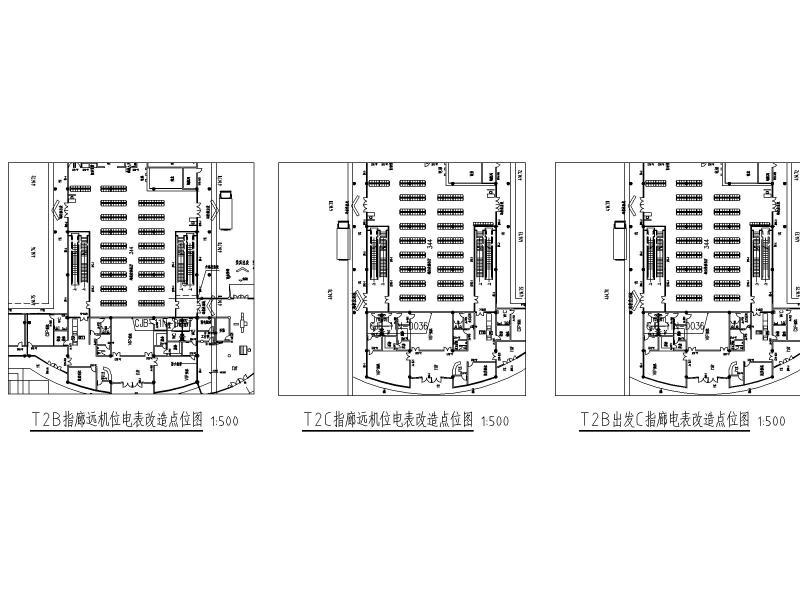

电表改造点位图

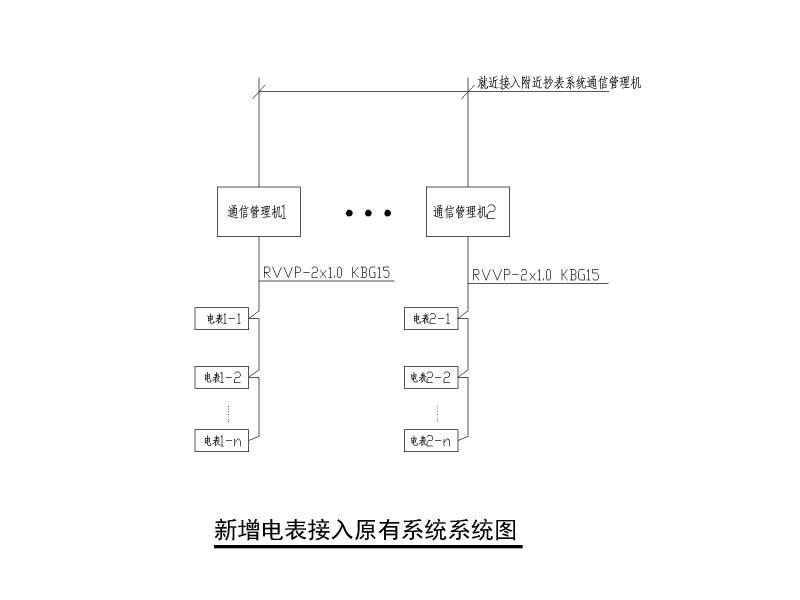

新增电表接入原有系统图

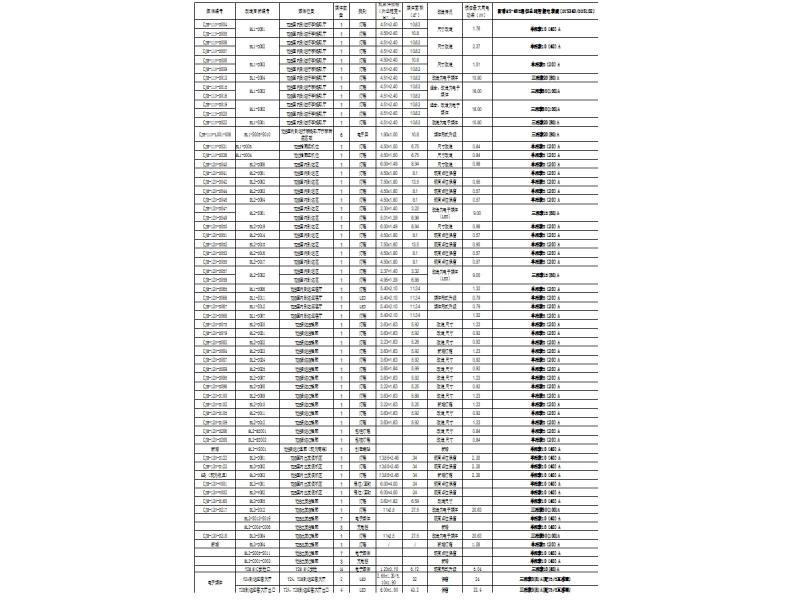

电表安装点位及规格表

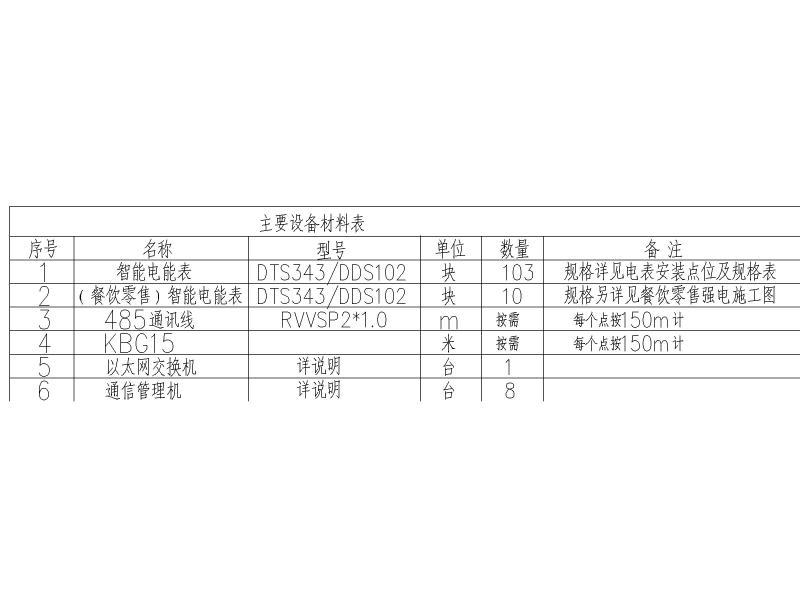

主要设备材料表

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 改造施工设计图纸 - 1
    改造施工设计图纸 - 1
  • 改造施工设计图纸 - 2
    改造施工设计图纸 - 2
  • 改造施工设计图纸 - 3
    改造施工设计图纸 - 3
  • 改造施工设计图纸 - 4
    改造施工设计图纸 - 4
  • 改造施工设计图纸 - 5
    改造施工设计图纸 - 5
