16层行政办公楼电气CAD施工图纸

附件详情

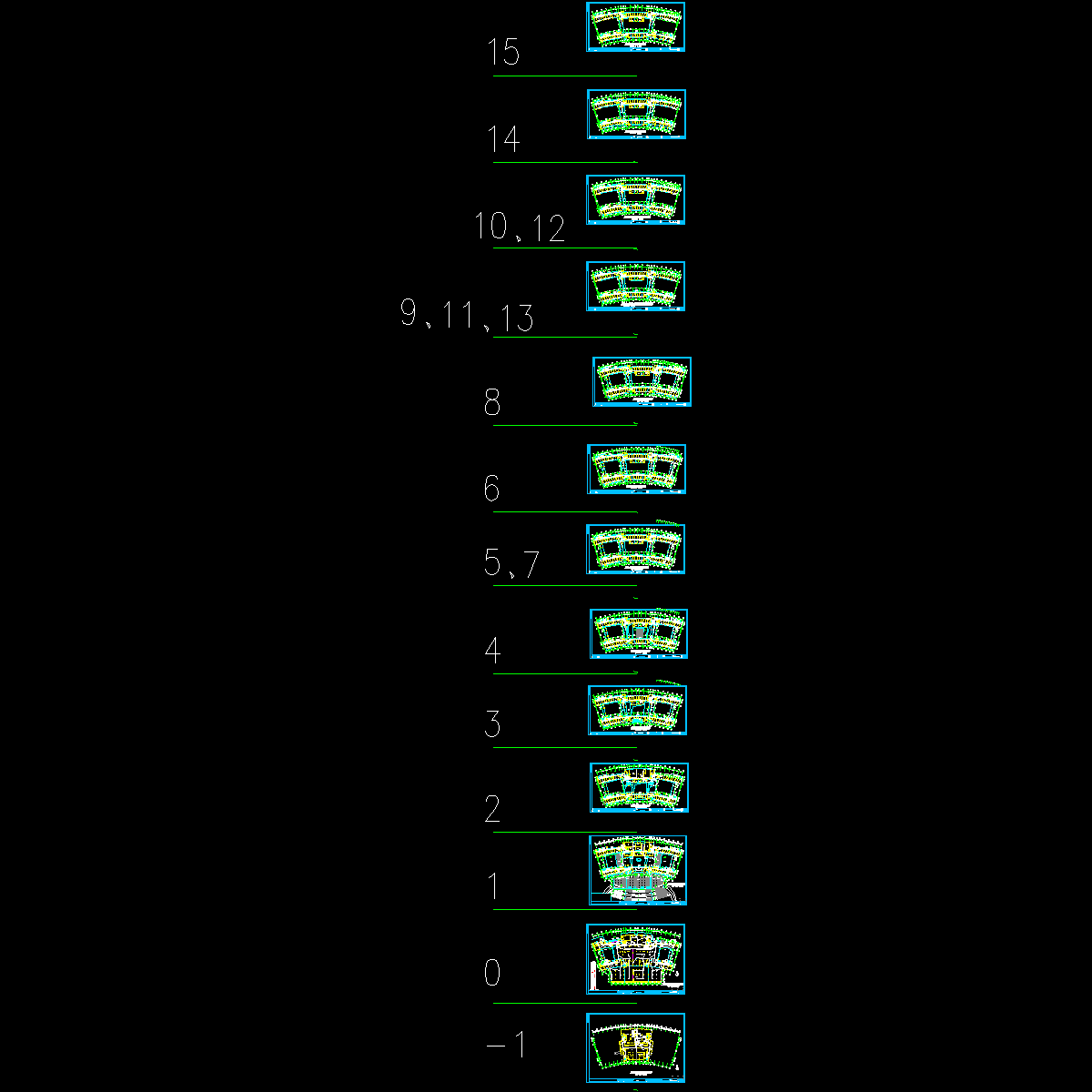

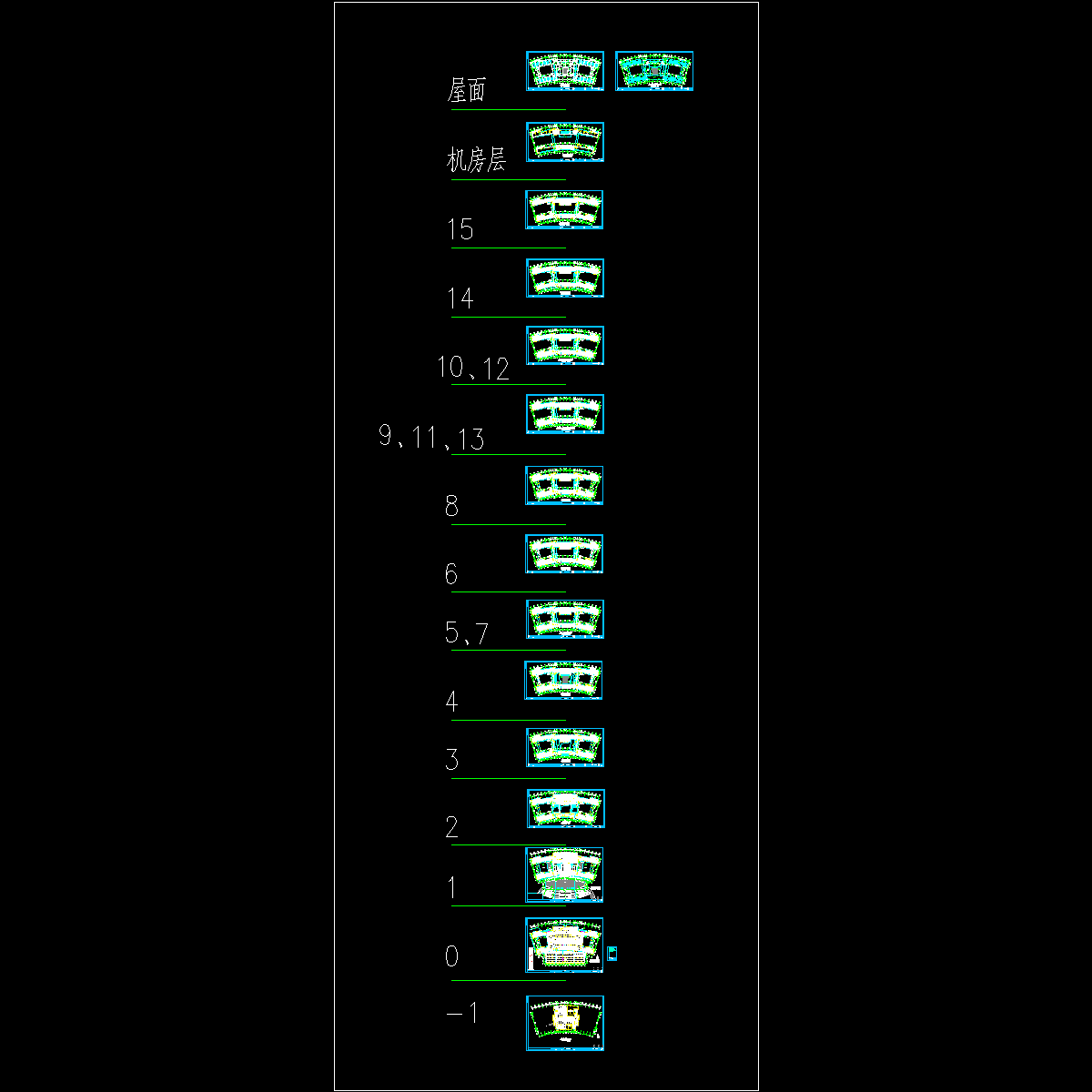

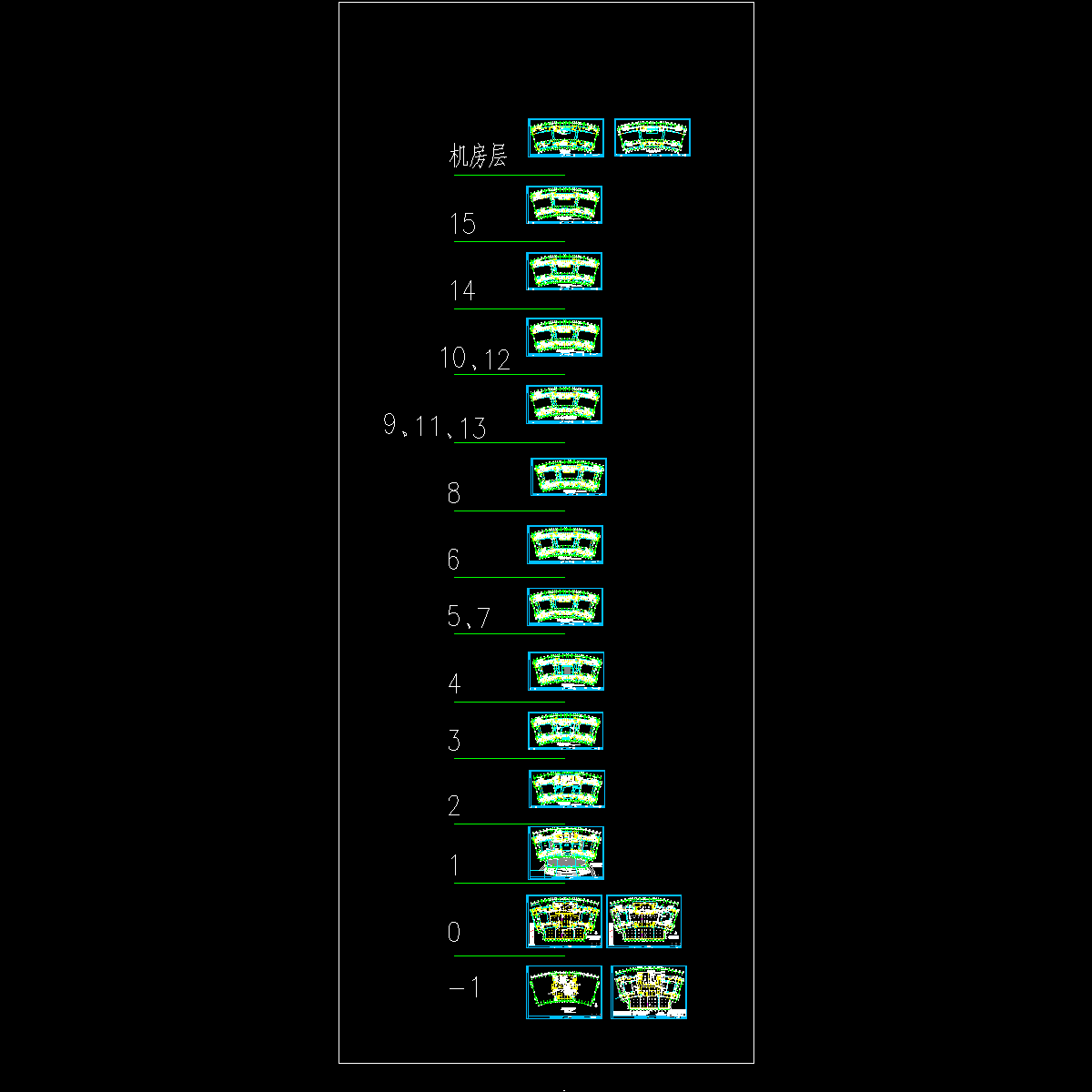

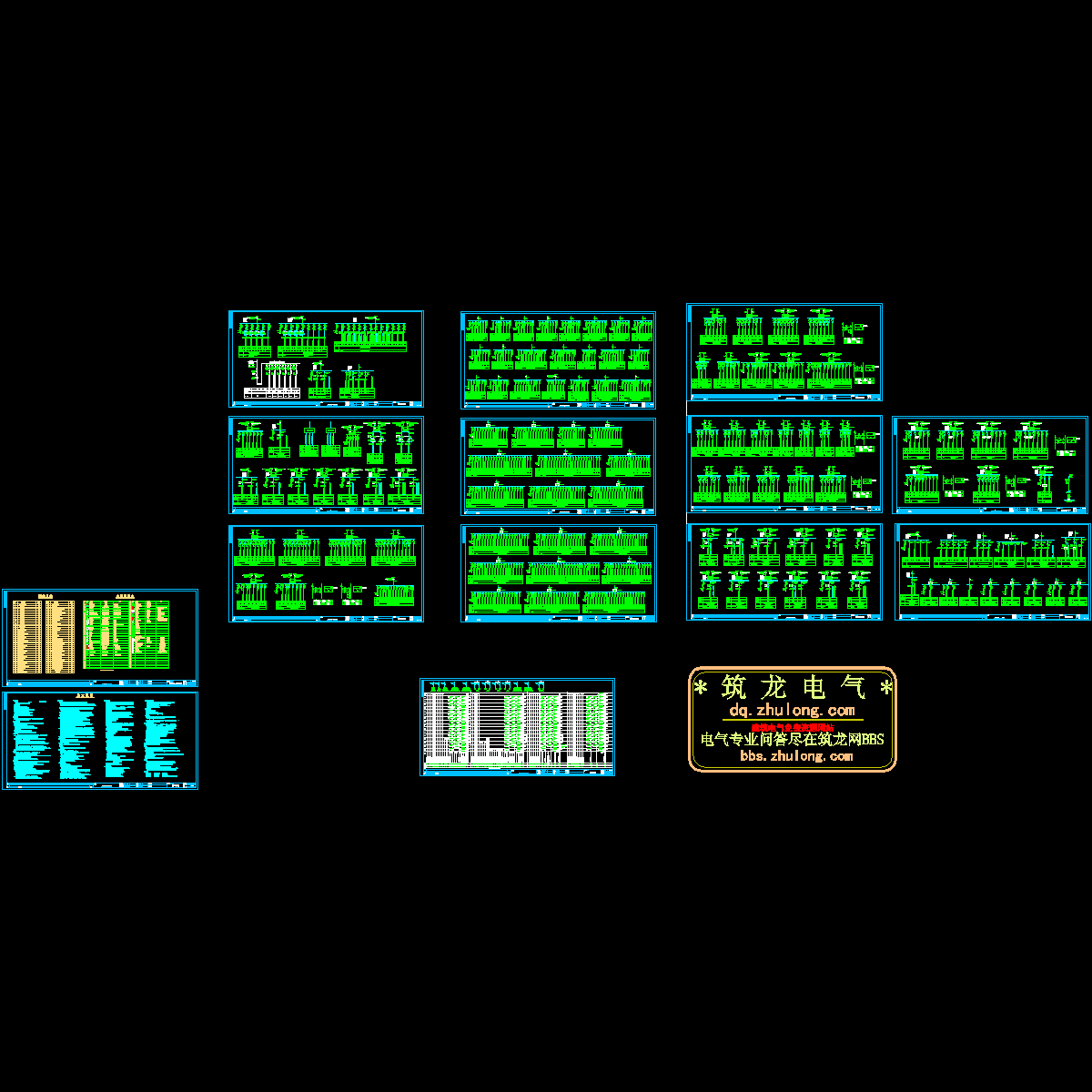

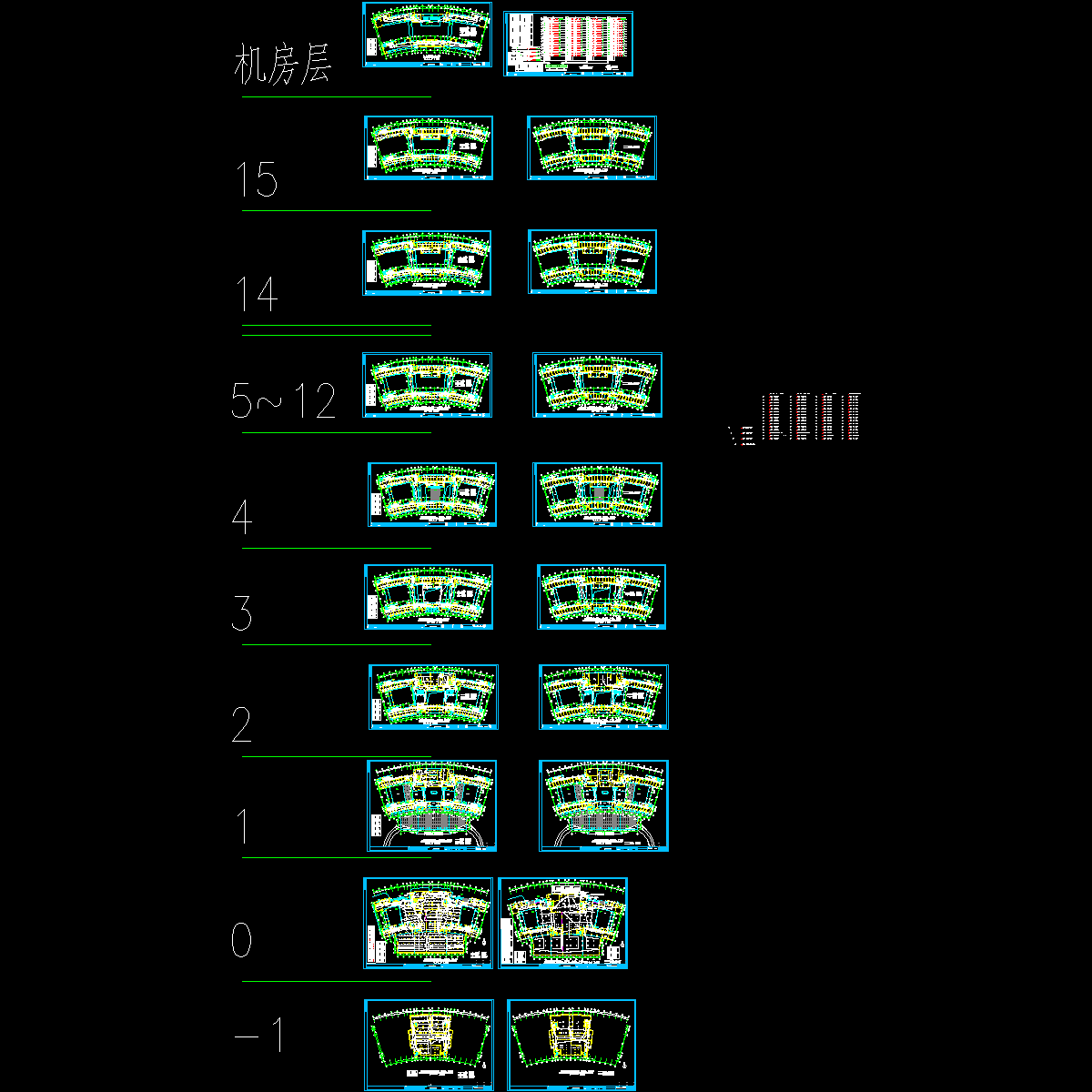

行政中心电气图，，共80张图纸，主要有电气说明，配电系统图，接地、动力及干线、消防、桥架、 等。

主楼为办公楼，16层，建筑总高度71.2M。地下1层为仓库及设备用房。
二. 设计内容 ：
1、动力、照明、空调及其配电系统 2、防雷接地系统 3、火灾自动报警及消防联动控制系统
变电所部分、智能化系统甲方另行委托设计。
三. 供电电源及计量 :
1. 该项目为一类高层，按一类负荷设计供电系统，由供电部门提供两路独立10KV电源,互为备用。
2. 负荷等级：消防用电设备为一级负荷；客梯、生活水泵、排污泵、主要通道（楼梯）照明为一级负荷；计算机中心、通信机房、配电房、卫星接收用房、BA控制室为一级负荷。其余为三级负荷。
3. 地下室设置一个10KV变电所 ，供本楼用电。高供高计。
4. 在低压侧集中补偿，每台变压器低压侧的功率因数补偿至0.92以上。
