超高层写字楼B座塔楼电气施工图平面图及系统图

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:64390.18平方米
  • 建筑地上层数:37层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:配电箱
  • 负荷等级:一级,三级
  • 防雷等级:第二类
  • 项目所在地:湖北
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全
设计总说明:1、项目概要:该项目为 湖北省超高层写字楼B座塔楼 电气施工图 。B座塔楼64390.18平方米。B座塔楼37层,建筑高度169m。写字楼为框筒结构。抗震设防烈度按六度设防。设计使用年限50年。写字楼建筑安全等级为一级,建筑防火:该工程属一类建筑,耐火等级为一级。
2、设计范围:该项目设计包括红线内的以下电气系统:
1 10/0.4kV变配电系统,详电施变配电房专项设计;
2 0.38kV电力配电系统;
3 照明系统;
4 建筑物防雷、接地系统及安全措施。
部分图纸展示:

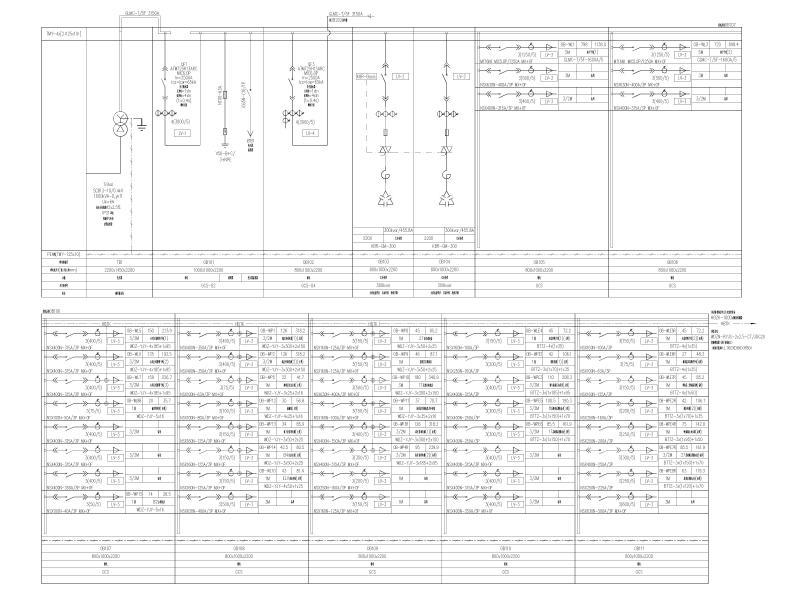

B座塔楼 低压配电系统图(一).jpg
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

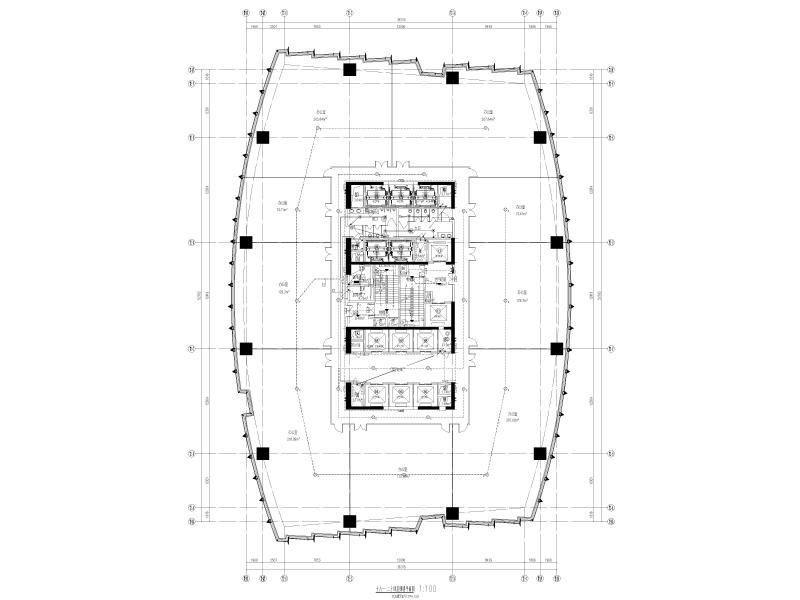

  • 超高层电气施工图 - 1
    超高层电气施工图 - 1

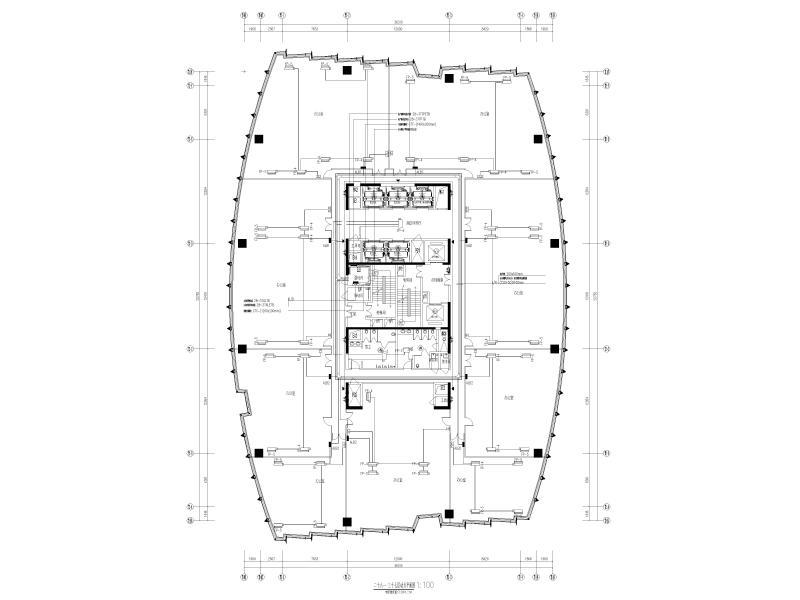

  • 超高层电气施工图 - 2
    超高层电气施工图 - 2

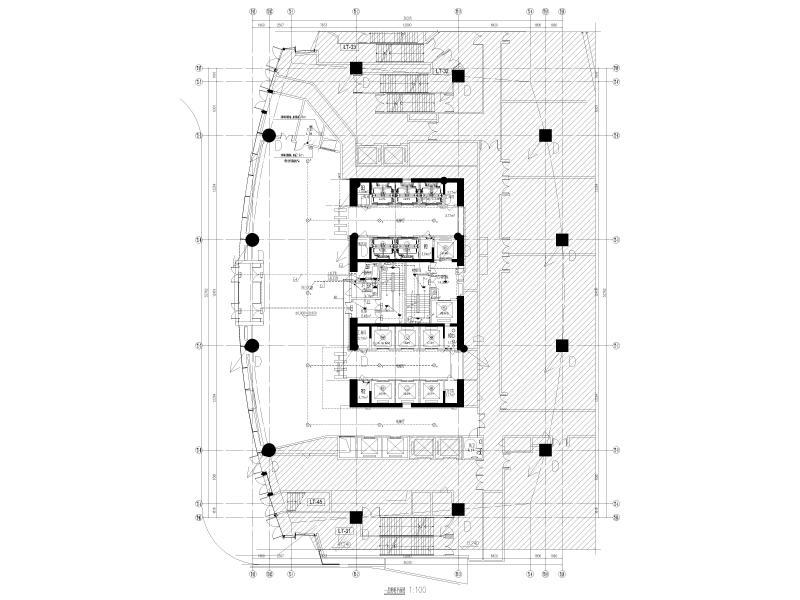

  • 超高层电气施工图 - 3
    超高层电气施工图 - 3
  • 超高层电气施工图 - 4
    超高层电气施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
