知名综合办公楼强弱电电气施工图纸188张.dwg

资料简介
赚取积分

建筑类别：办公
建筑高度：高层建筑
建筑面积：3.5万平方米
图纸设计深度：施工图
参考图纸：188张
设计年代：近代
项目地址：上海
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全
弱电设计： ,综合布线系统,通信系统,广播系统

附件详情

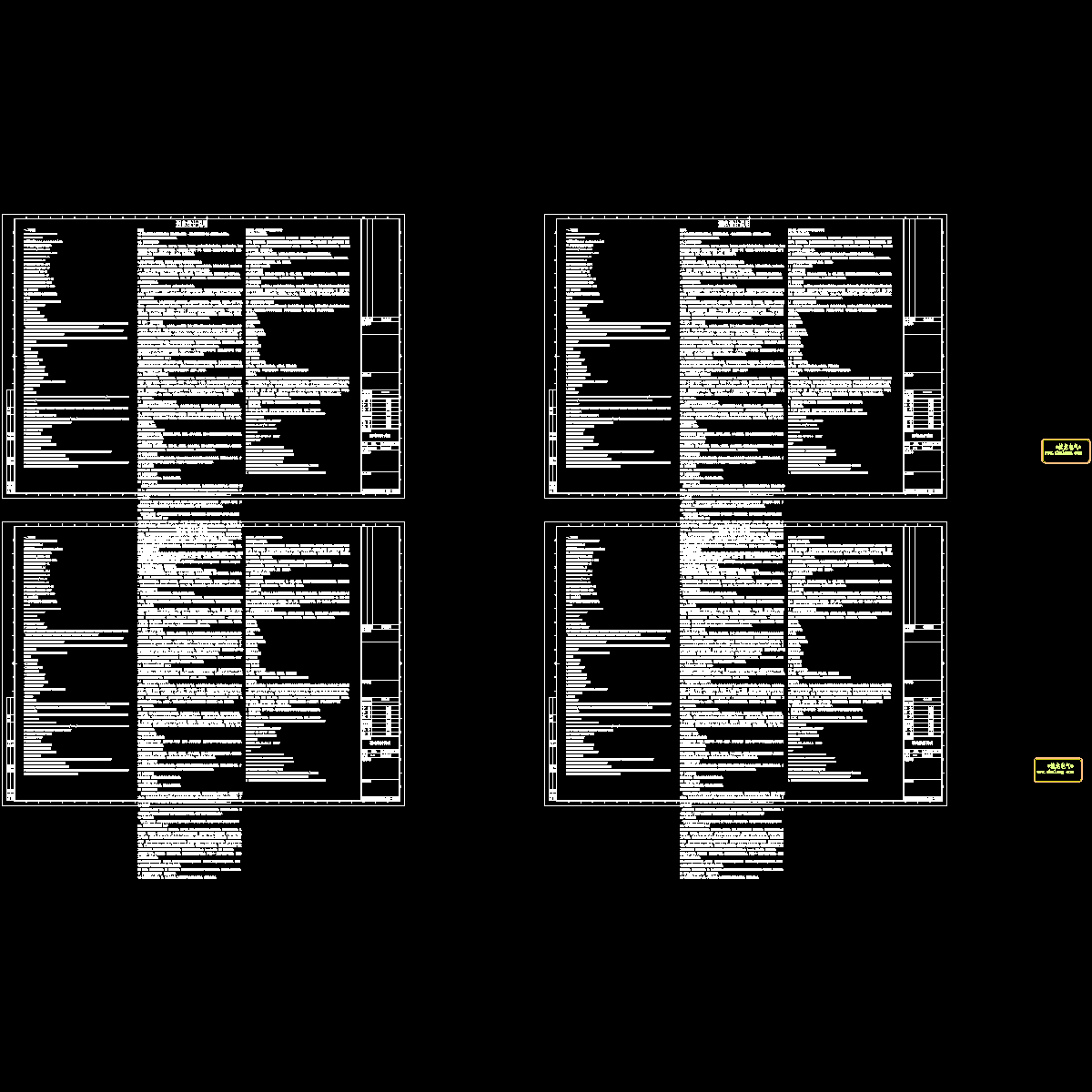

1、强电设计说明；
2、变电所设备及电缆沟布置图
3、配电间低压配电竖干系统图
4、变配电间低压配电系统图
5、动力平面图；
6、；
7、变电所能量管理系统图(EMS)；
8、10KV高压配电系统图；
9、空调风机配电系统图；
10、公共照明配电系统图；
11、发电机配电系统图；
12.数据中心的安保技防系统（SAS）；
13、结构化综合布线系统（PDS）；

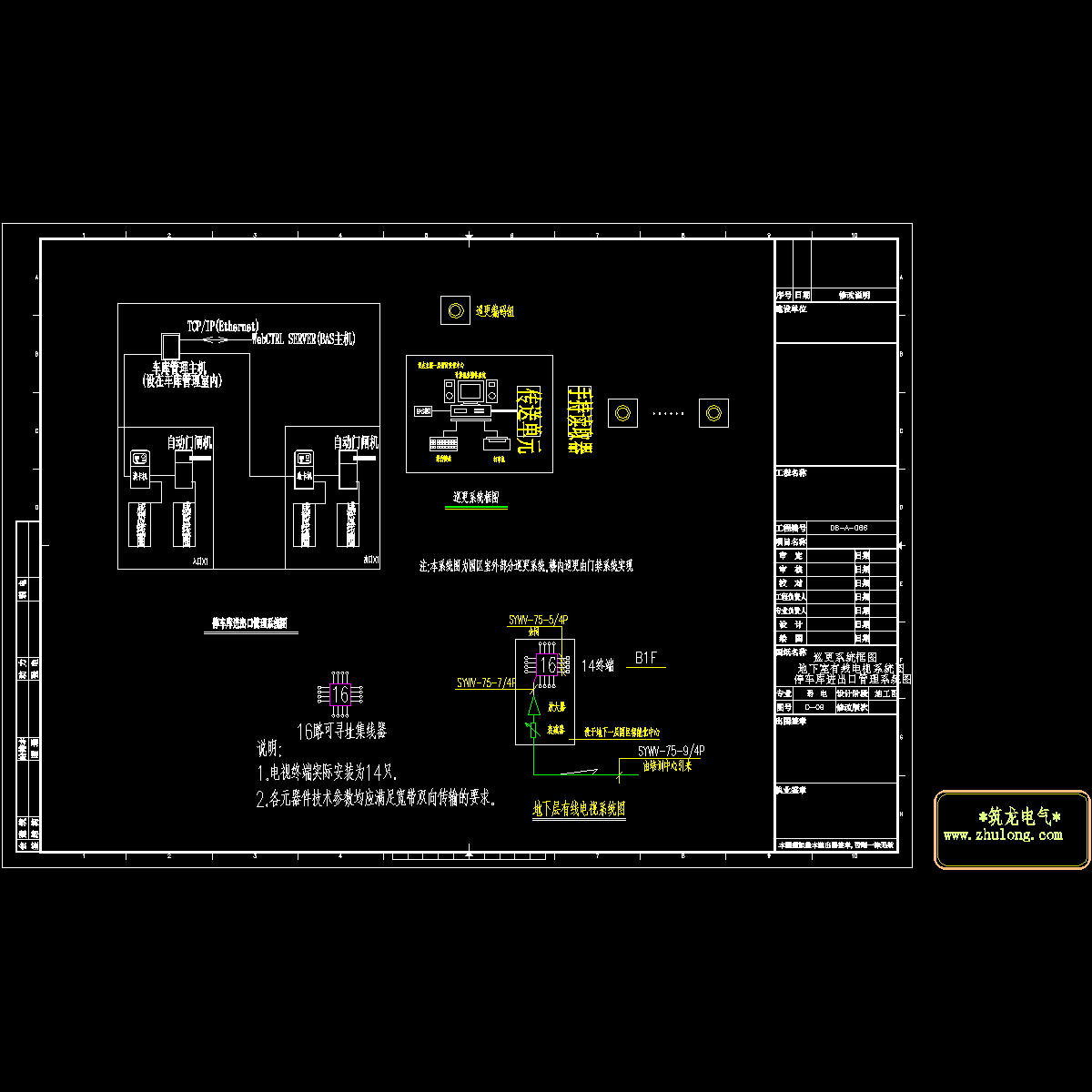

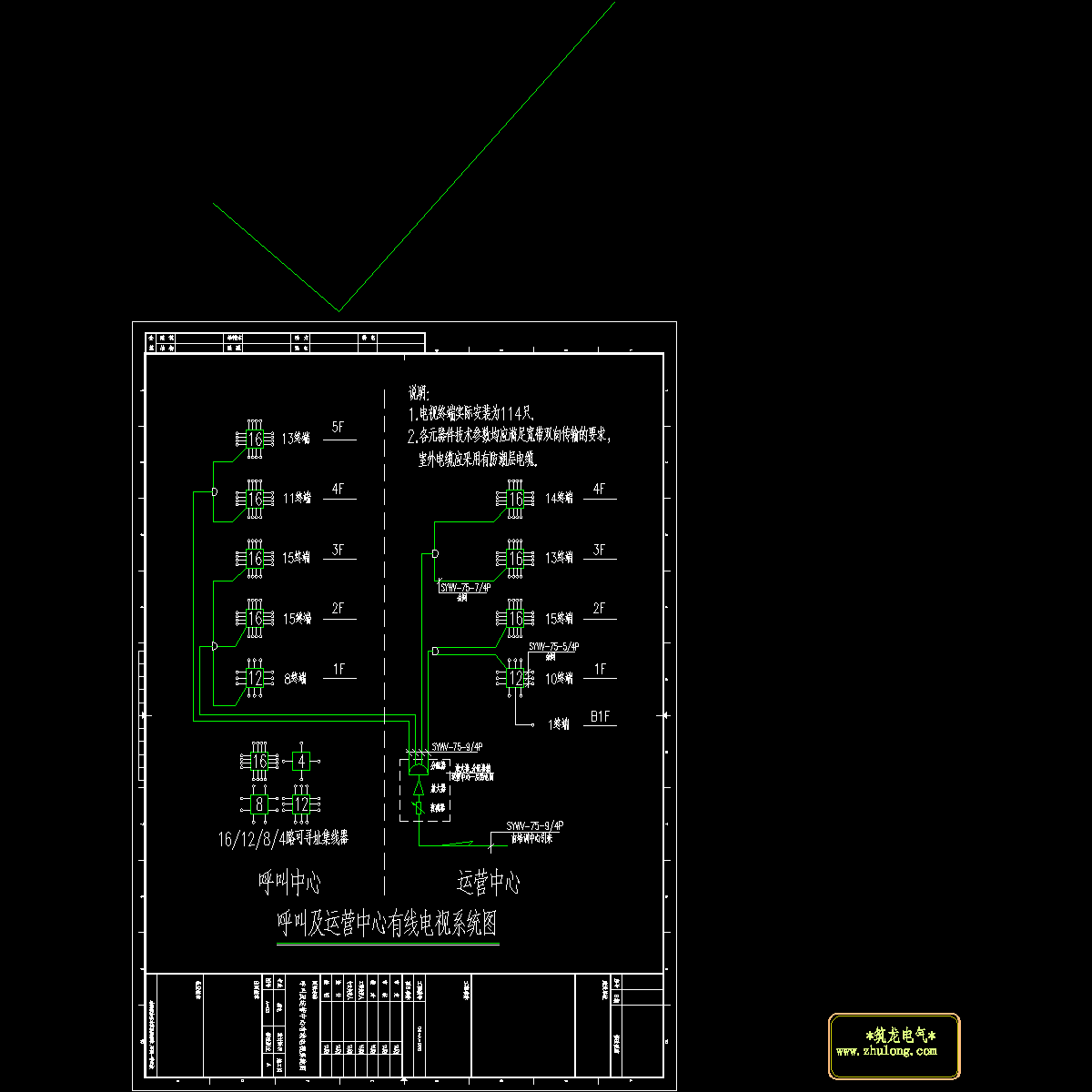

14、有线电视及卫星接收系统（CATV）；
15、背景音乐兼消防广播系统（PAS）；
16、火灾自动报警及消防联动控制系统（FAS）；
17、楼宇设备控制管理系统（BAS）。
18、。

附件详情

该附件为知名综合办公楼全套强弱电电气图，共188张。
项目概况：1．建筑性质：保险公司后援中心，含数据中心、培训中心、呼叫中心、运营中心等；2．建筑面积：建筑面积约3.5万m2
设计内容：1． 10/0.4KV变配电所及发电机及UPS配电系统；
2．照明、动力、空调供配电及控制系统、数据交换系统主机供配电系统；
3．防雷与接地系统；
4．凡涉及环境、机房特殊工艺与以及需二次装修的场所和部位，该资料负责预留相关电源。
5.数据中心的安保技防系统（SAS）；
6．结构化综合布线系统（PDS）；
7．有线电视及卫星接收系统（CATV）；
8．背景音乐兼消防广播系统（PAS）；
9．火灾自动报警及消防联动控制系统（FAS）；
10．楼宇设备控制管理系统（BAS）。

变电所设备及电缆沟布置图

照明动力平面

楼宇设备自控原理图

变配电间低压配电竖干系统图

空调风机配电系统图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
