斜击式水电站技施CAD详图纸.dwg

资料简介
赚取积分

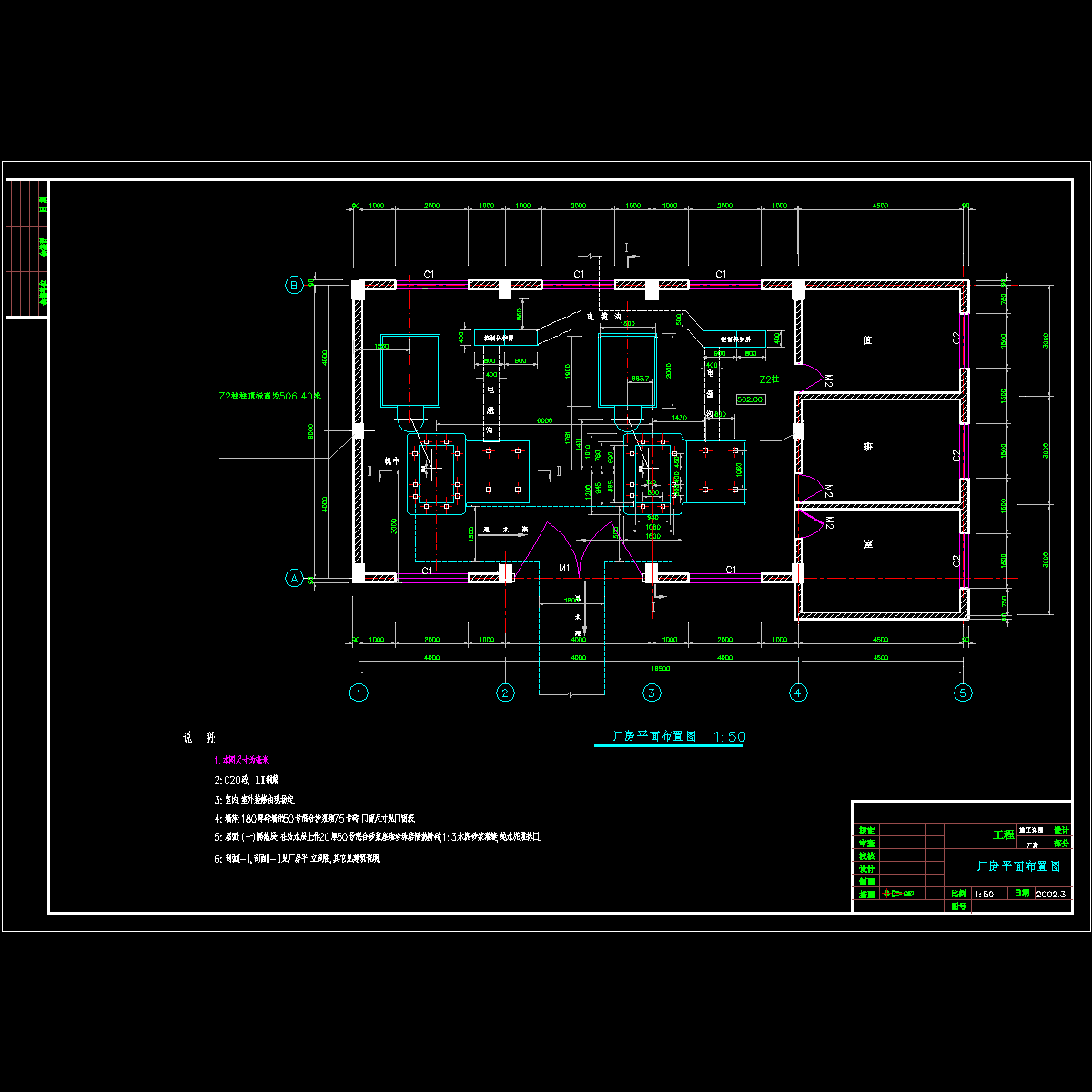

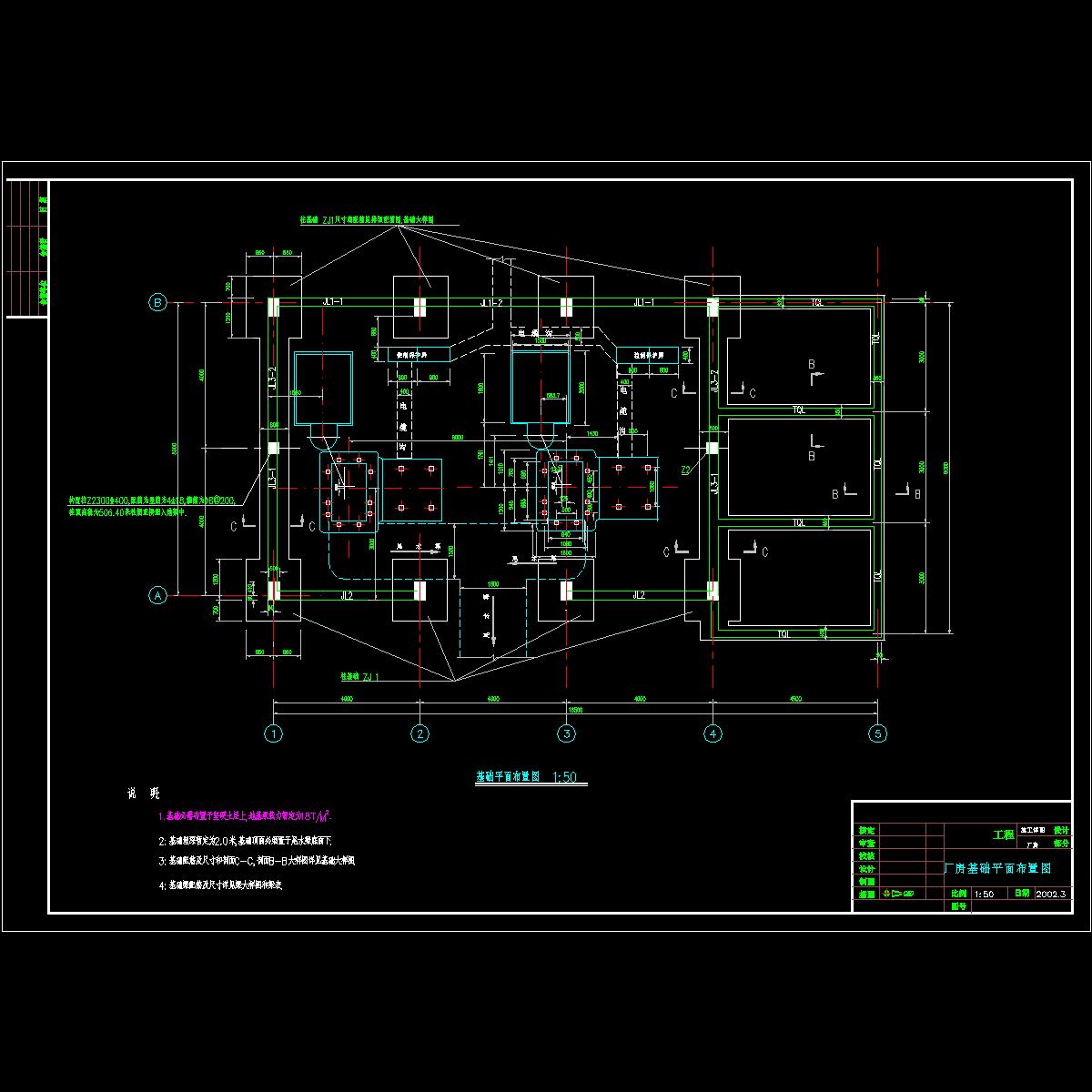

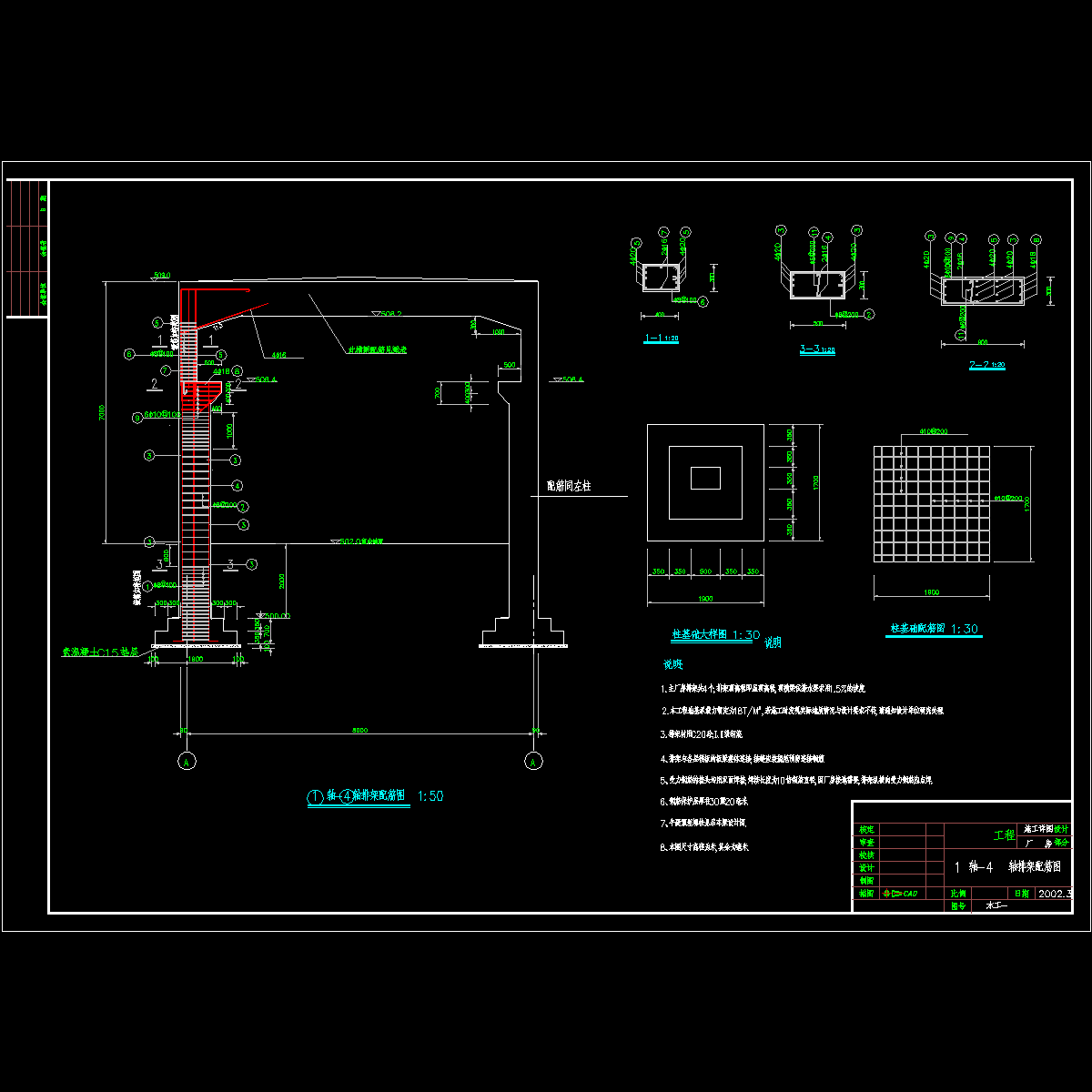

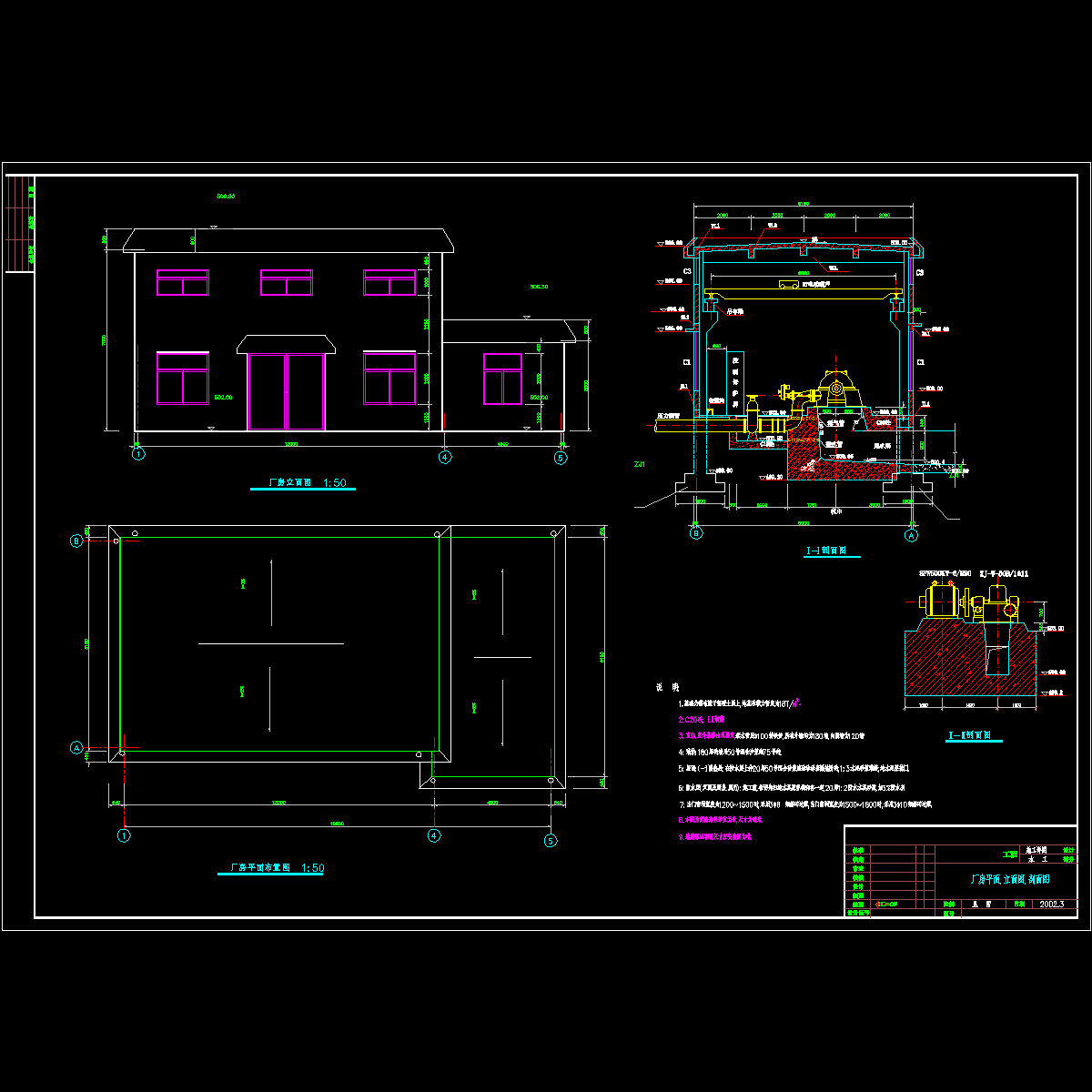

这份参考资料为斜击式水电站技施详图，包括厂房平面布置图，厂房基础平面布置图，厂房平面.立面图.剖面图，1轴-4轴排架配筋图，天面结构图，通用图，1 轴- 5 轴排架结构图，梁表，柱表，机墩结构图等。　　说明：1.本图尺寸为毫米. 　　2:C20砼, ?.?钢筋　　3:室内.室外装修由现场定. 　　4:墙体:180厚砖墙用50号混合沙浆砌75号砖,门窗尺寸见门窗表. 　　5:屋面:(一)隔热层:在防水层上作20厚50号混合砂浆座砌珍珠岩隔热阶砖,1:3水泥砂浆灌缝,纯水泥浆抹口. 　　6:剖面?-?,剖面?-?见厂房平.立剖图,其它见建筑说明. 　　共27张图，
