560米道路亮化工程施工大样图
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
节点大样：灯具
-
负荷等级：三级
-
接地方式：TT
-
项目所在地：内蒙古
-
强电设计：供配电系统,电气照明,接地安全,其它
该附件为内蒙古道路亮化工程施工图。
概况：
该项目为内蒙古锡林浩特市重庆路道路亮化工程为南北向主干路。全长559.888米，双臂高压钠灯26套，中杆灯2套。
采用半截光型灯具，平均照度大于20LX，照度均匀度不低于0.4。
路灯采用分散电容补偿，功率因数达到0.85以上。
灯杆接地电阻小于10欧，配电箱供电系统接地电阻小于4欧。
电缆线路末端压降不高于5。
部分图纸摘录：

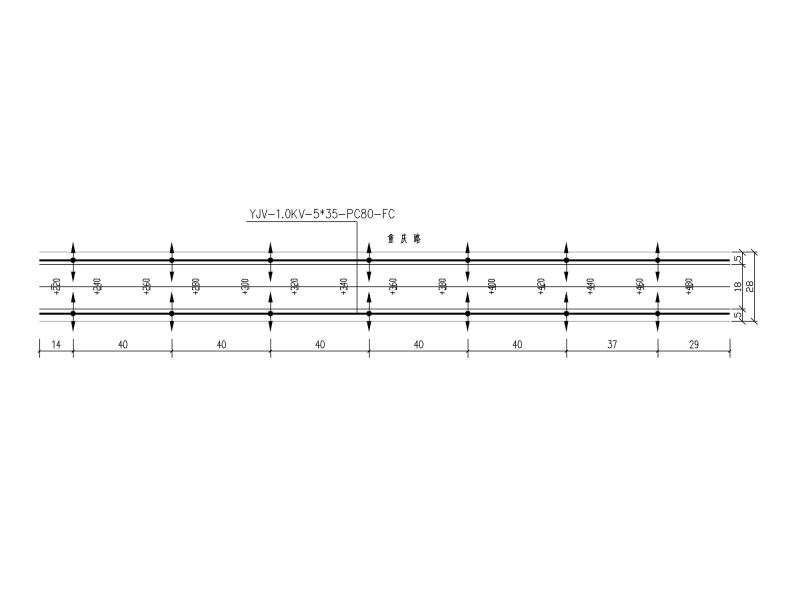

亮化平面图
亮化平面图

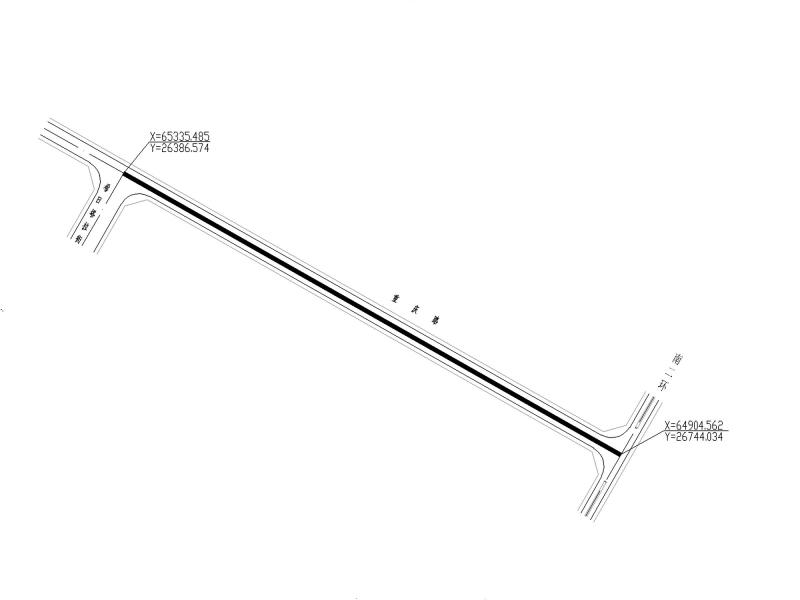

道路总平面图

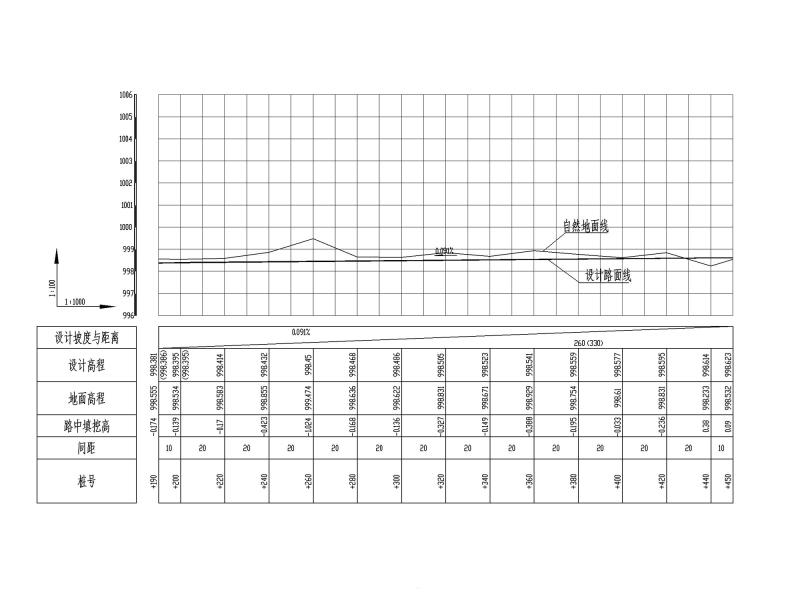

道路纵断图

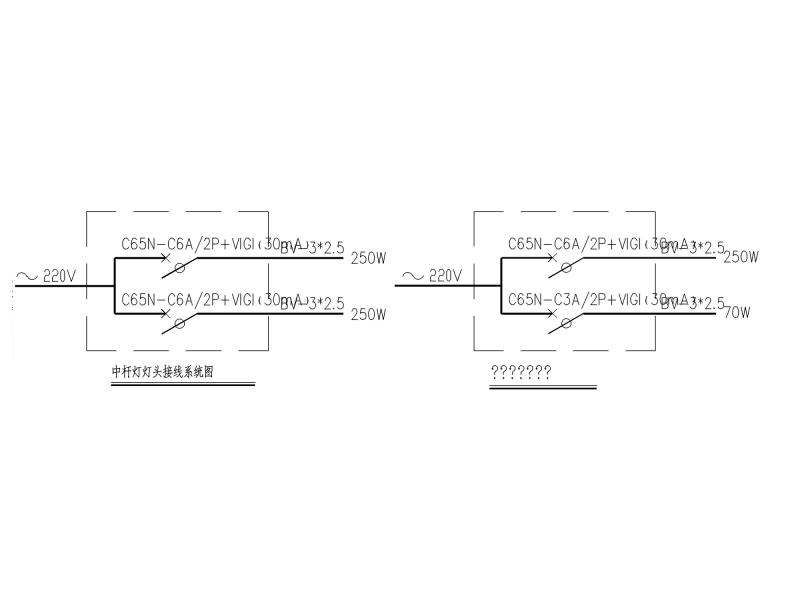

灯头接线系统图
路灯基础、11.5M路灯大样图
道路结构图
