3层坡屋面精品酒店结构施工图纸2018

搜索更多资源
  • 建筑类别：酒店
  • 建筑高度类型：多层建筑
  • 建筑地上层数：3层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础,其它基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
  • 风压：0.30kN/平方米
  • 参考图纸：25张
  • 设计年代：近代
该附件是 3层坡屋面精品酒店 结构施工图 ，出图时间是11月。
建筑概述：酒店位于贵州省贵阳市，主体结构屋面总高度为14.1米。采用独立柱基础+防水底板基础。
附件内含：结构设计总说明、地下室平面结构布置图、独立柱基础平面定位图、地下室结构大样、墙柱平面配筋图、结构平面布置图、梁平面配筋图、板平面配筋图、楼梯结构大样、墙身结构大样、坡屋面梁构造详图......，cad格式，共计图纸25张。

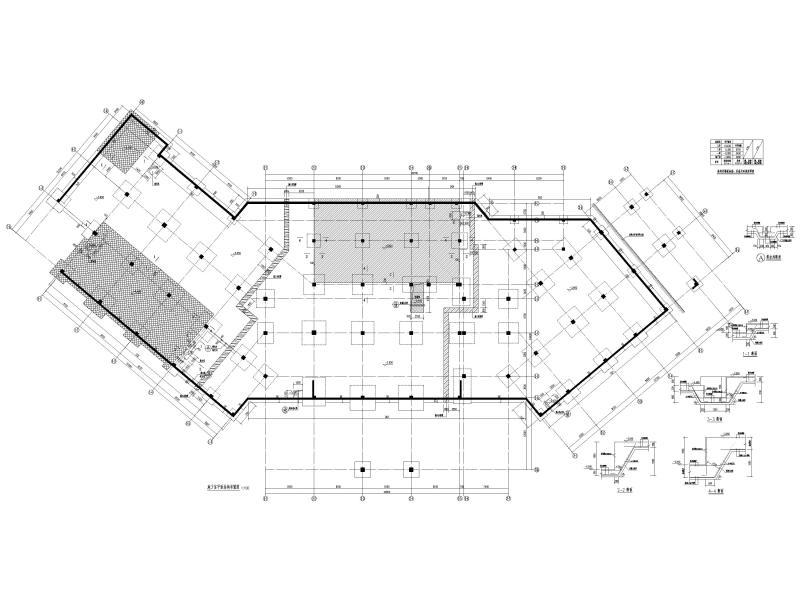

地下室平面结构布置图

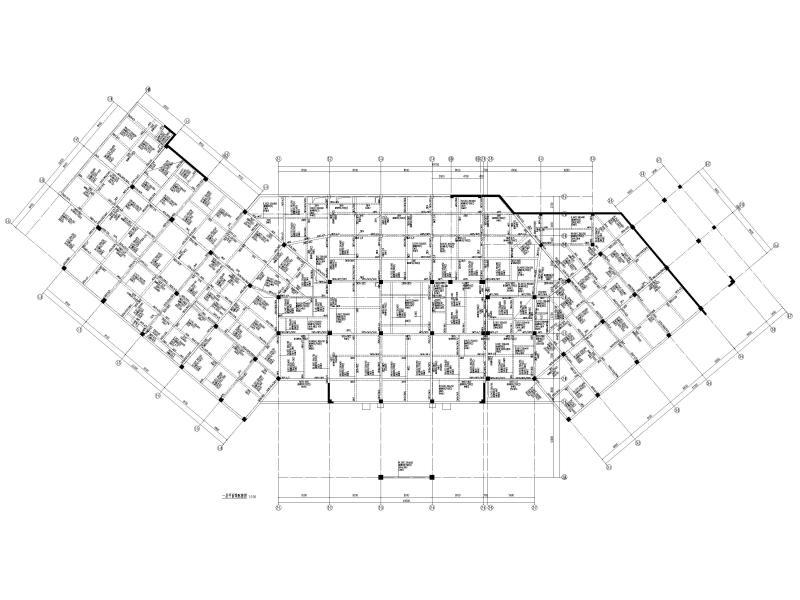

梁平面配筋图

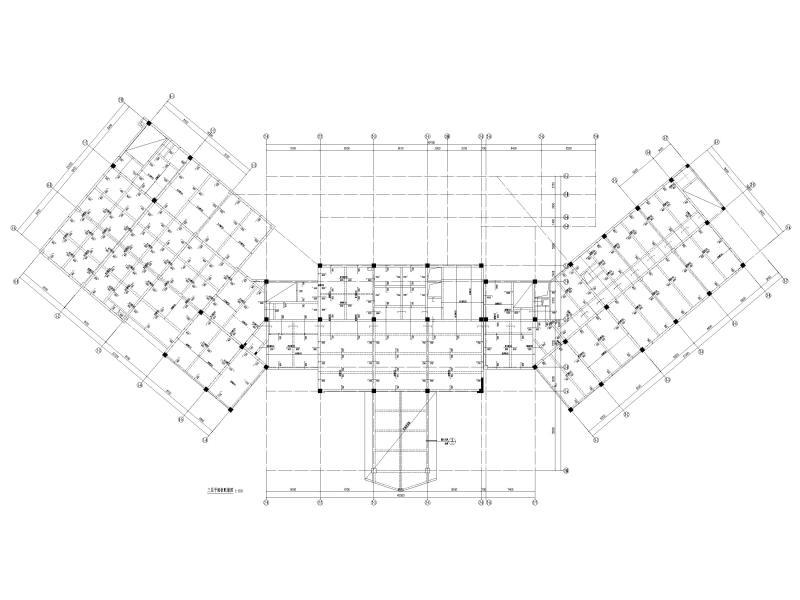

板平面配筋图

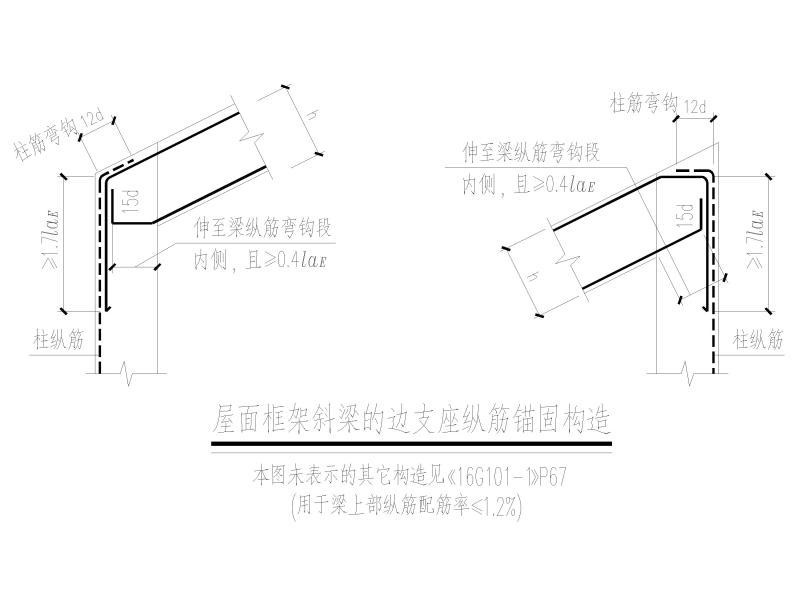

屋面框架斜梁的边支座纵筋锚固构造

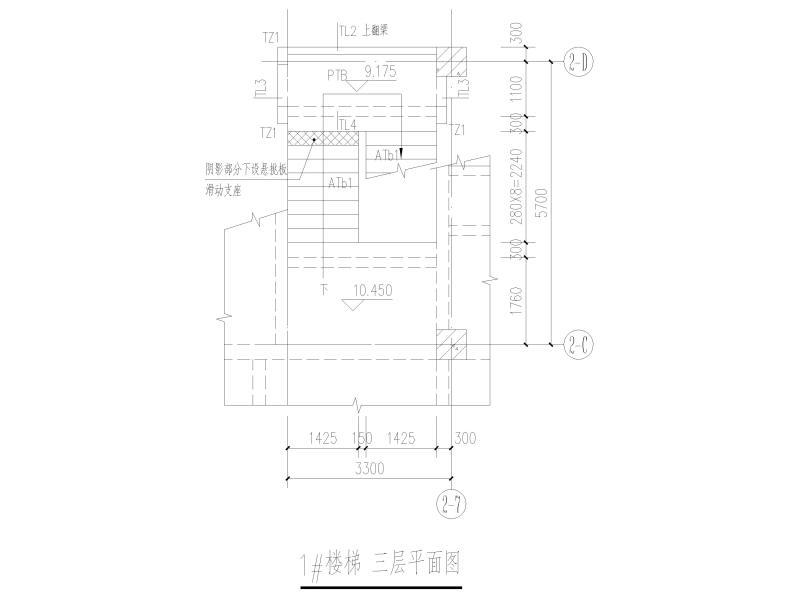

楼梯结构平面图
地下室挡墙大样

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 坡屋面结构图纸 - 1
    坡屋面结构图纸 - 1
  • 坡屋面结构图纸 - 2
    坡屋面结构图纸 - 2
  • 坡屋面结构图纸 - 3
    坡屋面结构图纸 - 3
  • 坡屋面结构图纸 - 4
    坡屋面结构图纸 - 4
  • 坡屋面结构图纸 - 5
    坡屋面结构图纸 - 5
  • 坡屋面结构图纸 - 6
    坡屋面结构图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
