坡屋面梁构造详图纸2018
该附件是
坡屋面梁构造详图2018（CAD）
，共图纸1张。
内容包含：梁内竖向折角处构造详图、坡屋面水平梁构造详图、屋面框架斜梁的边支座纵筋锚固构造、非框架斜梁的边支座纵筋锚固构造、斜梁的梁端箍筋起始位置图、坡屋面梁在中间支座处折角上部钢筋锚固构造图、斜梁集中力附加箍筋及吊筋构造、坡屋面现浇板折角处未设置梁构造图、墙顶部为斜面时顶部构造、坡屋面板在中间支座处折角上部钢筋锚固图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

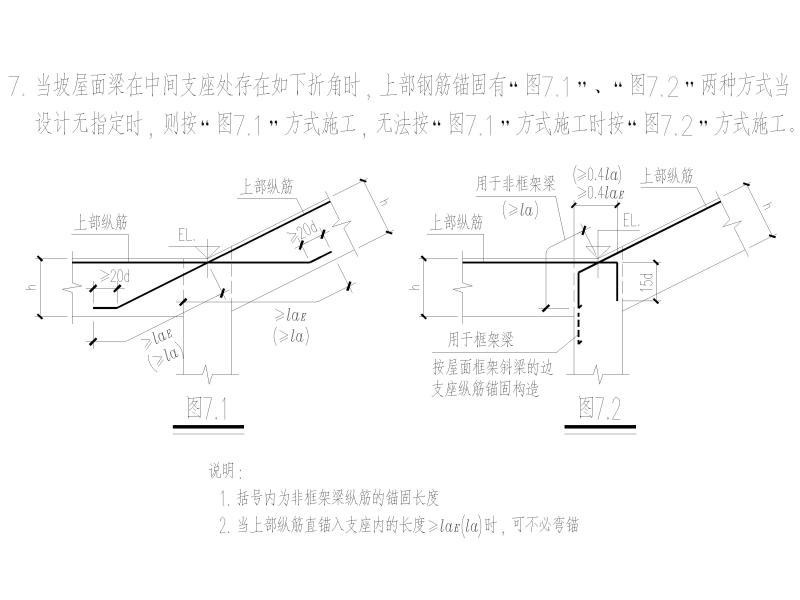

坡屋面梁在中间支座处折角上部钢筋锚固构造图

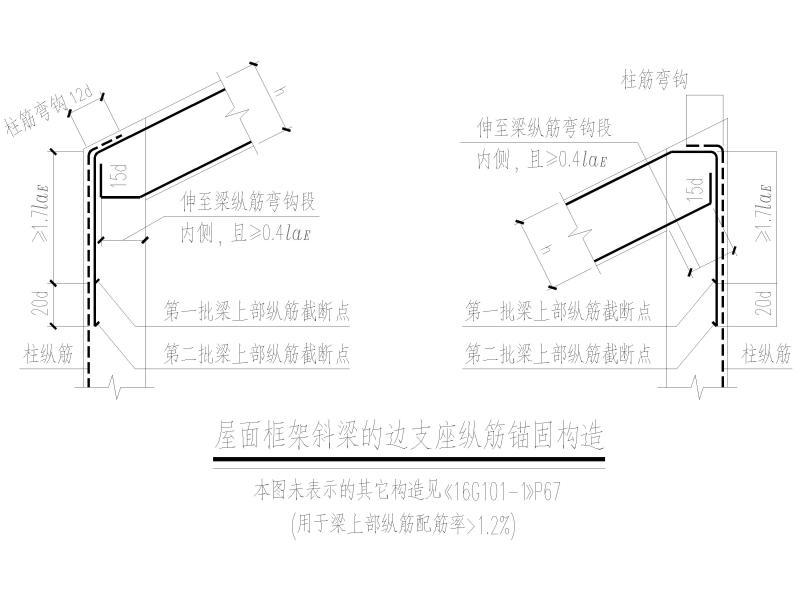

屋面框架斜梁的边支座纵筋锚固构造

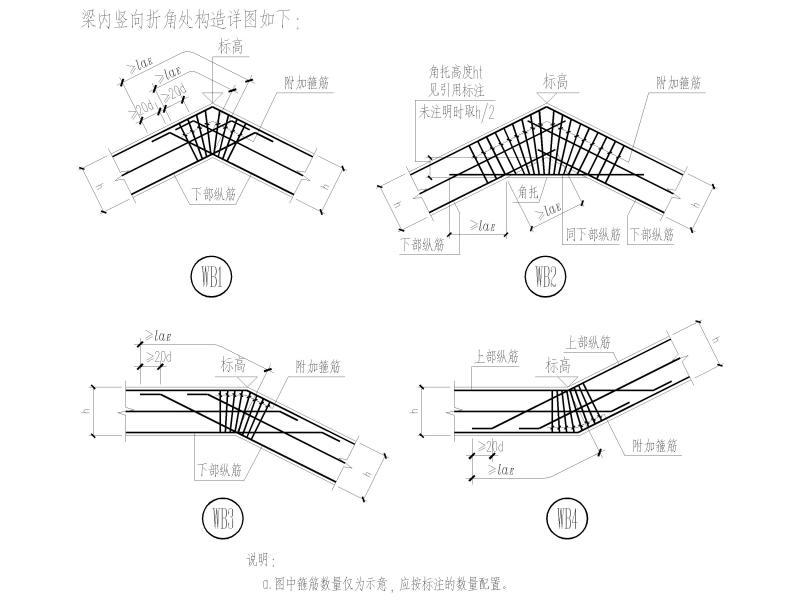

梁内竖向折角处构造详图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
坡屋面构造详图 - 1 -
坡屋面构造详图 - 2 -
坡屋面构造详图 - 3
以上是部分截图，请下载附件后查看完整高清内容
