五环城际铁路施工图纸.

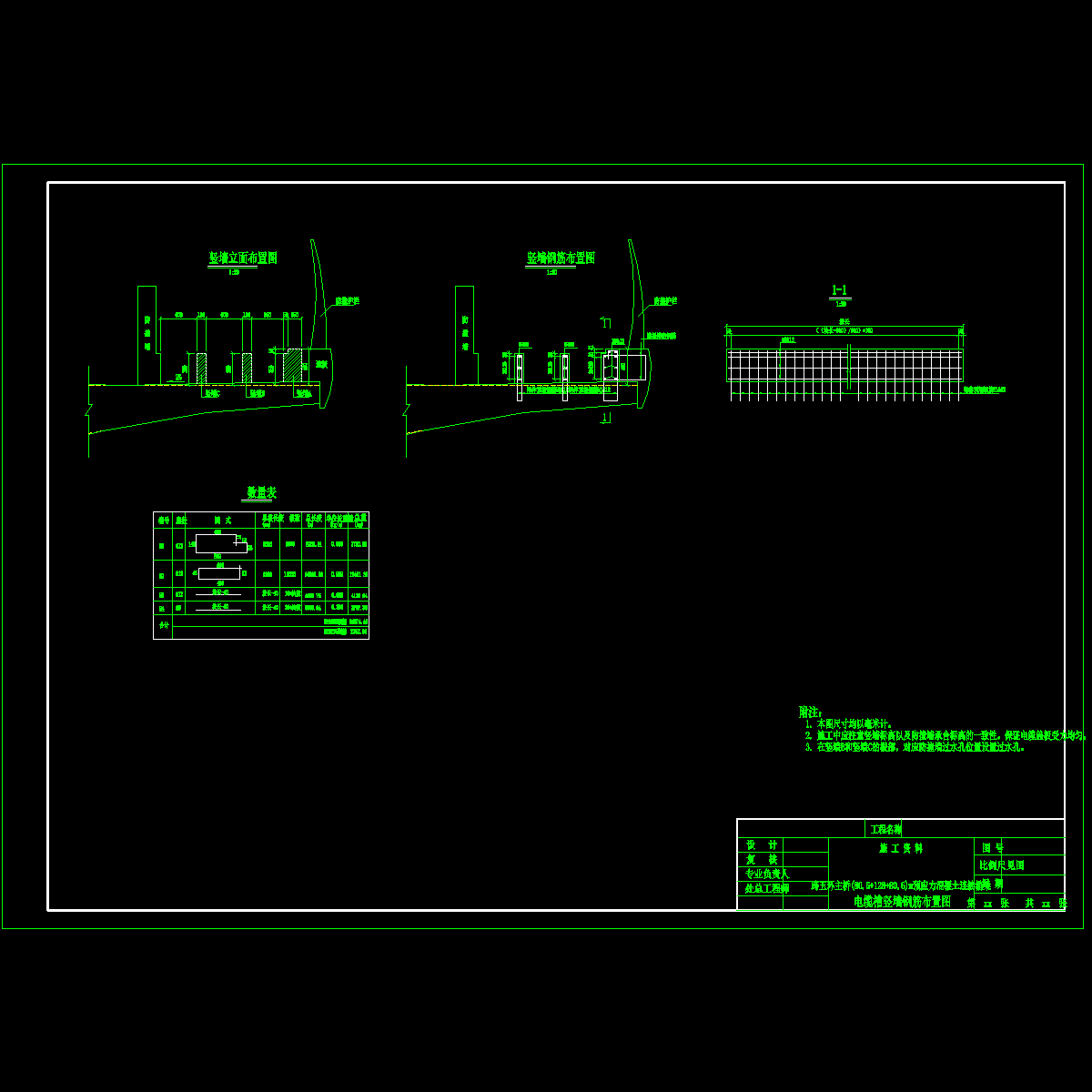

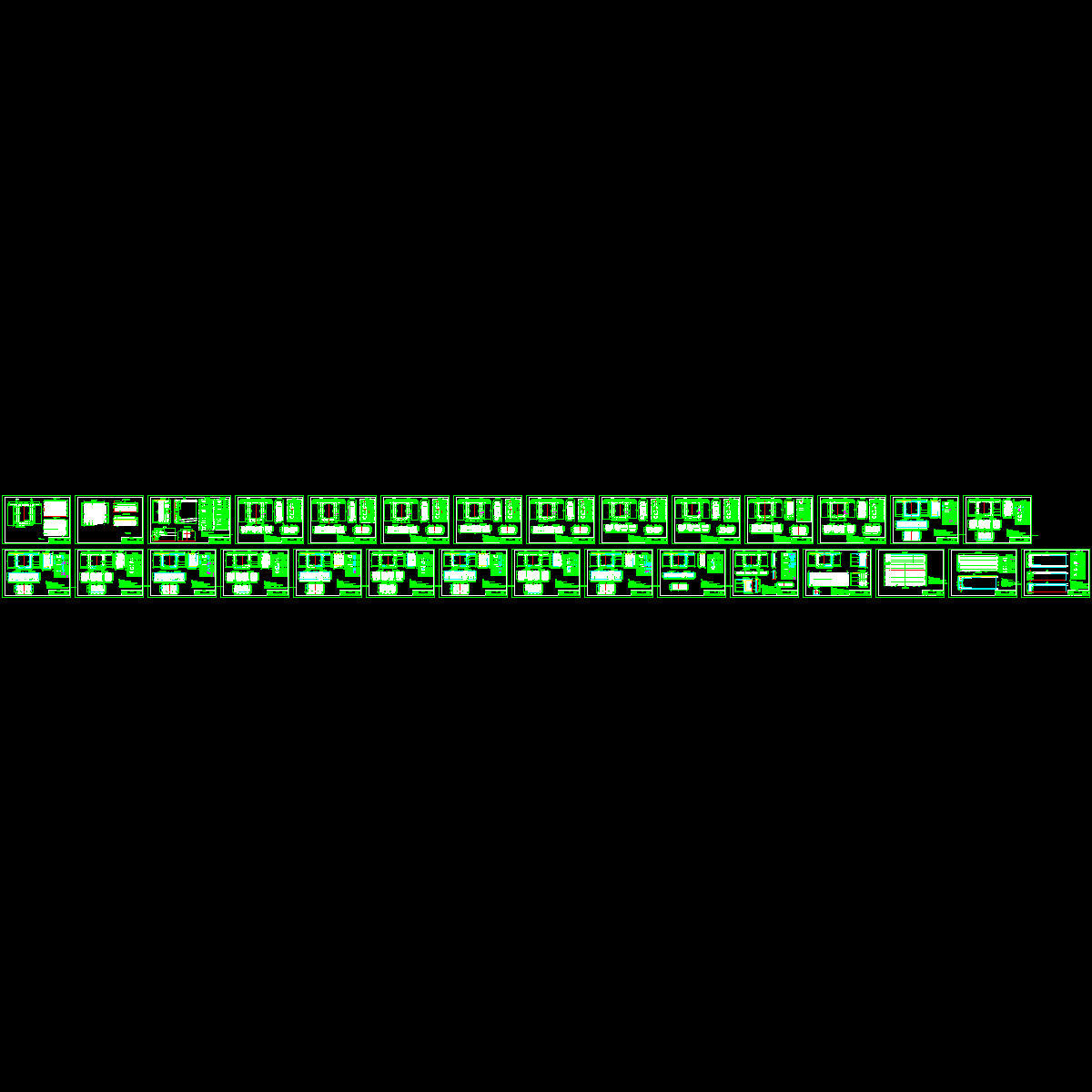

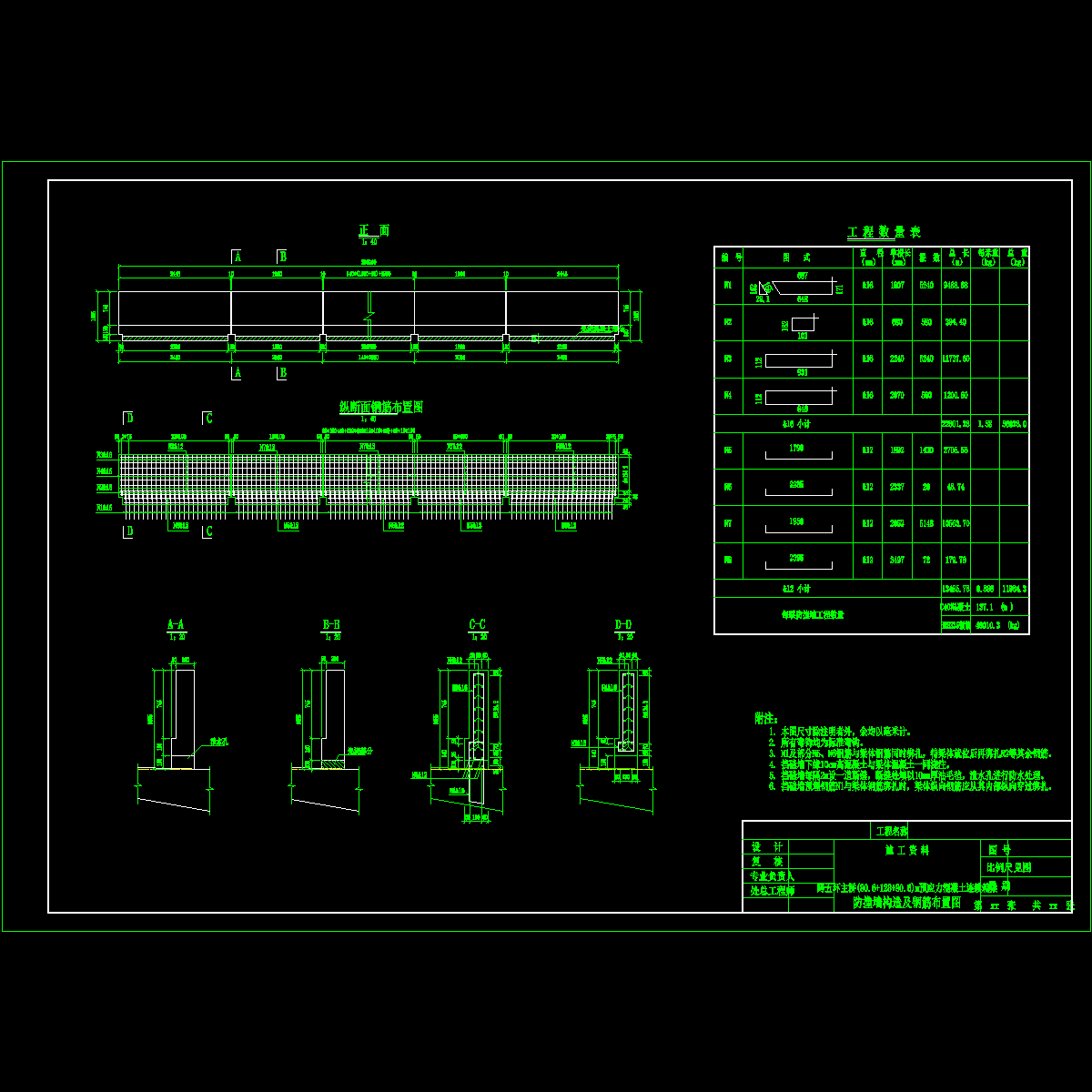

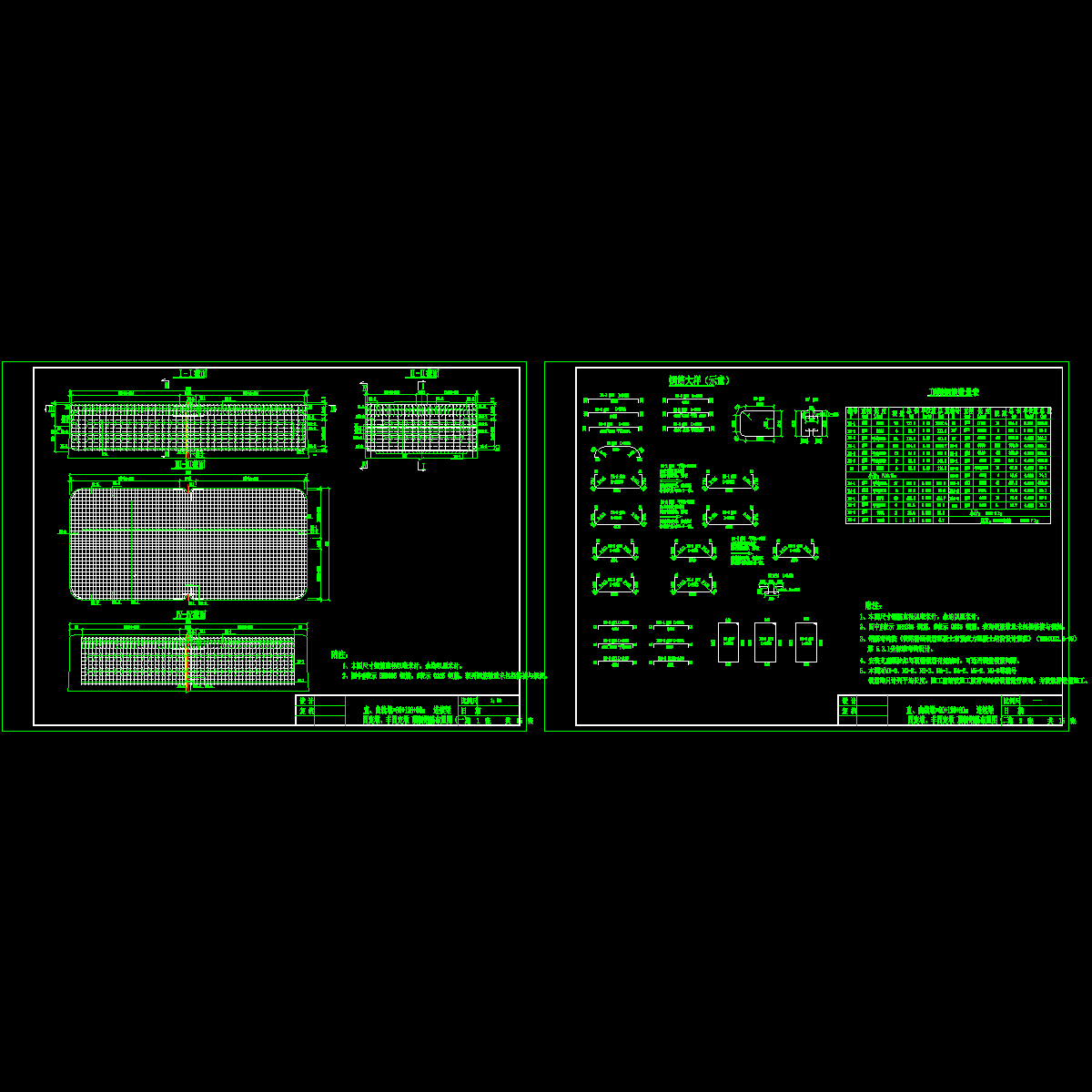

三、适用范围 　　（一）线路情况：客运专线、双线正线，五环主桥位于缓和曲线上，最小曲线半径4500m，线间距5.0m。 　　（二）环境：一般大气条件下无防护措施的地面结构，环境类别为碳化锈蚀环境T1、T2级。 　　 　　四、主要设计原则及设计技术参数 　　（一）建筑结构形式： 　　1.主桥采用预应力混凝土连续箱梁结构，计算跨度为80.6 128 80.6m，支座中心线至梁端0.85m，梁全长290.9m。梁高沿纵向按二次抛物线变化，中支点梁高9.6m（高跨比1/13.3），边支点及跨中梁高5.6m（高跨比1/22.9）， 中跨跨中直线段长9m，边跨直线段长21.95m。截面采用单箱单室、变高度、变截面直腹板形式。箱梁顶宽13.4m，底宽7.0m。顶板厚度除梁端附近外均为450~650mm，按折线变化；腹板厚640~1100mm，按折线变化；底板由跨中的800mm按二次抛物线变化至根部的1200mm。全联在端支点、中跨中及中支点处共设置5个横隔板。隔板厚度：边支座处1.5m，中跨中0.8m，中支点处3.0m。横隔板设有孔洞，供检查人员通过。箱梁两侧腹板与顶底板相交处外侧均采用圆弧倒角过渡。 　　2.桥面宽度：防撞墙内侧净宽9.4m，桥上人行道栏杆内侧净宽13.2m，桥面板宽13.4m，桥梁建筑总宽13.8m。 　　3.曲线上梁按曲梁曲做布置，梁体沿线路左线中心线布置，相应的梁体轮廓尺寸均为沿线路左线中心线的展开尺寸，梁体轮廓、普通钢筋、预应力钢束及管道等均以线路左线中心线为基准线沿径向依据曲率进行相应的调整，支座亦按径向布置。 　　图纸有： 　　80 128 80m矩形顶帽补(主墩). 　　128m连续梁设计说明. 　　电缆槽竖墙钢筋布置图. 　　防落梁措施构造图. 　　防撞墙构造及钢筋布置图. 　　工程数量表. 　　建议施工顺序图. 　　接触网一般支柱、下锚支柱基础构造图. 　　桥面布置示意图. 　　施工阶段梁体挠度表. 　　主梁构造图. 　　综合接地构造图. 　　等等共18个图纸文件
