站房空调系统毕业设计方案图纸.dwg

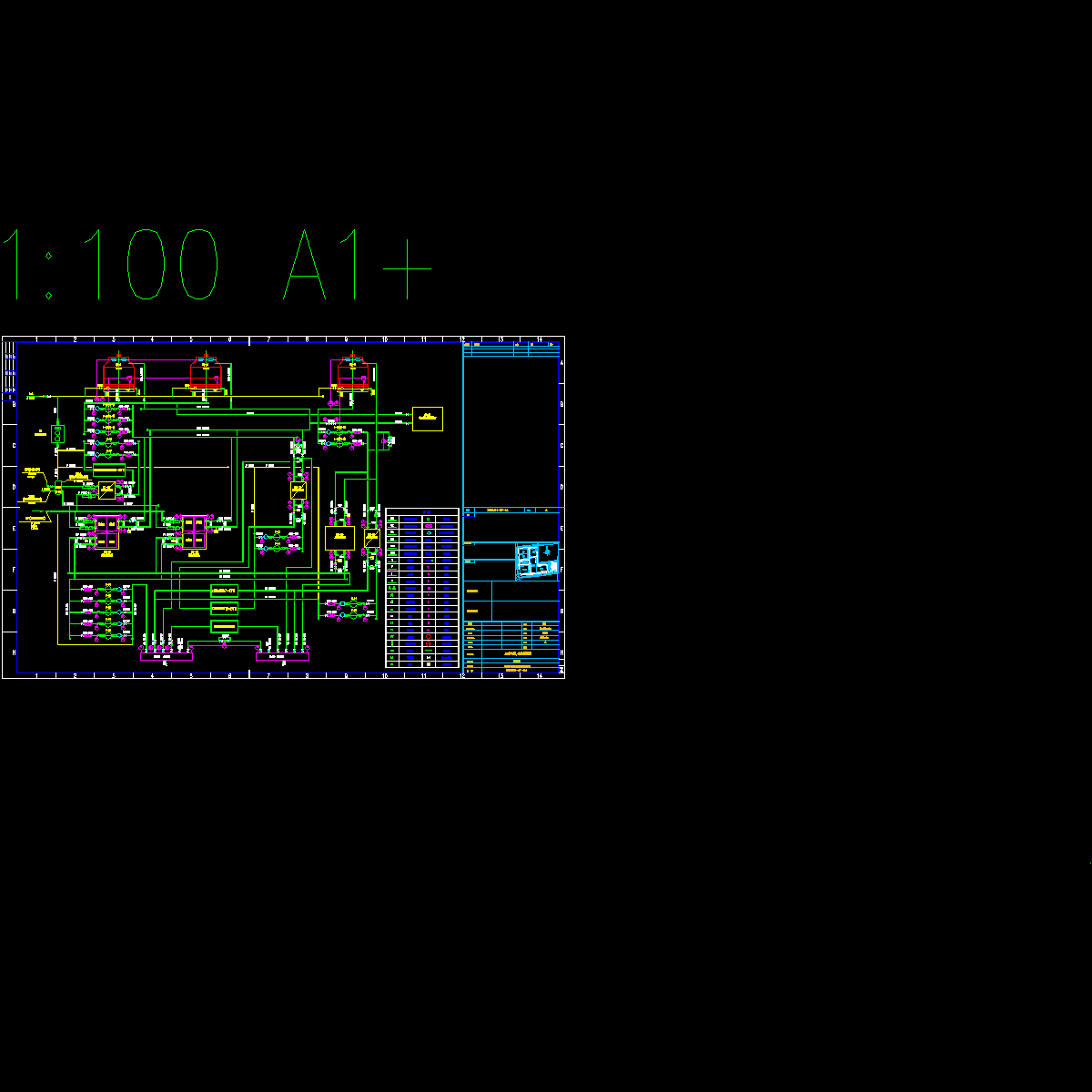

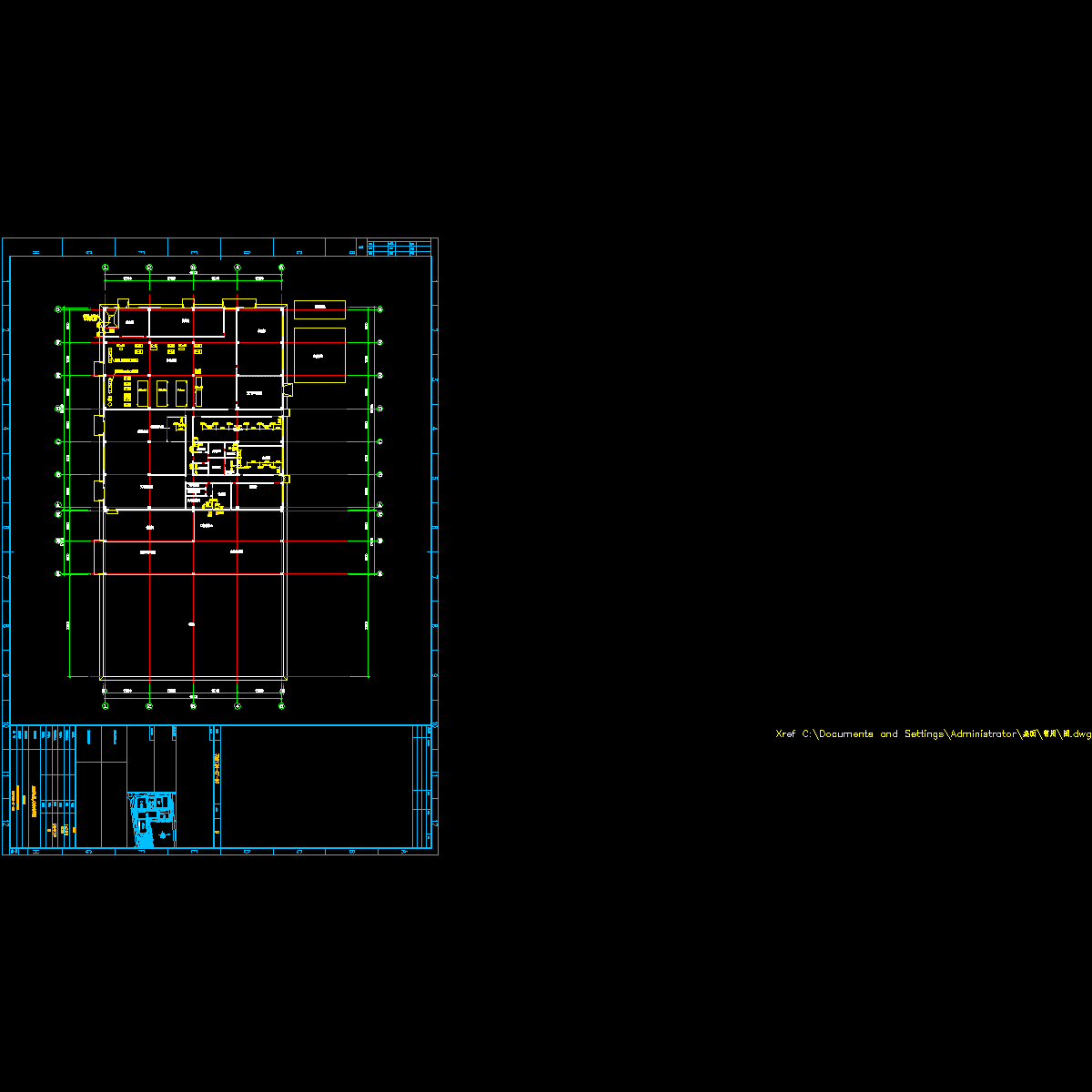

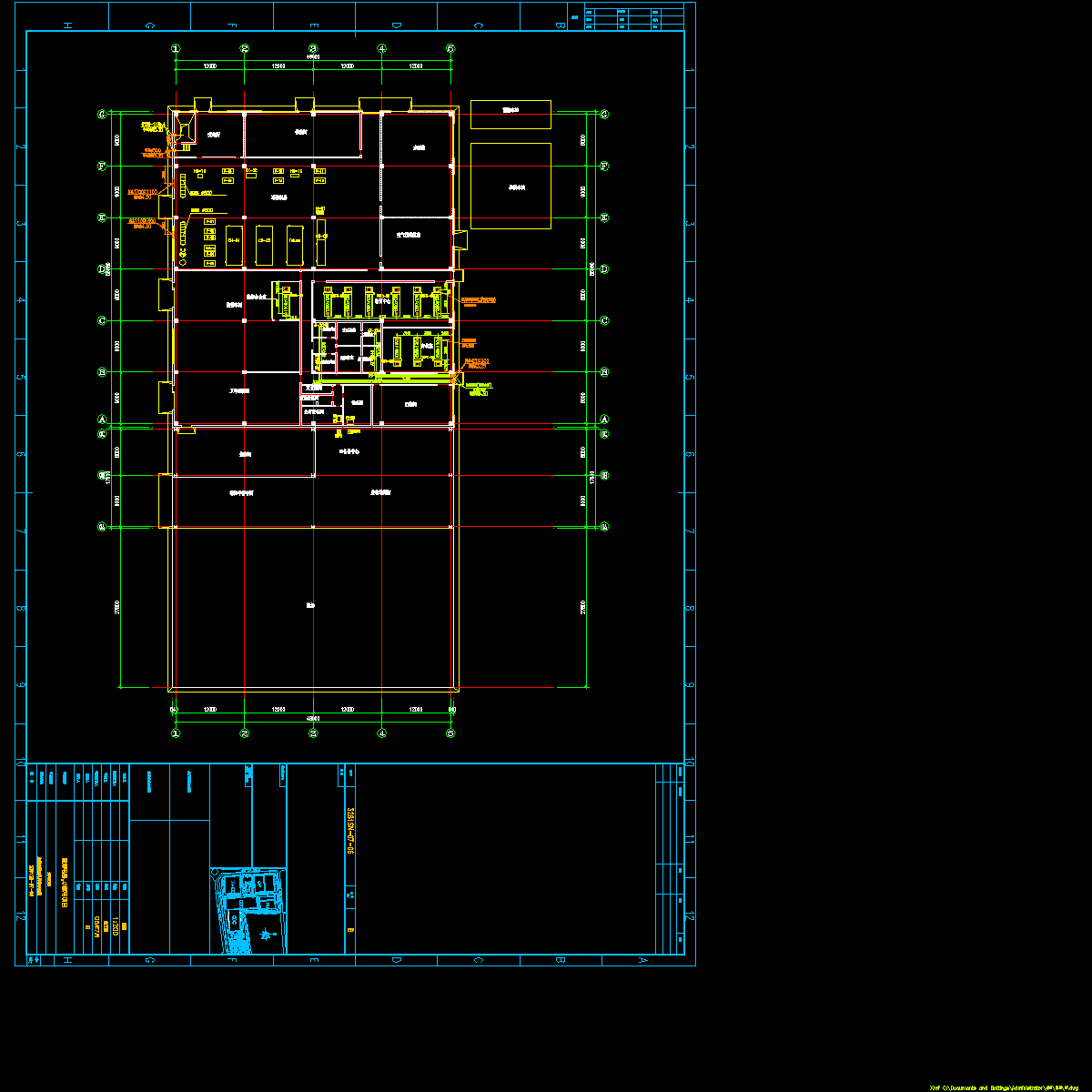

办公区域空调面积为268m2,总冷负荷为49kw,总热负荷为42kw；空调冷冻水,夏季工艺冷冻水均由冷冻机提供,总冷负荷为5398kw,选用两台溴化锂制冷机；7-12°C的工艺冷冻水夏季由制冷机直接供给,冬季由1台板式热交换器提供,板式热交换器冷侧是冷却塔提供的5-10°C的冷却水。 　　该资料包含底层空调通风风管平面图，底层空调水管平面图，底层空调通风设备平面图，带检测控制点制冷空调系统流程图，冷冻机房设备平面图，冷冻机房水管平面图等。
