污水厂加氯间CAD施工图纸.dwg

附件详情 该项目为咸宁市某河污染综合治理工程污水污泥处理工程加氯间。单层钢筋混凝土框架结构。   总建筑面积234M2,建筑基底面积244.5M2。建筑抗震设防烈度为6度,建筑耐火等级为二级;火灾危险性分类为乙类。建筑合理使用年限为50年。   该项目设计标高±0.000米相当于黄海高程25.30米。室内外高差0.300米。   该项目屋面防水等级为Ⅱ级。   建筑物混凝土结构的环境类别:设计地面以上一类,设计地面以下为二a类。   裂缝控制等级:三级。   基本风压:Wo=0.35kN/m¢,地面粗糙度:B类。   设计荷载标准值:   恒载:屋面防水隔热层 3.05KN/m¢;屋面找坡材料容重≤6.0KN/m£   使用活荷载:不上人屋面:0.5KN/m¢   污水处理规模:近期为6万m3/d,远期增加6万m3/d。加氯间供污水二级处理出水加氯消毒,土建按远期12万m3/d规模设计, 设备按6万m3/d安装。   加氯间包括氯库间、真空加氯机间和氯吸收装置间。二级处理出水消毒加氯量按5~12mg/L设计.氯库间氯瓶储备量设12个氯瓶,8个在线,分成两个汇流排,每排设置5个瓶位。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

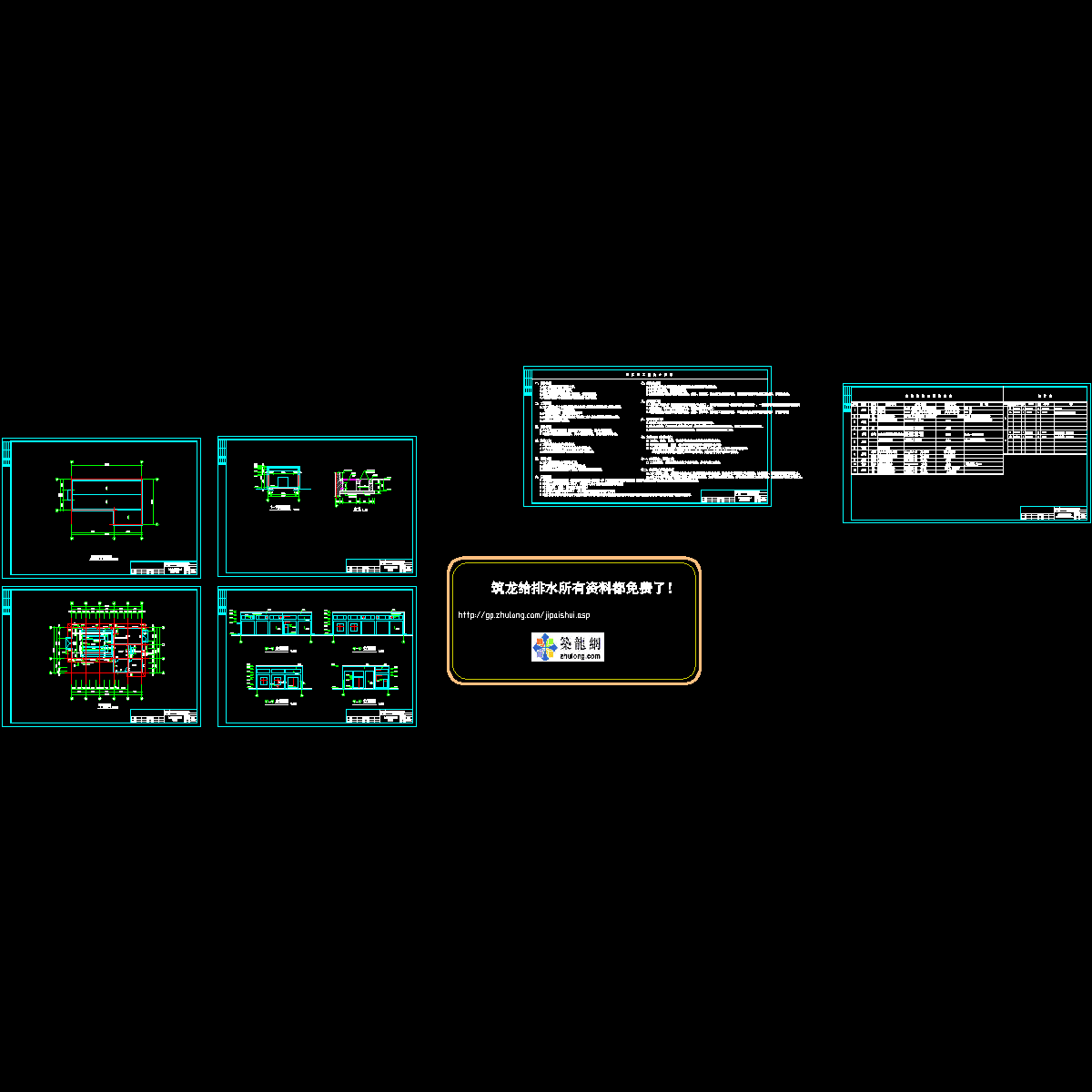

  • 加氯间建筑.dwg
    加氯间建筑.dwg

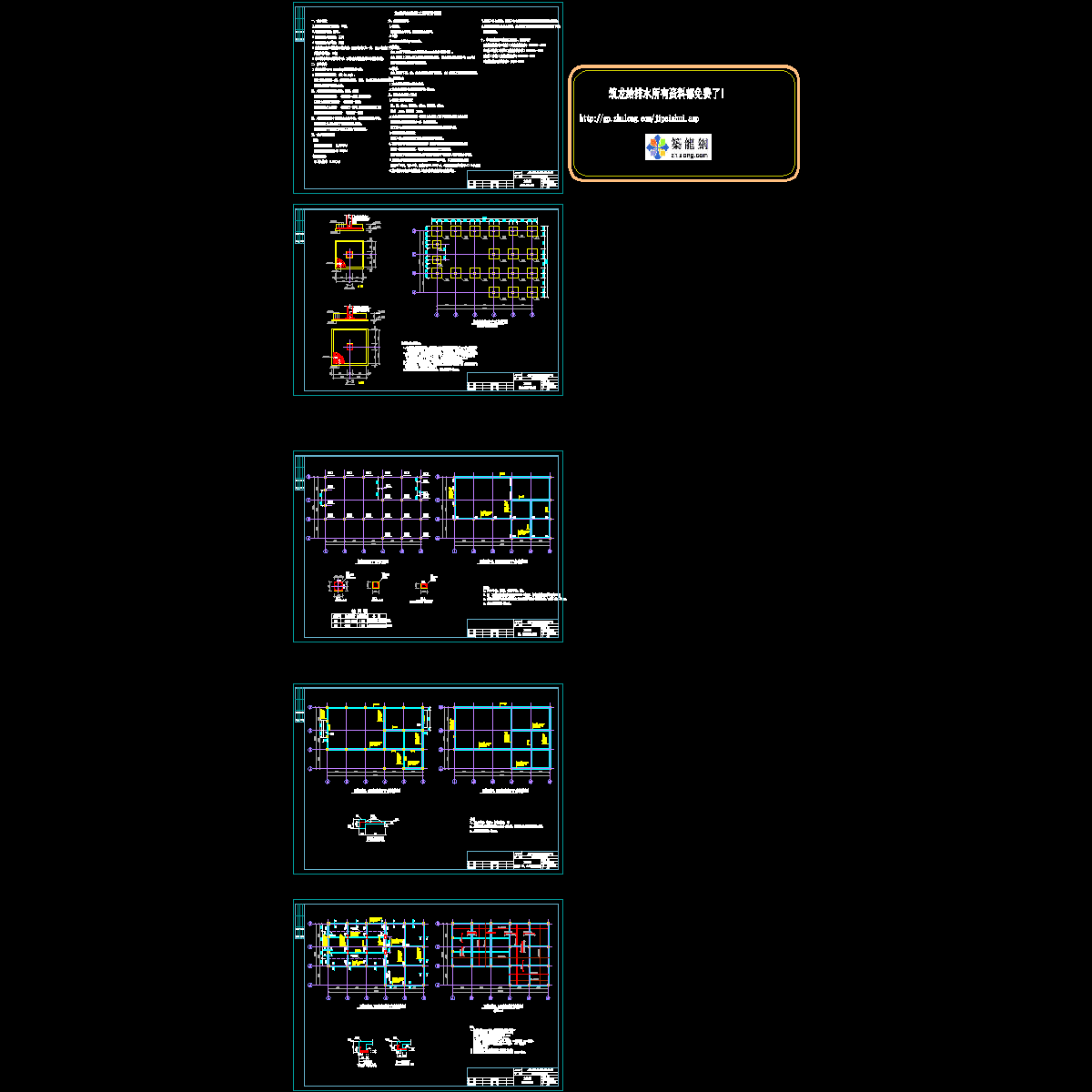

  • 加氯间结构.dwg
    加氯间结构.dwg
以上是部分截图,请下载附件后查看完整高清内容
