5层客运站综合楼弱电专项施工图纸(2018)

  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:23242.79平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 地下室用途:商业
  • 节点大样:弱电设备,其它
  • 火灾保护分级:一级,二级
  • 项目所在地:湖南
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,广播系统,信息网络系统,机房工程,其它

该附件为客运站综合楼弱电专项图纸(2018)。

概况:
该项目为湖南省某县客运站,该客运站为一级汽车站,旅客最高聚集人数948人次/小时。 包括客运综合楼、列检楼各一栋。客运综合楼包括地下室、一级客运站、商业、电影院。地下室1层,主要功能为商业;一层主要为车库、设备用房、商业;2层主要功能为一级客运站;3层主要功能为客运站办公、商业;4层主要功能为电影院;5层主要功能为电影配套用房;列检楼包括列检车位两个,洗车车位一个,及配套办公、工具间。
该项目用总建筑面积约为23242.79平米。其中地下室9504.77平米,地上13738.02平米,为多层建筑。耐火等级地上二级,地下室一级。

设计范围:
1、该资料包括以下智能化系统:
综合布线系统、计算机网络系统、三网融合系统、公共广播系统、视频监控系统、出入口控制系统、入侵报警系统、电子巡查系统、停车场管理系统、电梯五方对讲系统、机房工程、防雷与接地系统。
2、与其它专业设计的配合:
移动通讯信号覆盖系统由电信部门负责设计、安装。

部分图纸摘录:

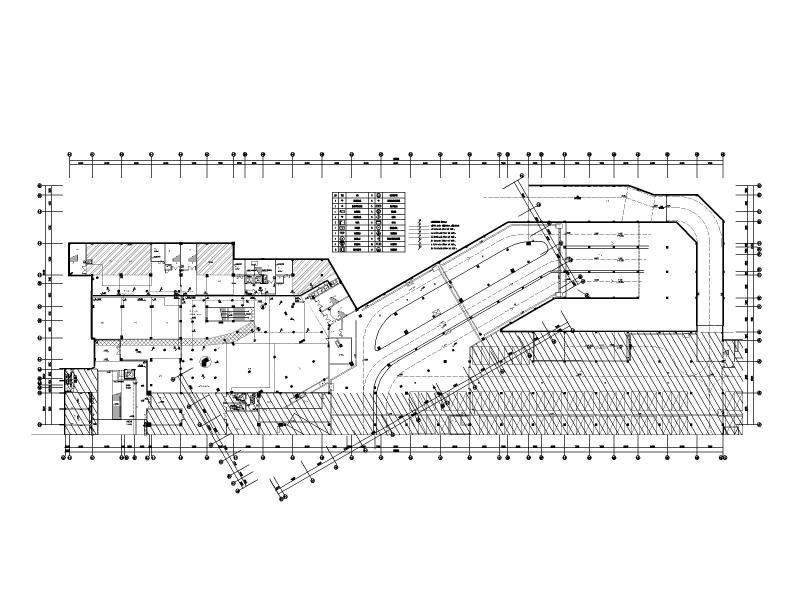

弱电平面图






弱电总平面图

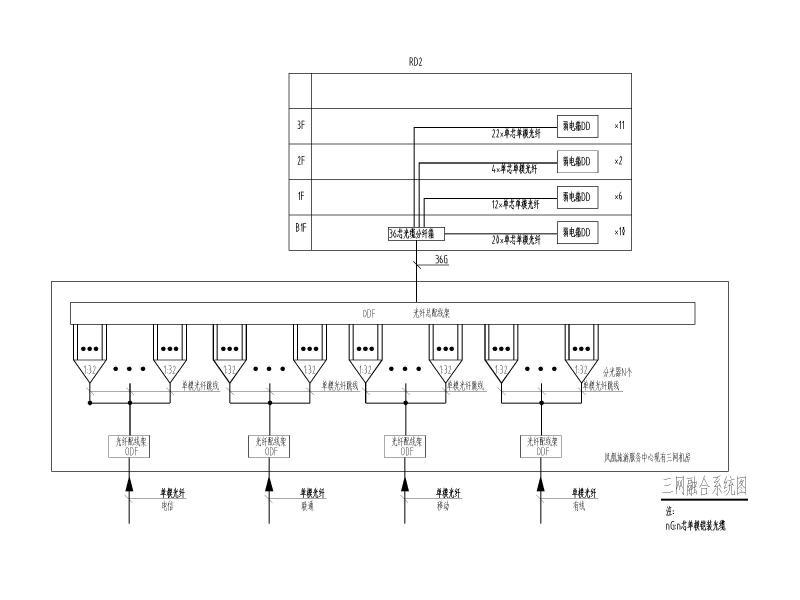

三网融合系统图




电子巡查系统图
公共广播系统图
入侵报警系统图
视频监控系统图




停车场管理系统图




机房工程
门禁控制器连接示意图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 综合楼施工图纸 - 1
    综合楼施工图纸 - 1
  • 综合楼施工图纸 - 2
    综合楼施工图纸 - 2
  • 综合楼施工图纸 - 3
    综合楼施工图纸 - 3
  • 综合楼施工图纸 - 4
    综合楼施工图纸 - 4
  • 综合楼施工图纸 - 5
    综合楼施工图纸 - 5
  • 综合楼施工图纸 - 6
    综合楼施工图纸 - 6
  • 综合楼施工图纸 - 7
    综合楼施工图纸 - 7
  • 综合楼施工图纸 - 8
    综合楼施工图纸 - 8
  • 综合楼施工图纸 - 9
    综合楼施工图纸 - 9
  • 综合楼施工图纸 - 10
    综合楼施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
