1.3万平商业广场地下室弱电专项施工图纸

  • 建筑设计结构形式:其他结构
  • 建筑设计面积:13650平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:车库
  • 项目所在地:河南
  • 弱电设计:火灾自动报警系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它

该附件为河南商业广场地下室弱电专项施工图。

概况:
该项目为河南洛阳商业广场。本次施工图设计范围为A区西区地下一层。
本子项地下共一层,建筑面积13650平方米(含主楼下部分),车库地地面标高-4.80米。主要结构类型:主楼为钢筋混凝土剪力墙结构;车库为框架结构。抗震设防烈度为七度。

设计范围:
(一)信息网络系统
1. 电话配线系统
2. 宽带网络系统
3. 有线电视系统
(二)火灾自动报警及联动控制系统
(三)消防广播系统
(四)电源与接地

部分图纸摘录:

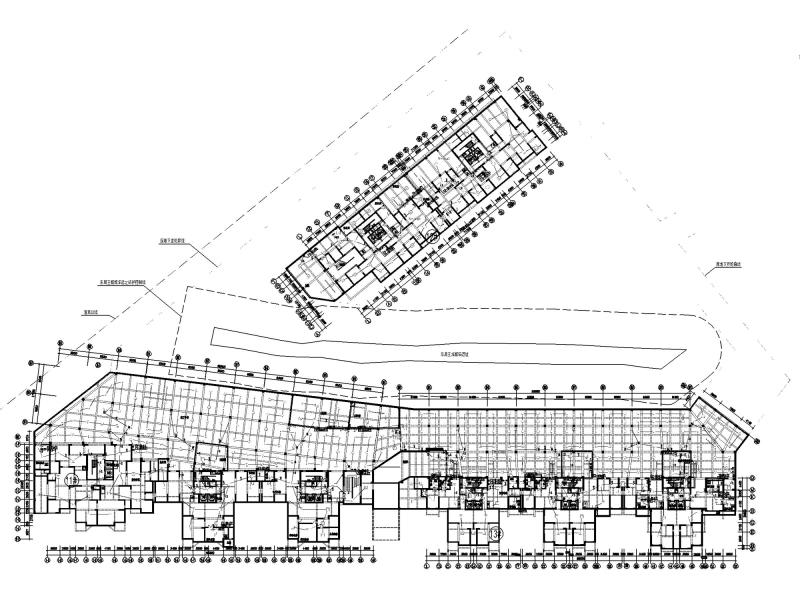

火灾报警平面图

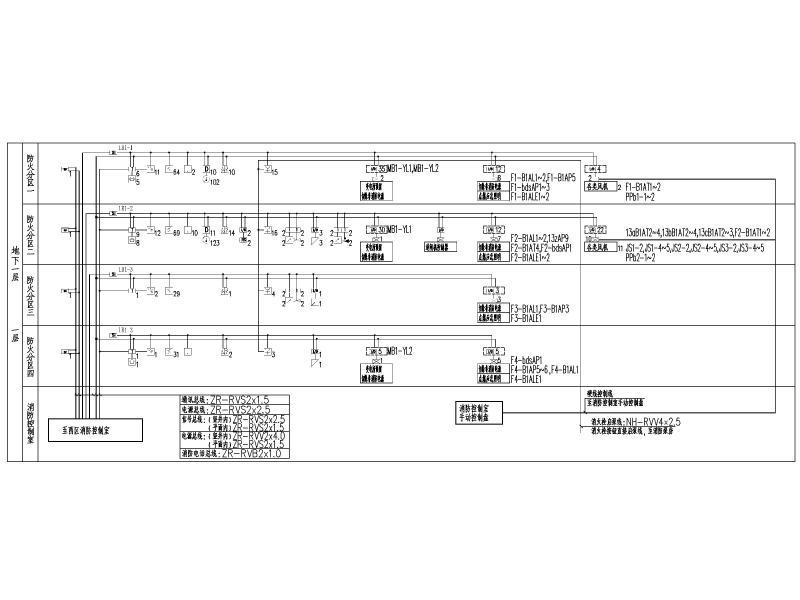

火警系统图

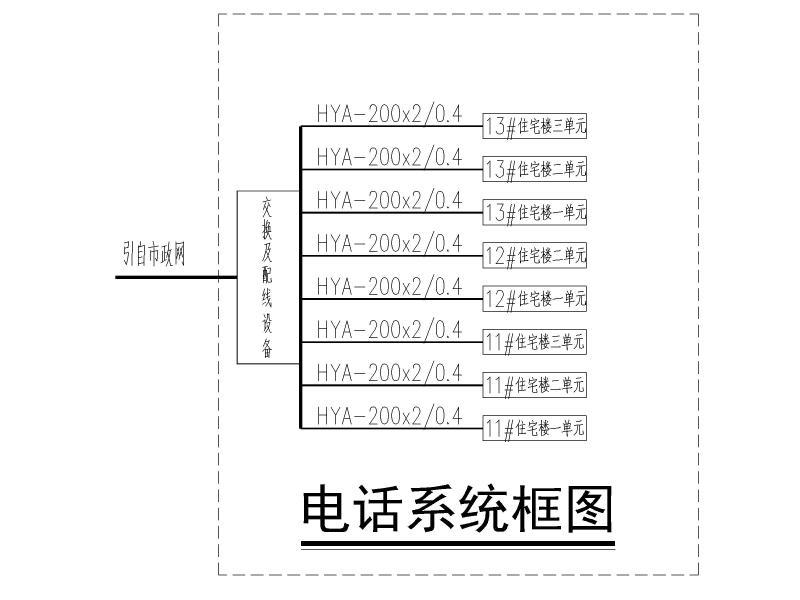

电话系统图

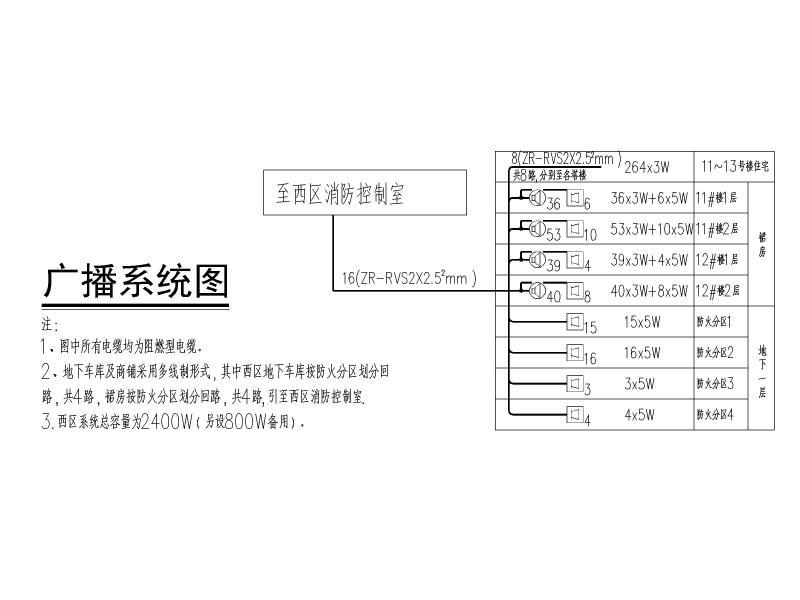

广播系统图

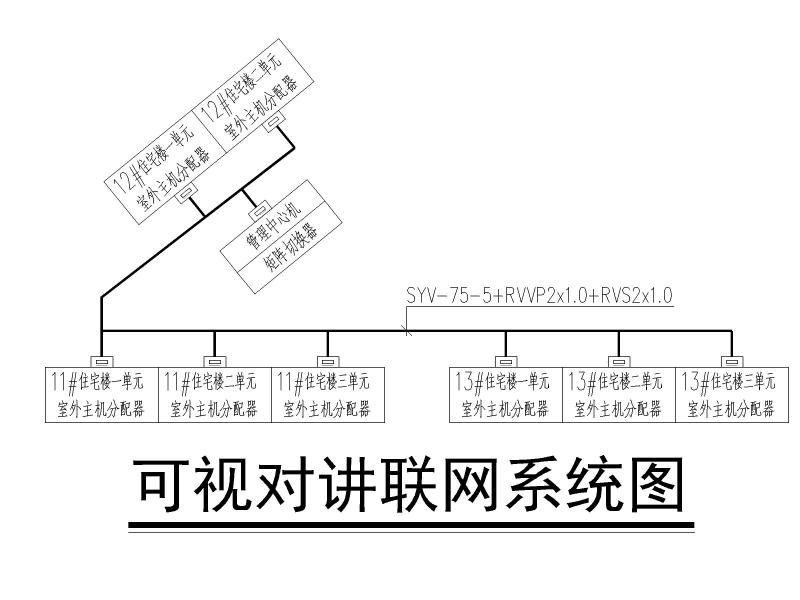

可视对讲联网系统图




宽带网络系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下室施工图纸 - 1
    地下室施工图纸 - 1
  • 地下室施工图纸 - 2
    地下室施工图纸 - 2
  • 地下室施工图纸 - 3
    地下室施工图纸 - 3
  • 地下室施工图纸 - 4
    地下室施工图纸 - 4
  • 地下室施工图纸 - 5
    地下室施工图纸 - 5
  • 地下室施工图纸 - 6
    地下室施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
