9层党校综合楼消防及弱电专项施工图纸

  • 建筑类别:办公,教育
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:26667.07平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代,2016
  • 地下室用途:车库,设备用房
  • 节点大样:弱电设备
  • 火灾保护分级:一级
  • 项目所在地:宁夏
  • 弱电设计:火灾自动报警系统,视频监控系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统,广播系统,信息网络系统,公共信息显示系统,其它

该附件为宁夏银川党校综合楼消防及弱电专项施工图。

概况:
本项目为宁夏银川党校迁建一期工程1#综合楼。本建筑地上9层、地下一层(-1~8层层高为4.5m,9层层高均为5.0m)。其中:地上9层为综合楼,地下1层为汽车库和设备用房。1#综合楼建筑主体高度42.5米,总建筑面积为26667.07平方米(地上建筑面积为21981.74平方米,地下建筑面积为4685.33平方米)。建筑耐火等级为一级;建筑分类为一类高层公共建筑;汽车库建筑分类为中型(99辆,含2个无障碍车位),汽车库防火分类为Ⅲ类,结构类型为框架结构。

设计范围:
火灾报警系统;防火门监控系统;消防电源监控系统;
漏电火灾报警系统;防火门监控安装;综合布线系统;
公共广播系统;高清视频监控系统;计算机网络系统;
多媒体信息发布系统;电视系统;车库管理系统及布线。

部分图纸摘录:

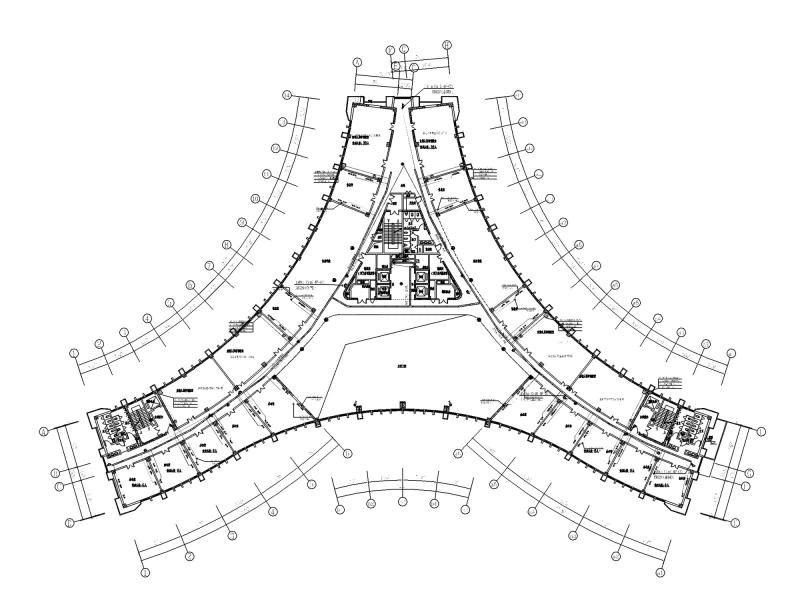

弱电平面图

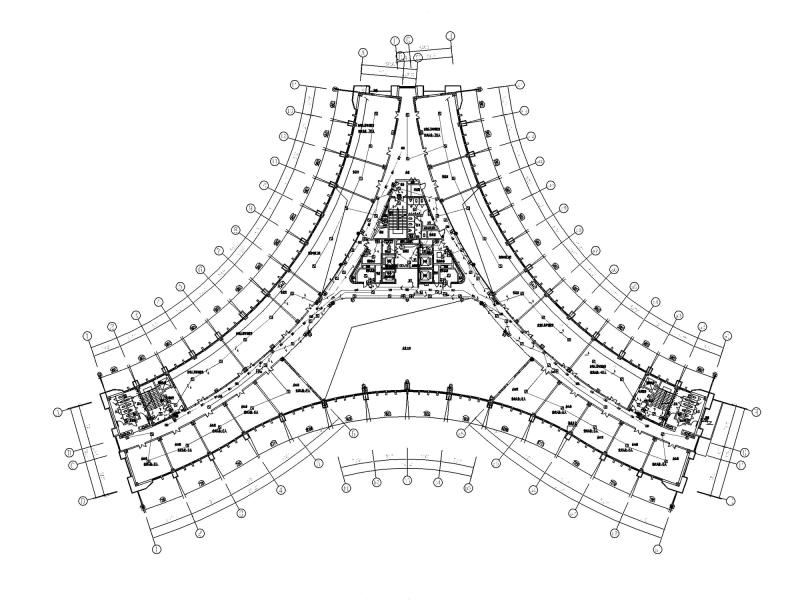

消防平面图

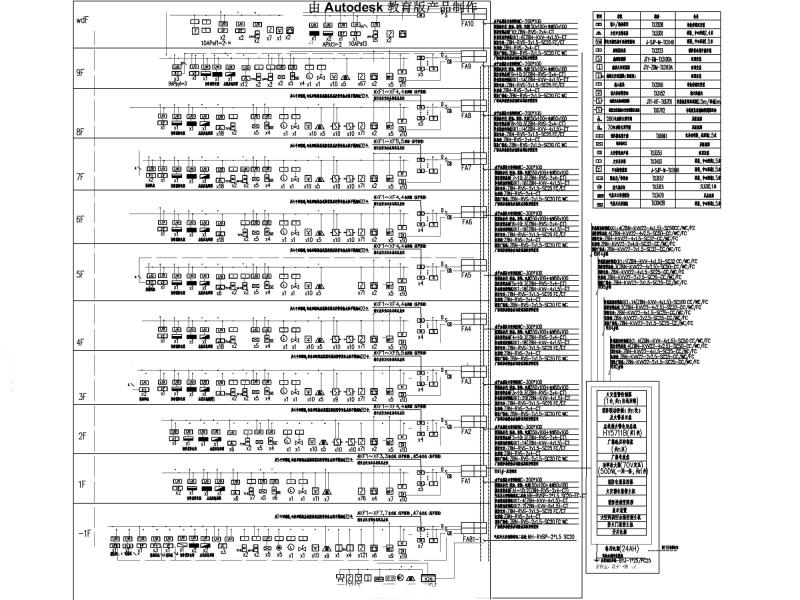

火灾报警系统图

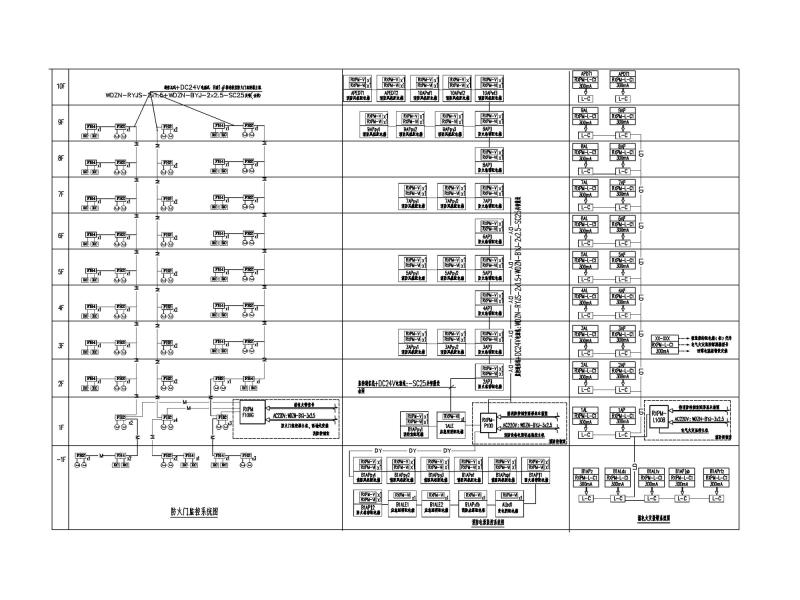

防火门监控系统图 消防电源监控系统图 漏电火灾报警系统图



综合布线系统图
计算机网络系统图

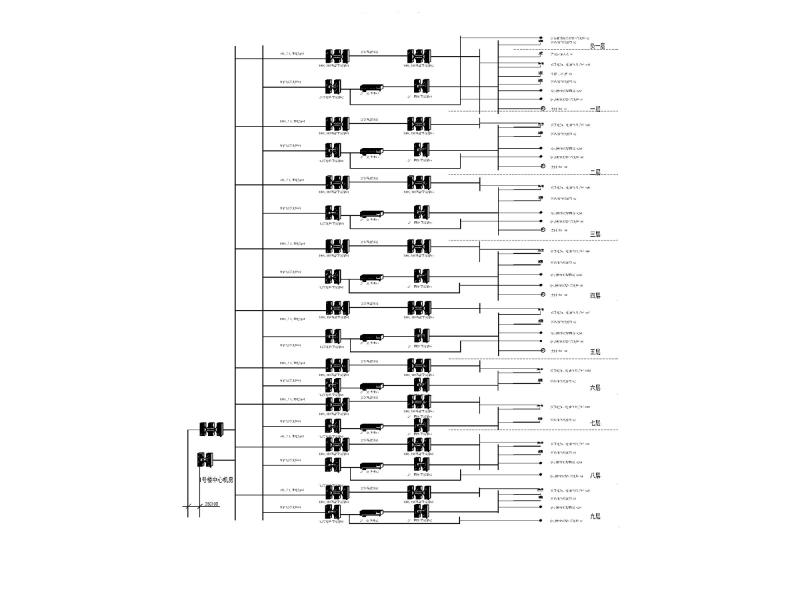

多媒体信息发布系统图




广播系统图


车库管理系统及布线





防火门监控安装图
