地下单层框架结构车库结构设计施工大样图

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 地下室功能:车库
  • 参考图纸:20张

附件详情

本子项为山东某普通的地下车库,地下一层,结构型式为框架结构,基础形式为桩基和柱下独立基础,6度设防。

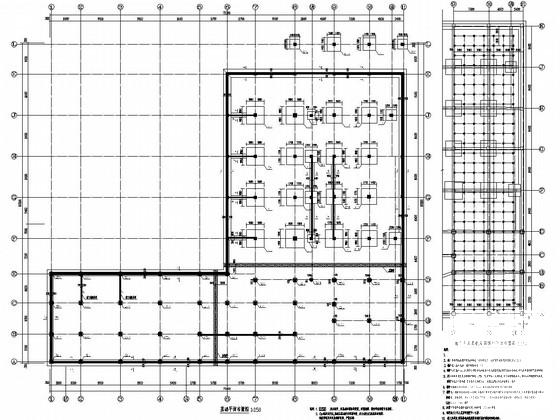

该资料包含:基础 平面布置图 、基础大样图、膜壳布置图、主梁配筋图、肋梁底筋图、肋梁顶筋图、柱平面图、挡土墙大样图等共20张图纸。

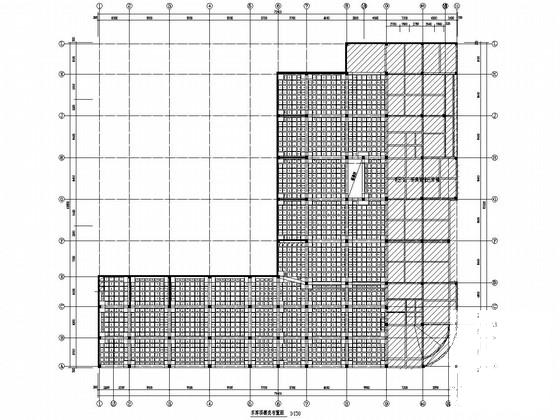

车库顶模壳布置图

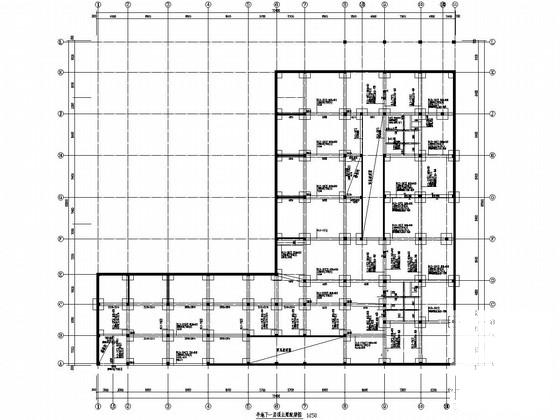

半地下一层顶主梁配筋图

半地下一层顶肋梁顶筋图

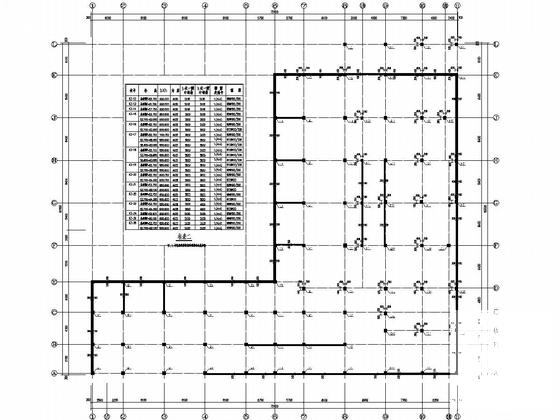

半地下一层柱平面图

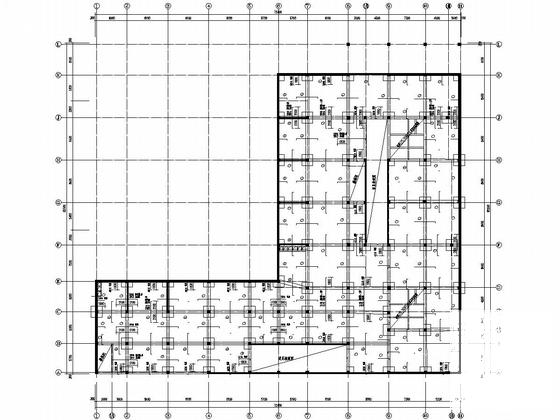

地下一层顶肋梁底筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库结构设计 - 1
    地下车库结构设计 - 1
  • 地下车库结构设计 - 2
    地下车库结构设计 - 2
  • 地下车库结构设计 - 3
    地下车库结构设计 - 3
  • 地下车库结构设计 - 4
    地下车库结构设计 - 4
  • 地下车库结构设计 - 5
    地下车库结构设计 - 5
  • 地下车库结构设计 - 6
    地下车库结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
