地下单层混凝土框架结构附建式地下车库结构施工大样图

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 地下室功能:人防,车库
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该附件为江苏某甲类附建式地下车库,为地下一层结构,结构为框架结构,基础为筏板基础,8度设防。
该资料包含: 结构设计说明 、梁配筋图、板配筋图、墙柱布置图、坡道配筋图、大样图等共27张图纸。

地下室底板配筋图

地下室墙柱布置图

汽车坡道配筋图二

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

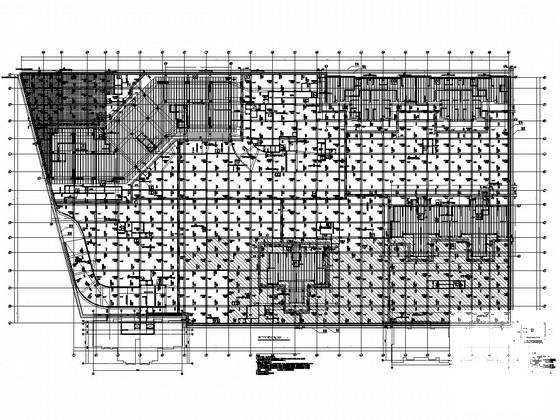

  • 地下车库混凝土施工 - 1
    地下车库混凝土施工 - 1

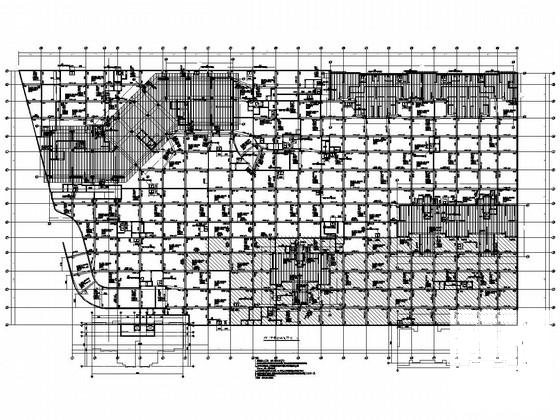

  • 地下车库混凝土施工 - 2
    地下车库混凝土施工 - 2

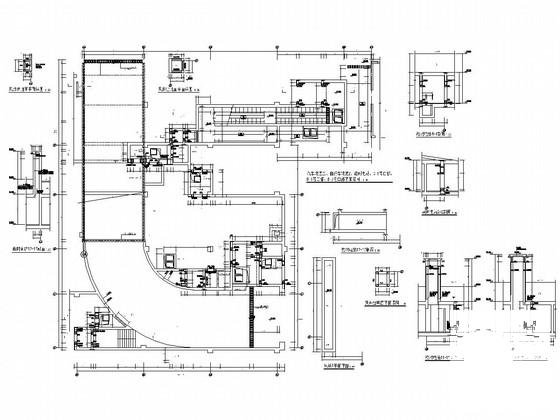

  • 地下车库混凝土施工 - 3
    地下车库混凝土施工 - 3

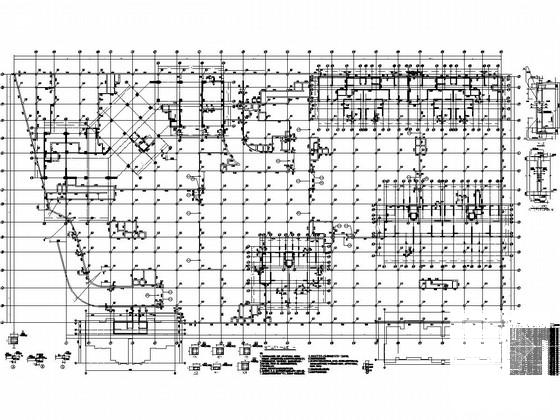

  • 地下车库混凝土施工 - 4
    地下车库混凝土施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
