地下单层框架剪力墙结构车库结构设计施工图纸

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:10张

附件详情

该附件为四川某住宅楼的小区车库,地下一层,结构类型为框架剪力墙结构,基础为人工挖孔桩基础,小于6度设防。
该资料包含: 结构设计说明 、基础平面图、梁结构平面图、柱子平面图、梁结构平面图、楼梯大样等共10张图纸。

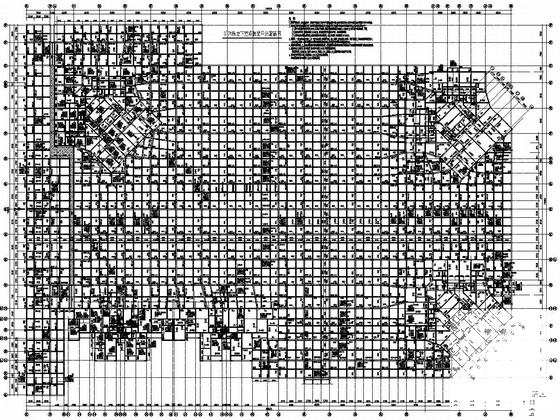

3~7#栋地下室顶板平法配筋图

3~7#栋地下室顶板梁平法配筋图

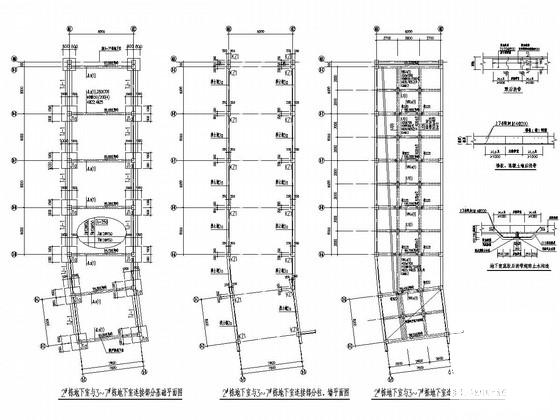

地下室底板后浇带超前止水构造

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙结构设计 - 1
    框架剪力墙结构设计 - 1
  • 框架剪力墙结构设计 - 2
    框架剪力墙结构设计 - 2
  • 框架剪力墙结构设计 - 3
    框架剪力墙结构设计 - 3
  • 框架剪力墙结构设计 - 4
    框架剪力墙结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
