3层框架结构宝马4S店结构CAD施工图纸

  • 建筑类别:商业
  • 建筑高度:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:14张

附件详情

该项目是宝马4S店项目,共3层(局部有错层),结构主体采用框架结构体系,本地区为六度抗震区,该项目基础以钢筋砼柱下独立基础为主,地基基础设计等级为丙级,钢结构设计对钢结构框架主体部分进行设计
包括:结构设计总说明,钢结构设计说明,基础平法平面布置图,一、二层柱结构平面图,梁布置图;水箱间、风机房结构布置图,基础拉梁平面布置图,梁、板 平面布置图 ,节点详图楼梯图等共计14张。


基础拉梁平面布置图

二层柱平面布置图

节点详图

楼梯详图

二层顶板平面布置配筋图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

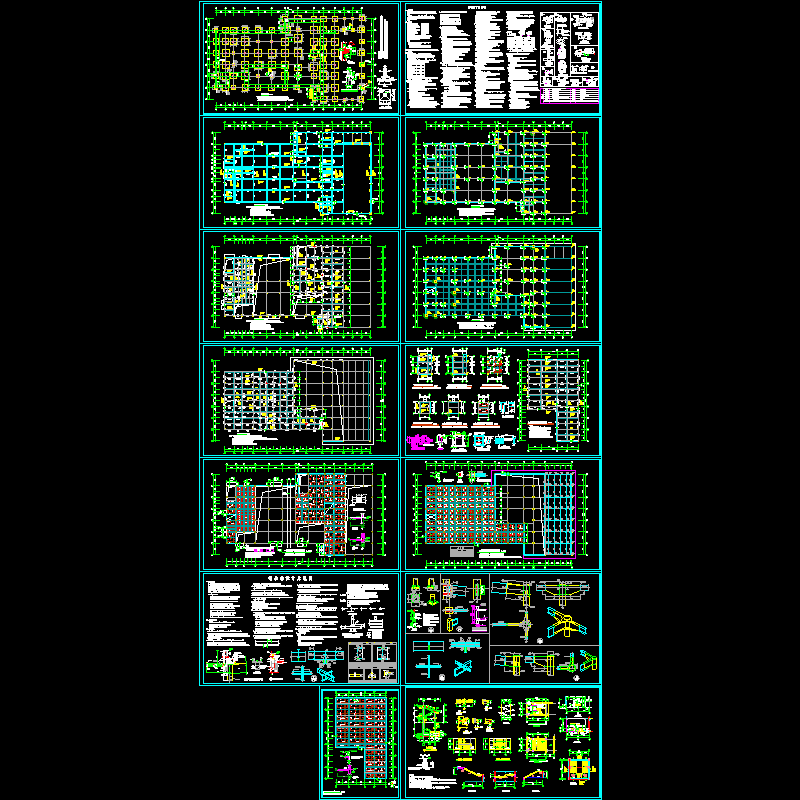

  • 3层框架结构宝马4S店结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
