钢框架结构捷豹路虎4S店结构CAD施工图纸(展厅车间)

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目位于贵州省遵义市区,地上1层(局部夹层),建筑物高度(室外地面至女儿墙顶):9.15米,上部结构体系:展厅为钢框架,车间为单层门式刚架厂房;基础采用挖孔桩;结构设计使用年限为50年。

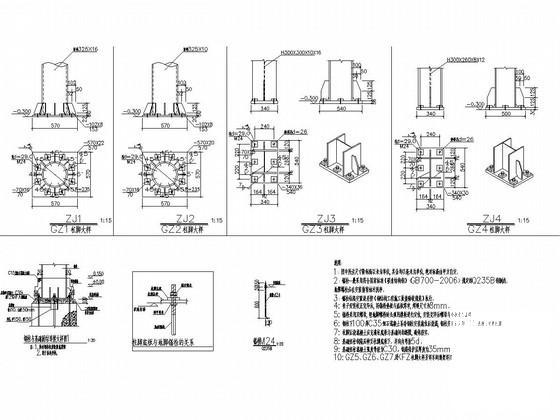

该资料包含:钢结构设计总说明,底层钢柱及锚栓布置图,柱脚及锚栓大样,车间屋面结构 平面布置图 ,车间支撑及大样,展厅结构夹层布置图,展厅屋面结构布置图,钢框架节点大样,组合楼板布置图,檩条布置图,楼梯图等共计16张图。
设计年代:近代。

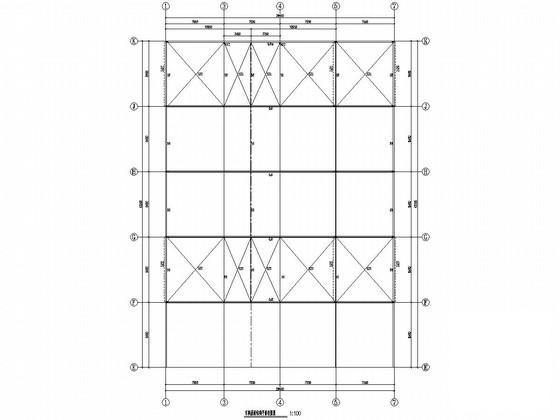

车间屋面结构平面布置图

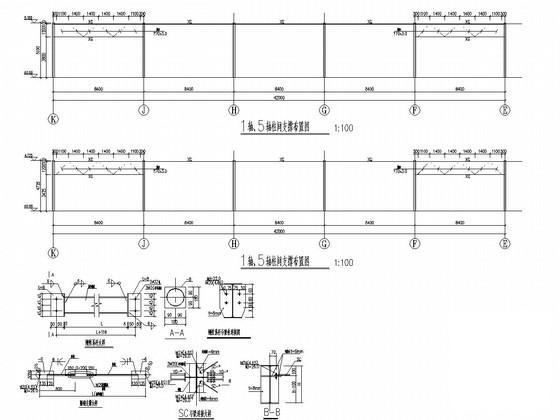

车间支撑及大样

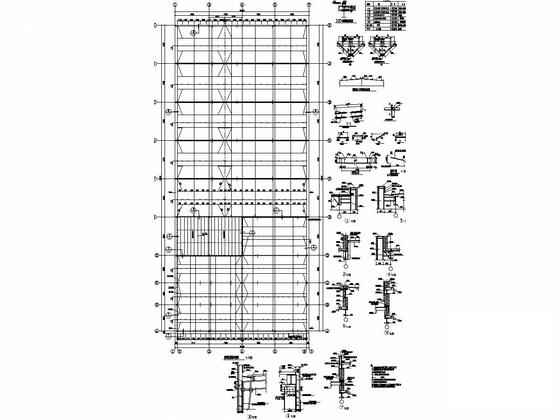

檩条布置图

组合楼板图

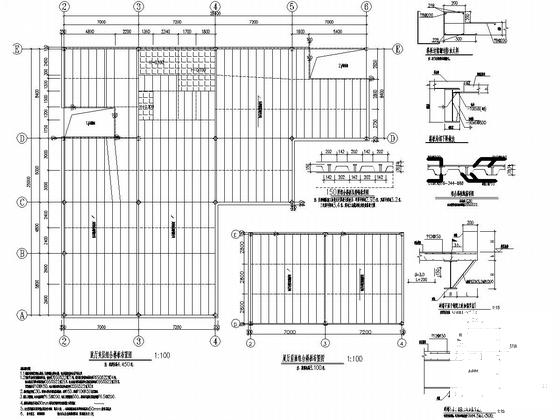

展厅标高4.3米结构夹层布置图
