钢框架结构梅赛德斯奔驰汽车4S店超详细结构CAD施工图纸

  • 建筑类别:商业
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

梅赛德斯奔驰4s专卖店,展厅及办公区为钢框架结构,车间为带夹层门式刚架,抗震设防烈度为6度,包括: 结构设计说明 ,基础平面定位图,基础详图,节点 平面布置图 ,屋面支撑系统平面图,檩条布置图,焊接大样, 楼梯详图 等共计30张图。

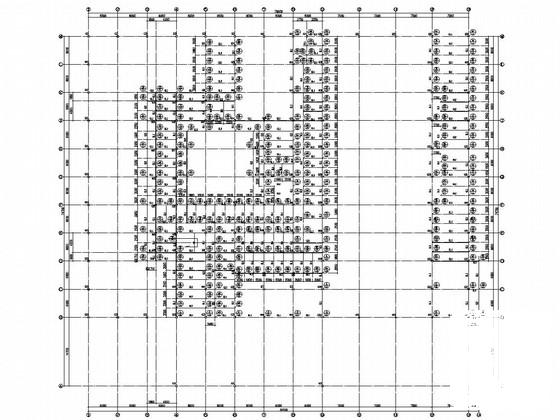

节点平面布置图

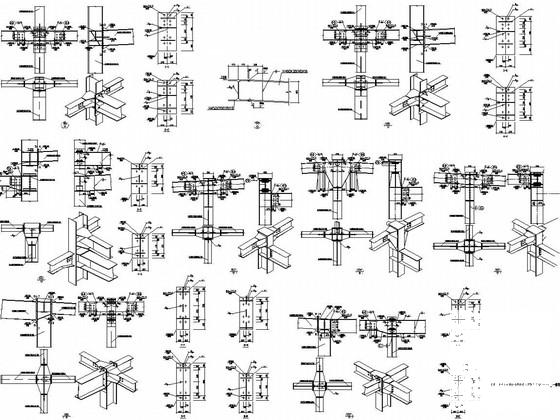

节点详图

地脚螺栓布置图

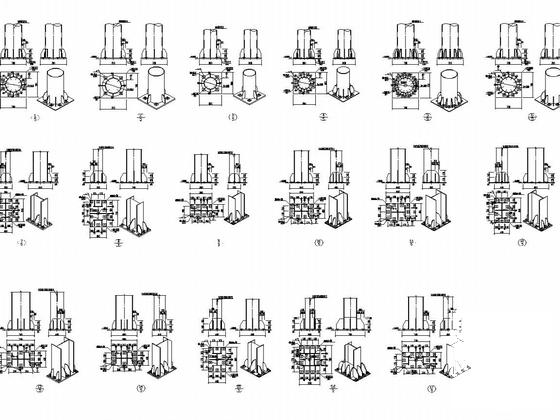

柱脚节点详图

檩条布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢框架结构梅赛德斯奔驰汽车4S店超详细结构CAD施工图纸 - 1
    第 1 张图
  • 钢框架结构梅赛德斯奔驰汽车4S店超详细结构CAD施工图纸 - 2
    第 2 张图
  • 钢框架结构梅赛德斯奔驰汽车4S店超详细结构CAD施工图纸 - 3
    第 3 张图
  • 钢框架结构梅赛德斯奔驰汽车4S店超详细结构CAD施工图纸 - 4
    第 4 张图
  • 钢框架结构梅赛德斯奔驰汽车4S店超详细结构CAD施工图纸 - 5
    第 5 张图
  • 钢框架结构梅赛德斯奔驰汽车4S店超详细结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
