小高层办公楼空调通风防排烟系统设计CAD施工图纸(双机头螺杆式冷水机)

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 建筑面积:12846.2平方米
  • 地上层数:10层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,定流量,双管制
  • 送风方式:散流器送风

附件详情

一、项目概要:
工程为某市办公楼,地上十层,地下一层,总建筑面积为12846.2平方米....
二、冷热源:
冷源为双机头螺杆式冷水机,热源来自城市热网,热交换后的热水供回水温度为60/50度...
三、空调系统:
1.空调水系统为一次泵定水量双管制系统,管路为同程或远程。
2.三层大堂采用吊顶式空气处理机组。
3.大会堂采用全空气系统,系统风量为30000m3/h.
4.三层教室和九层多功能厅采用风机盘管加新风系统...
四、通风排烟系统:
1.地下一层车库设一机械排风(兼排烟)系统,通过车道自然进风。
2.大会堂设三个机械排风(兼排烟)系统...

图纸共39张。


空调风平面图

会堂通风平面图

空调水系统图

剖面图

空调机房详图

空调水平面图

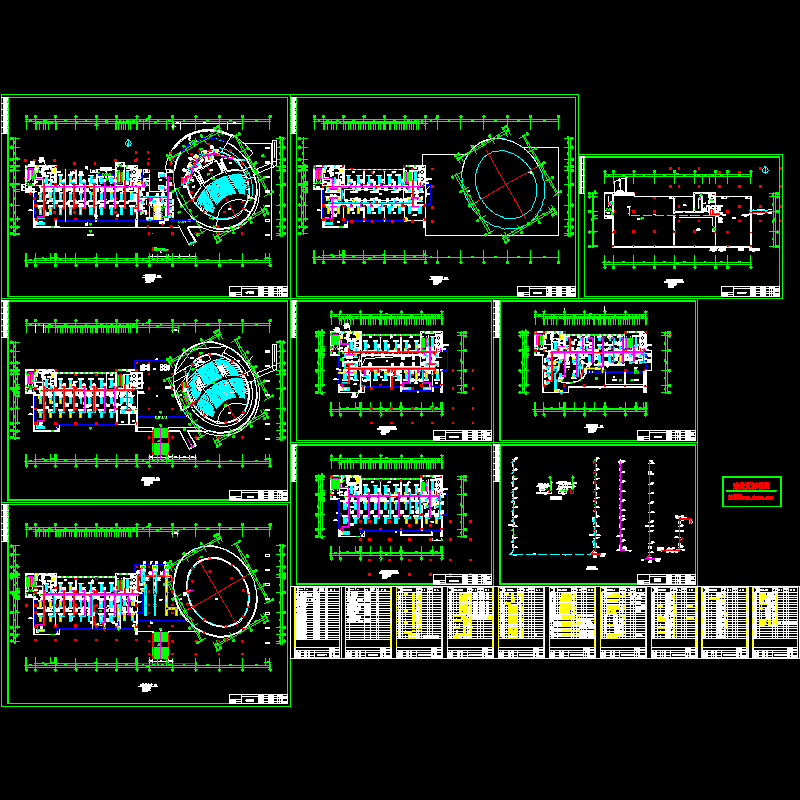

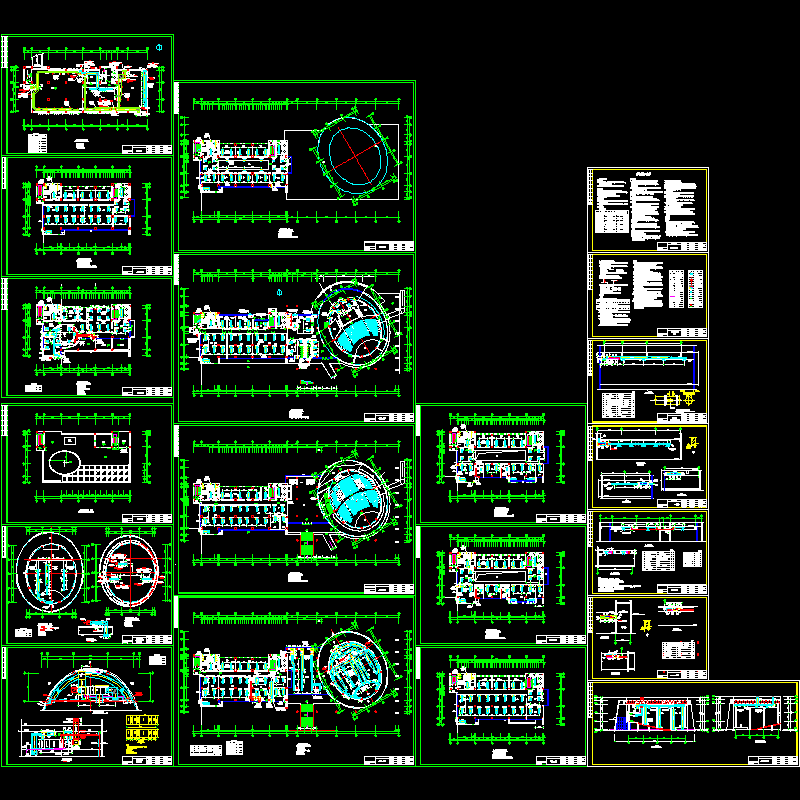

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
