小高层商住楼通风防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:13579平方米
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

一、项目概要:
总建筑面积为13579.0平方米,其中地下一层和一、二层为地下汽车库和商铺,3层以上为住宅....
二、、通风系统:
1.柴油发电机房采用气体灭火方式,发电机房(含冷却空气,空气燃烧,消声减噪灭火密闭等)工艺通风。
2.储油间的油箱应密闭且应设置通向室外的通气管,通气管应设置带阻火器的呼吸阀...
三、防排烟系统:
1.5~7#楼梯间满足自然排烟,每五层开启外窗有效面积大于2个平方。
2.5#楼合用前室每层有3个平方开启外窗,自然排烟。
3.地下室汽车库排烟系统与平时通风系统分别设置。排烟量按6计算,补风量不小于排烟量50%...

图纸共6张。

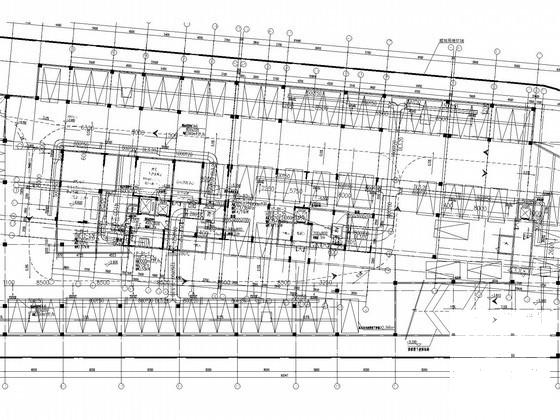

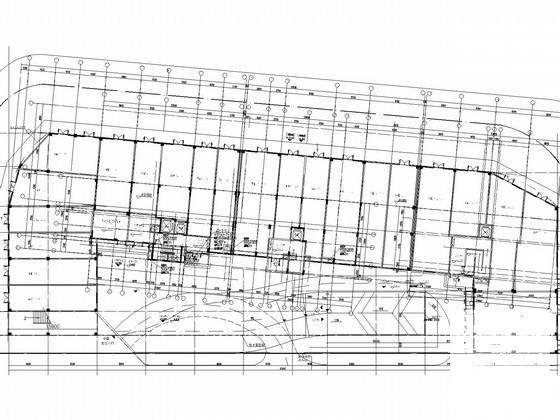

通风平面图

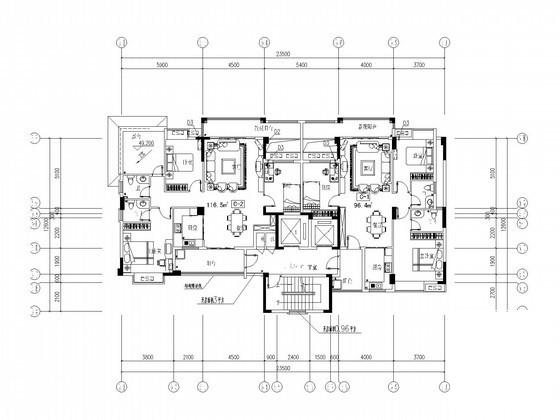

标准层通风平面图

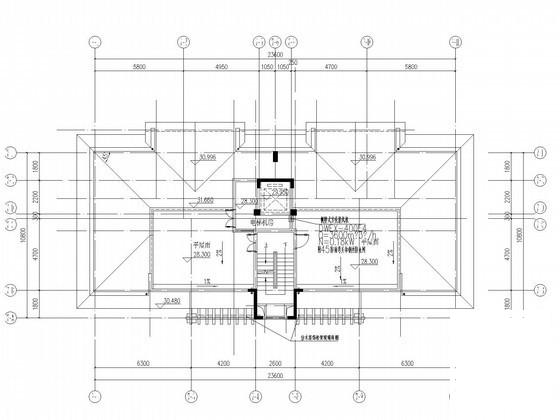

屋面层通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层商住楼通风 - 1
    高层商住楼通风 - 1
  • 高层商住楼通风 - 2
    高层商住楼通风 - 2
  • 高层商住楼通风 - 3
    高层商住楼通风 - 3
  • 高层商住楼通风 - 4
    高层商住楼通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
