高层住宅给排水CAD施工大样图

附件详情

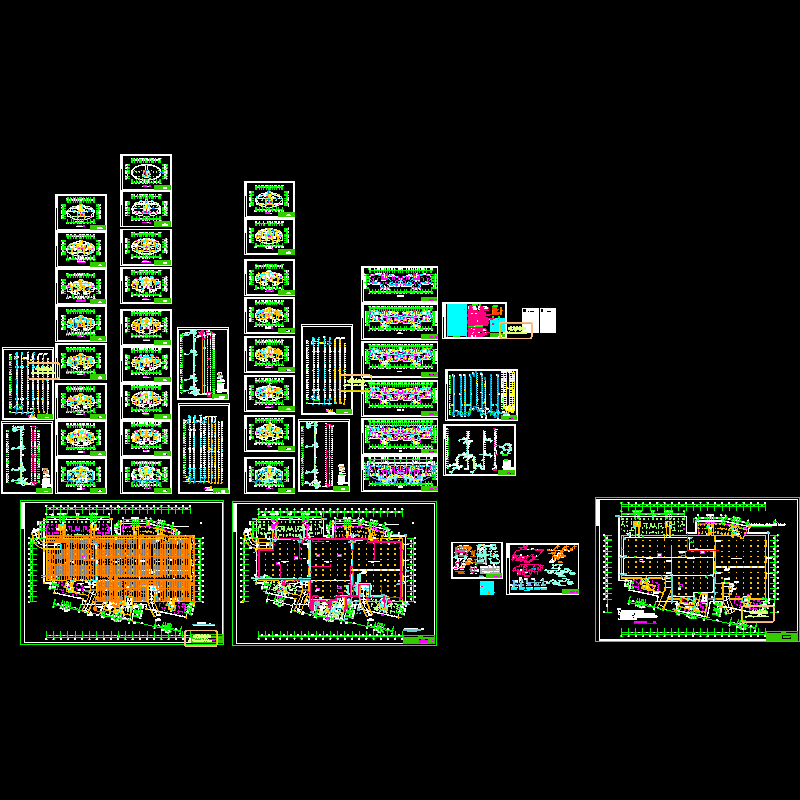

该项目为长沙高层住宅1-4#,5#,6#栋和2-1，2-2栋给排水施工图。
建筑层数与建筑高度分别为：
1-4# 1 26 1层 建筑高度84.6米 属一类高层住宅
1-5# ，1-6# 1 28 1层 建筑总高度 93.60米。属一类高层住宅楼。
2-1# ，2-2# 18层 建筑总高度 54.98米。属底层设商业网点的二类高层住宅楼。
地下室平时为停车库，属一类地下汽车库。消防设计内容包括：室内外消火栓系统，自动喷水湿式-泡沫联用系统以及建筑灭火器配置。
室外消防由市政给水管（3.5~4.0MPa）直接供水（小区给水总图中设计）。室内消防给水为临时高压，由地下消防水池-消防水泵供水。
生活给水 1-4，1-5，1-6栋分为三区，2-1，2-2栋分为两区。1~6层由市政自来水直接供水。7层以上生活给水分为中压、高压两区，由地下室生活水箱-变频加压设备供水。
排水系统 雨污分流，污废合流。
