高层住宅给排水施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室内消火栓系统

附件详情

河南某高层住宅给排水图纸
1.给水水源:本建筑生活给水一至六层为底区供水,七至十二层为高区供水,所需水量水压由给水泵房专用变频调速生活水泵保证。
2.高区给水压力:H=80.0mH2O,水量:Q=18.0m3/h。低区给水压力:H=55.0mH2O,水量:Q=18.0m3/h。

这份参考资料主要包括设计说明、给排水消防平面图、给排水系统图、 消防系统 图、雨水系统图、 室内外消防管网示意图、单元给排水大样图 等,共14张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

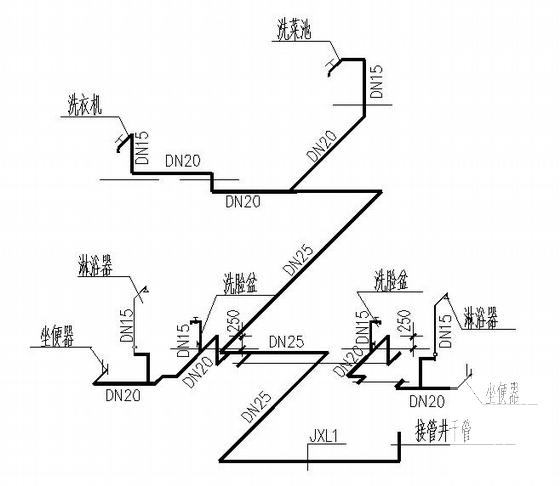

  • 高层住宅给排水 - 1
    高层住宅给排水 - 1

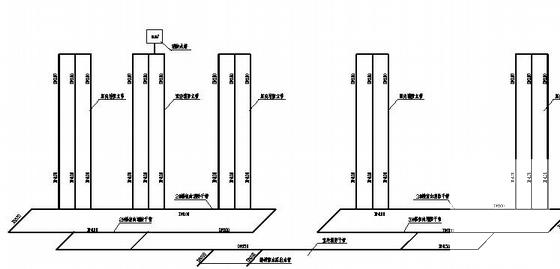

  • 高层住宅给排水 - 2
    高层住宅给排水 - 2

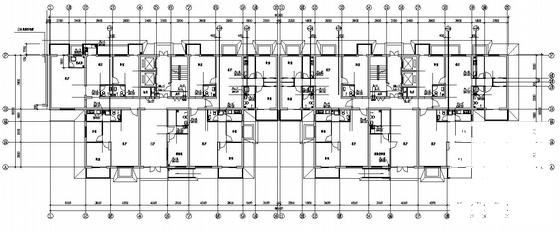

  • 高层住宅给排水 - 3
    高层住宅给排水 - 3

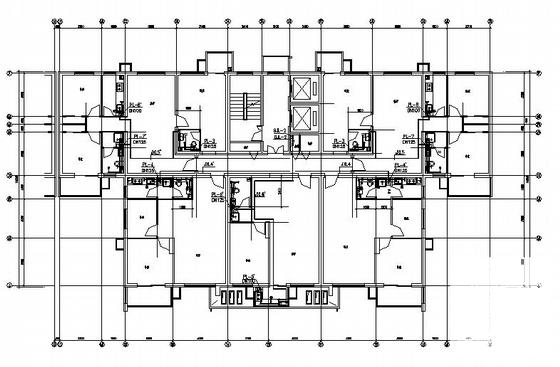

  • 高层住宅给排水 - 4
    高层住宅给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
