小区高层住宅楼给排水施工图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统,机房排水
  • 消防设计:室内消火栓系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,高位水箱供水
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):10
  • 大样节点:厨房,卫生间

附件详情

漳州某小区住宅楼给排水图纸
出图日期:近代.1
共19张图纸
设计范围:
建筑室内给排水设计.
工程概述:
本建筑一层为自行车库店面,夹层为店面住宅,二至五层为单元式住宅,六跃七层,屋顶设有露台层.屋面相对标高为25.90m.
本建筑耐火等级为二级.
生活给水系统:
水源: 市政自来水.市政供水压力为0.30MPa.
系统: 一~四层采用市政直接供水;五层以上由屋顶水箱供水,屋顶水箱利用市政管网用水低峰期进水,水箱通气管.溢流管的喇叭口所设铜丝网网罩,网孔为14~18目..水表设于各层楼梯间休息转台消火栓下,一户一表.

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

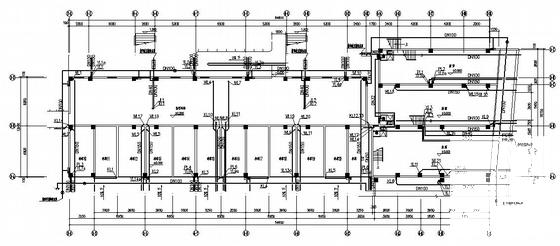

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

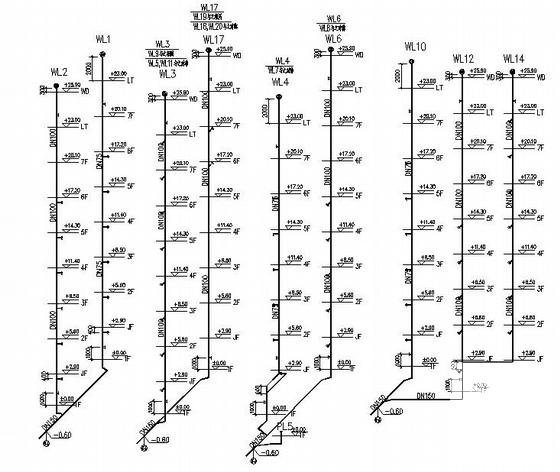

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2
  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3
  • 住宅楼给排水施工图 - 4
    住宅楼给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
