6层特色酒店给排水竣工图纸(太阳能)

  • 附件设计说明:有
  • 建筑类别:娱乐餐饮
  • 建筑层数:多层建筑
  • 建筑高度:24m
  • 地上楼层:6层
  • 地下楼层:0层
  • 设计阶段:竣工图
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给水系统, 热水系统, 雨水排水系统, 喷淋系统
  • 地下室:无
  • 设置场所火灾危险等级:中危险级Ⅱ级
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 资料目录
  • 设备材料表
  • 给排水设计说明
  • 给排水施工说明
  • 热水系统说明
  • 消防平面图
  • 消防泵房大样图,消防水池接管详图
  • 消防系统
  • 给排水平面图
  • 标高25.8处屋顶层太阳能集热板 平面布置图

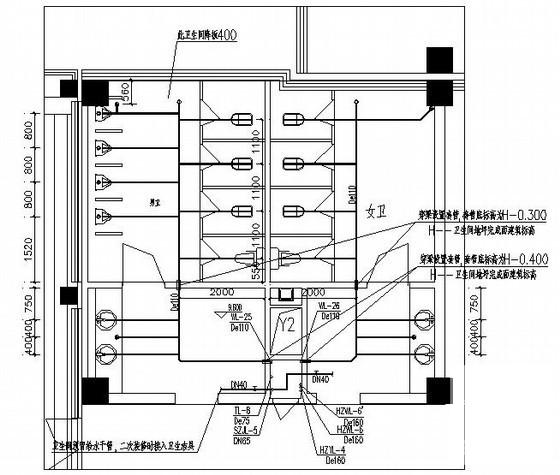

  • 卫生间大样图,地下室生活泵房大样图
  • 地下室生活水箱接管详图,屋顶热水箱接管详图
  • 生活给水系统图,太阳能热水系统原理图

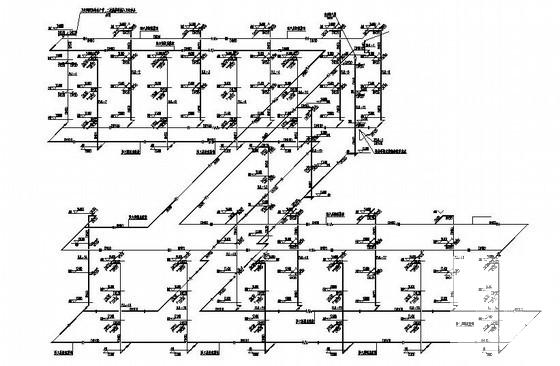

  • 生活热水供水管网系统图
  • 雨水系统图,地下室有压雨水系统图
  • 排水系统图,地下室污,废水提升排放原理图

附件详情

宁波特色酒店整套给排水、热水系统图纸。设计包括:给水系统、排水系统、太阳能热水系统、雨水系统、水箱、系统图、平面图、详细说明等等。
太阳能集热系统采用集中集热、集中储热、加热的集中式系统。采用空气源热泵作为辅助加热能源;
设计参数:设计人数:135间客房,共270床位。热水用水量标准:150L/天,最高日热水用水量为45.5/天,屋顶设置为30吨热水箱(分成两个,每个15吨)。计算生活热水温度:60°c,计算冷水温度15°c
设计 共27张

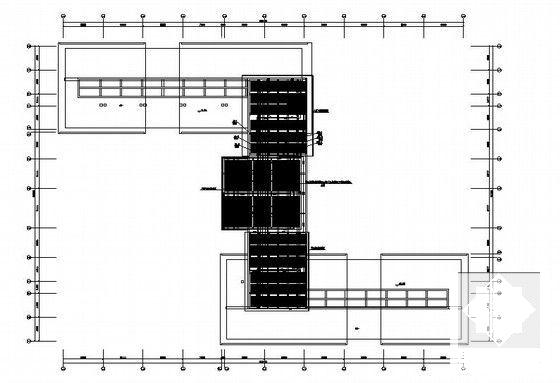

处屋顶层太阳能集热板平面布置图

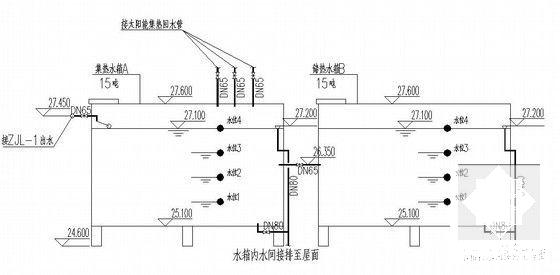

屋顶热水箱接管详图

太阳能热水系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 6层特色酒店给排水竣工图纸(太阳能) - 1
    第 1 张图
  • 6层特色酒店给排水竣工图纸(太阳能) - 2
    第 2 张图
  • 6层特色酒店给排水竣工图纸(太阳能) - 3
    第 3 张图
  • 6层特色酒店给排水竣工图纸(太阳能) - 4
    第 4 张图
  • 6层特色酒店给排水竣工图纸(太阳能) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
