商业办公楼给排水竣工CAD图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:竣工图
  • 参考图纸:24张
  • 地下室用途:人防,车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 项目所在地:云南

附件详情

  • 排水系统图
  • 排水平面图
  • 给排水系统原理图
  • 雨水排水系统原理图
  • 给排水平面图

附件详情

该资料为云南某商业办公楼给排水竣工图。
项目概要:本建筑为建筑高度大于50米的一类高层综合楼,建筑高度63.00m,共20层。局部带人防地下汽车库,共两层。
设计内容:生活给水系统、生活排水系统、雨水排水系统、集中太阳能热水系统、消火栓 消防系统 、自动喷水灭火系统。
共24张图。

2号写字楼给排水系统原理图

2号写字楼一层给排水平面图.

排水管道系统展开图(二)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

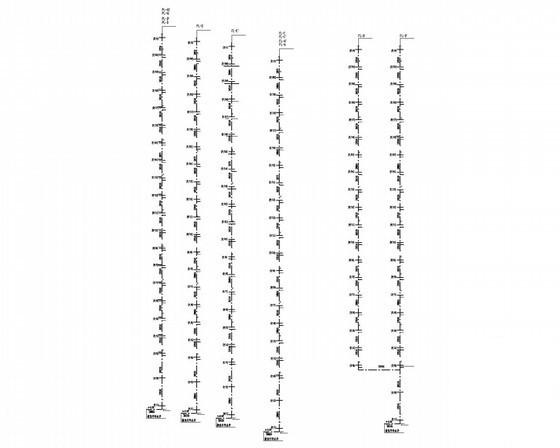

  • 商业办公楼给排水竣工CAD图纸 - 1
    第 1 张图
  • 商业办公楼给排水竣工CAD图纸 - 2
    第 2 张图
  • 商业办公楼给排水竣工CAD图纸 - 3
    第 3 张图
  • 商业办公楼给排水竣工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
