25层国际酒店给排水消防CAD施工图纸(气体灭火系统、太阳能热水系统、水幕给水系统)

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:38669.25平方米
  • 建筑地上层数:25层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:56张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 供水设备:水泵站
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:四区
  • 排水体制:污废合流
  • 雨水重现期:50年
  • 火灾危险等级:中危险级Ⅱ级,严重危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:太阳能热水系统,气体消防
  • 大样节点:泵房,卫生间
  • 项目所在地:海南

附件详情

  • 给排水设计说明
  • 消防设计说明
  • 太阳能设计说明
  • 图例及主要器材表
  • 热水给水系统原理图
  • 生活给水系统原理图
  • 地下车库消火栓给水系统原理图
  • 消火栓给水系统原理图
  • 喷淋给水系统原理图
  • 排水系统原理图
  • 地下二层~二十五层给排水平面图
  • 屋顶给排水平面图
  • 机房层给排水平面图
  • 机房屋顶给排水平面图
  • 一层~二十五层消防给水平面图
  • 屋顶消防给水平面图
  • 机房层消防给水平面图
  • 公共卫生间给排水大样图
  • A1、B1-B4户型给排水大样图
  • 水泵房给排水大样图
  • 地下室顶板给排水平面图
  • 地下车库负二层~地下一层喷淋给水平面图
  • 地下车库水幕给水系统原理图

附件详情

本稿件为某国际酒店给排水消防全套施工图纸(含气体灭火系统、太阳能热水系统、水幕给水系统),工程地上25层,建筑总高度:95米,建筑按产权式酒店的要求设计,一至五层为酒店配套,六至二十五层为酒店客房,地下室为机械车库及设备用房。建筑面积38669.25平方米。设计范围:室内给水系统、排水系统、消火栓系统、喷淋系统及建筑灭火器配置。
,共56张图纸。

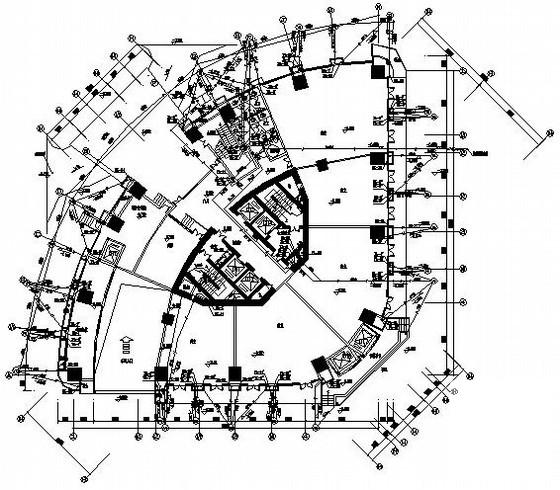

一层给排水平面图

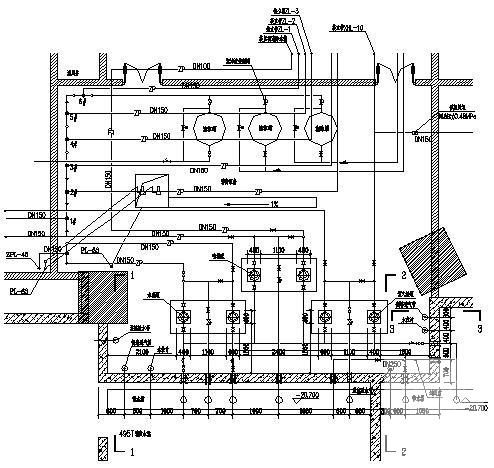

消防水泵房给水大样图

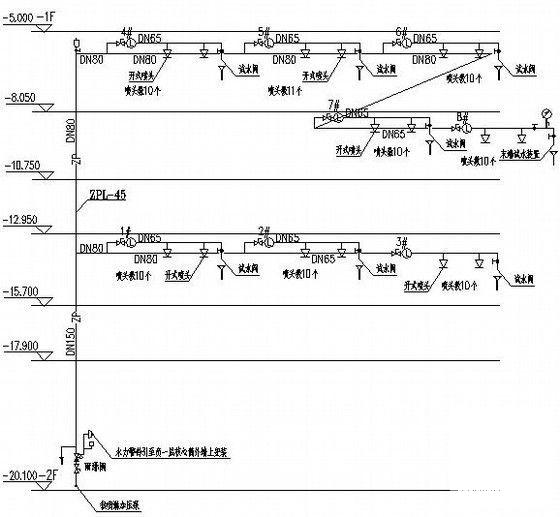

地下车库水幕给水系统原理图

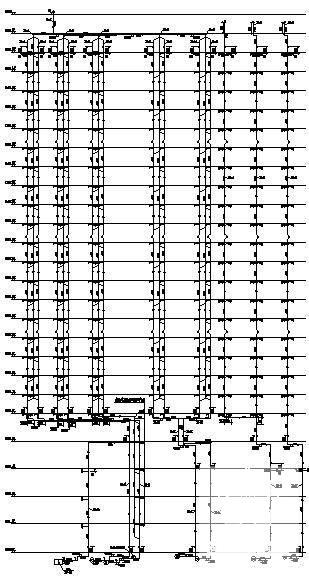

排水系统原理图

公共卫生间一层给排水平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 25层国际酒店给排水消防CAD施工图纸(气体灭火系统、太阳能热水系统、水幕给水系统) - 1
    第 1 张图
  • 25层国际酒店给排水消防CAD施工图纸(气体灭火系统、太阳能热水系统、水幕给水系统) - 2
    第 2 张图
  • 25层国际酒店给排水消防CAD施工图纸(气体灭火系统、太阳能热水系统、水幕给水系统) - 3
    第 3 张图
  • 25层国际酒店给排水消防CAD施工图纸(气体灭火系统、太阳能热水系统、水幕给水系统) - 4
    第 4 张图
  • 25层国际酒店给排水消防CAD施工图纸(气体灭火系统、太阳能热水系统、水幕给水系统) - 5
    第 5 张图
  • 25层国际酒店给排水消防CAD施工图纸(气体灭火系统、太阳能热水系统、水幕给水系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
