酒店空调采暖及通风系统初步设计图纸(doc格式说明书)(污水处理设备)

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 图纸设计深度:方案(初设图)
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:空气-水系统
  • 水系统:四管制
  • 送风方式:散流器送风

附件详情

  • 发电机房
  • 防烟系统示意图
  • 锅炉房,冷冻机房
  • 热交换机房布置图
  • 污水处理设备房
  • 隔油器间
  • .......

附件详情

一、项目概要:
本项目为高级酒店,办公室及其他功能房等将提供空调、采暖及通风系统......
二、冷热源:
1.制冷系统选用二台800冷吨的水冷离心式制冷机及一台350冷吨的水冷式螺杆式制冷机组。
2.三台燃油燃气二用热水锅炉,及其一次循环泵,两台蒸发量为1.5吨/小时的燃油燃气二用蒸汽锅炉......
三、空调系统:
1.客房将采用暗装四管式风机盘管,室内游泳池设专用热泵机组,小型房间部分安装分体式空调机,公共区域的空调箱都设有二氧化碳感应器。
2.供暖水分配输送系统为四管制系统......
四、防排烟系统设计:
1.设备房、厨房、大型库房等会采用机械通风系统。
2.卫生间将设置中央机械排风系统
3.经常有人停留的封闭100m2房间及长度大于20米的封闭内走道进行排烟......

图制于 图纸共40张。

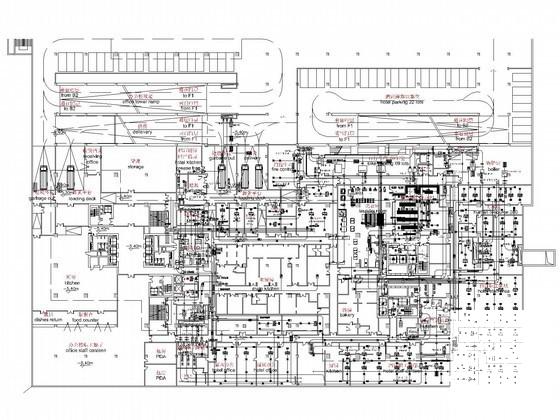

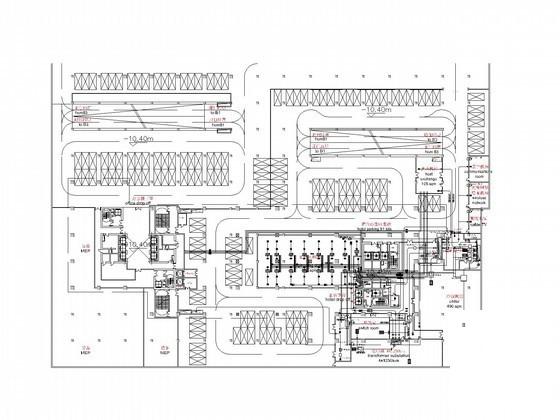

平面图

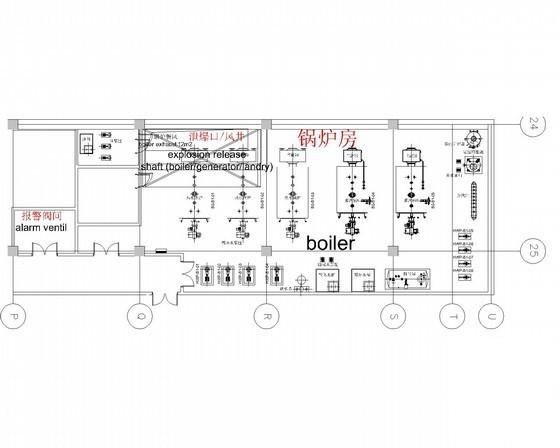

锅炉房 冷冻机房

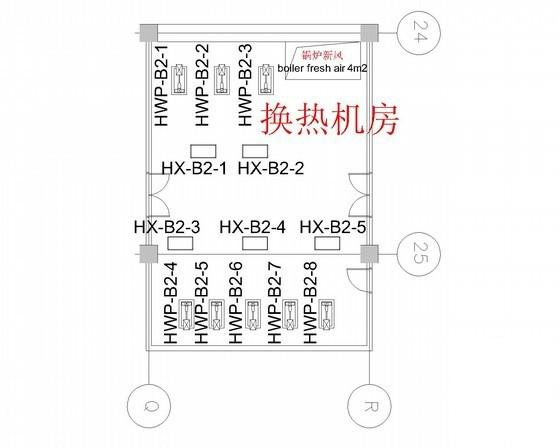

热交换机房布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 酒店空调采暖及通风系统初步设计图纸(doc格式说明书)(污水处理设备) - 1
    第 1 张图
  • 酒店空调采暖及通风系统初步设计图纸(doc格式说明书)(污水处理设备) - 2
    第 2 张图
  • 酒店空调采暖及通风系统初步设计图纸(doc格式说明书)(污水处理设备) - 3
    第 3 张图
  • 酒店空调采暖及通风系统初步设计图纸(doc格式说明书)(污水处理设备) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
