3层文化体育中心空调通风及采暖系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:文化,体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:18991平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 空调系统:全空气系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:西藏

附件详情

一、项目概要:

该项目位于西藏藏族自治区,是一个去文化体育中心建筑,地上3层,建筑面积18991平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,通风空调平面图,空调回风平面图,风管 平面布置图 ,屋顶通风平面图,空调水管平面图,空调系统供回水立管图,屋顶风机安装示意图,空调系统控制原理图,空调机房风管详图,采暖平面图,采暖系统图等...

二、空调系统:

1.冷热源:采用一级直接蒸发式集中空调机组...

2.风系统:采用全空气系统,风冷分体空调...

三、 通风防排烟 系统:

1.通风系统:水泵房,淋浴间,变电站,卫生间,电视转播机房,器械室等采用机械通风系统,换气次数分别为5、6、8、10、6、4次/h,办公室、平时用房等房间设置新风换气系统...

2.防排烟系统:地上一层内走道设机械排烟系统,地上三层内走道设机械排烟系统,排烟口平时关闭;当火灾发生时,由 火灾自动报警系统 自动或人员手动打开排烟口,连锁启动排烟风机,排烟风机前设280℃排烟防火阀,当烟气温度达到280℃防火阀熔断关闭连锁关闭排烟风机。地上有外窗房间采用自然排烟。比赛大厅设机械排烟系统,平时通风...

四、采暖系统:

本建筑物内除比赛大厅外其余房间设散热器采暖系统。该项目采暖热媒为新建换热站提供的75/50°C热水。本建筑物共设4个采暖入口。R-A,C,D为中供中回异程式系统,R-B为中供中回同程式系统,采暖系统在最高点设型自动排气阀,最低点加放水阀。采暖系统在每根立管底层散热器回水支管上(截止阀前)加三通丝堵放水...

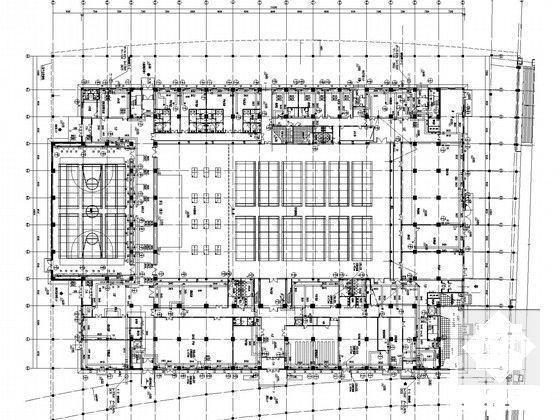

二层通风空调平面图

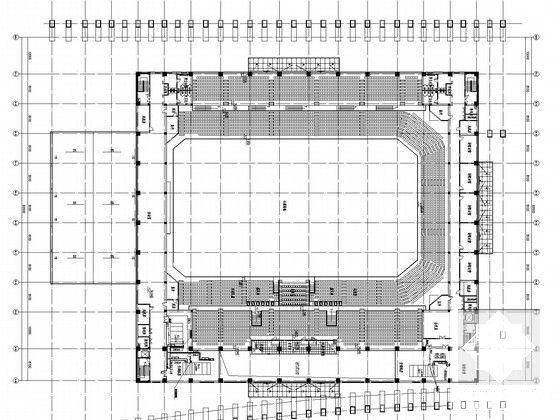

三层通风空调及大厅座椅回风平面图

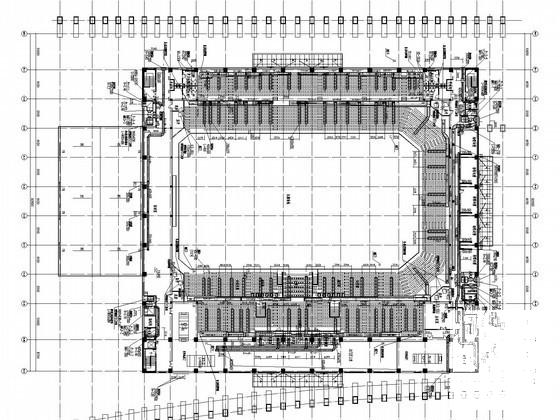

三层通风空调水管平面图

一层采暖平面图

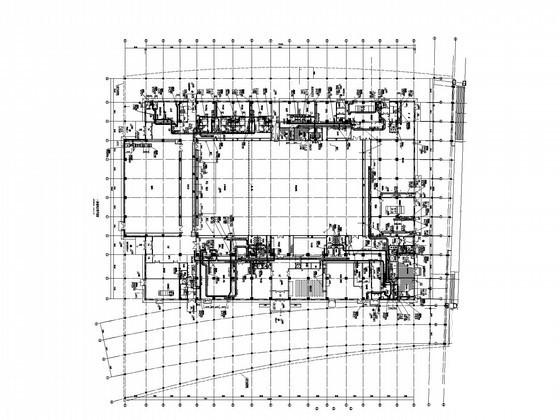

首层空调水管平面图

一层大厅空调回风平面图

二层通风空调水管平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 采暖通风空调设计 - 1
    采暖通风空调设计 - 1
  • 采暖通风空调设计 - 2
    采暖通风空调设计 - 2
  • 采暖通风空调设计 - 3
    采暖通风空调设计 - 3
  • 采暖通风空调设计 - 4
    采暖通风空调设计 - 4
  • 采暖通风空调设计 - 5
    采暖通风空调设计 - 5
  • 采暖通风空调设计 - 6
    采暖通风空调设计 - 6
  • 采暖通风空调设计 - 7
    采暖通风空调设计 - 7
  • 采暖通风空调设计 - 8
    采暖通风空调设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
