18层大型酒店项目空调通风防排烟系统初步设计及二次深化图纸(天燃气真空锅炉)

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:18264.76平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统
  • 水系统:单式泵,变流量,双管制,同程式
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:
总建筑面积为18264.76平方米,建筑层数为地上18层,地下1层,建筑高度为71.95米...
二、冷热源:
夏季供冷采用风冷式螺杆冷水机组227冷吨两台,冬季供暖采用天燃气真空锅炉...
三、空调系统:
1.该项目空调水系统采用一次泵变流量系统。
2.该项目空调水系统采用二管制系统,水平管路为同程式,垂直管路为同程式。
3.大开间商场空调风系统采用全空气系统,集中回风。
4.小开间区域采用风机盘管加独立新风系统...
四、通风系统:
1.地下室汽车库,设机械排风系统,单层车库通风量按换气次数6次/h设计。
2.暗卫生间设机械排风,排风量按10次/h换气次数计。
3.当自然补风不足时,设机械补风,补风量为排为排风量的70%~80%...
五、防排烟系统:
1.加压送风机设置在屋面层。防烟楼梯前室、合用前室正压值25Pa,防烟楼梯间正压值50Pa。
2.每个防火分区均设补风系统,补风量按不小于排烟量的50%设计...

图纸共32张。

空调水平面图

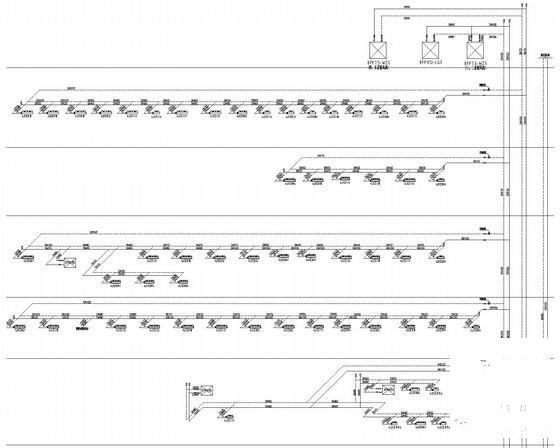

空调水路系统流程图

通风平面图

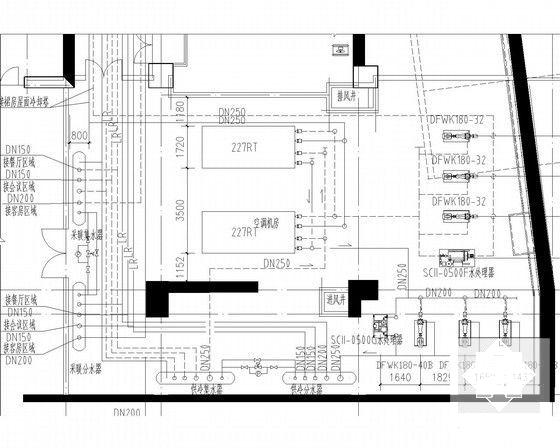

制冷机房空调水管平面图

制冷机与锅炉水系统及控制系统原理图

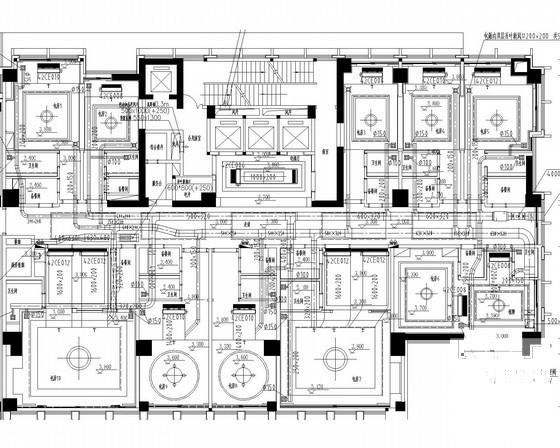

空调通风平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

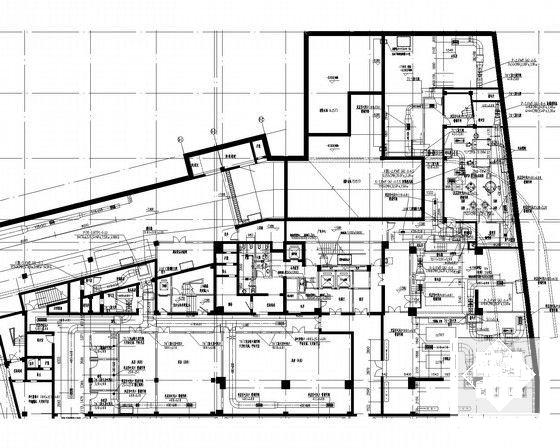

  • 18层大型酒店项目空调通风防排烟系统初步设计及二次深化图纸(天燃气真空锅炉) - 1
    第 1 张图

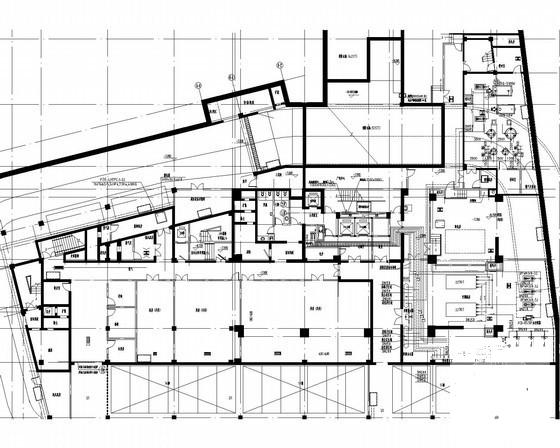

  • 18层大型酒店项目空调通风防排烟系统初步设计及二次深化图纸(天燃气真空锅炉) - 2
    第 2 张图
  • 18层大型酒店项目空调通风防排烟系统初步设计及二次深化图纸(天燃气真空锅炉) - 3
    第 3 张图
  • 18层大型酒店项目空调通风防排烟系统初步设计及二次深化图纸(天燃气真空锅炉) - 4
    第 4 张图
  • 18层大型酒店项目空调通风防排烟系统初步设计及二次深化图纸(天燃气真空锅炉) - 5
    第 5 张图
  • 18层大型酒店项目空调通风防排烟系统初步设计及二次深化图纸(天燃气真空锅炉) - 6
    第 6 张图
  • 18层大型酒店项目空调通风防排烟系统初步设计及二次深化图纸(天燃气真空锅炉) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
