多层医院系列建筑采暖通风及防排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13500平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:

该项目是一个高层酒店建筑,地上5层,建筑面积约13500平米。图纸内容包含设计及施工说明,主要设备材料表及图例,采暖通风平面图,地暖平面图,采暖系统图,采暖干管平面图,通风平面图,采暖系统图等...

二、采暖工程:

采暖热源由院区的换热站提供二次采暖热水,供回水温度50°C~40°C,压力20米水柱,大楼内采暖系统的补水和定压由园区内热交换站解决。采暖房间均采用地板辐射采暖,干管系统为下供下回。干管在地沟内敷设。厨房、库房及局部设备用房采用散热片。门诊楼、医技楼、洗消中心和传统疗法楼分别单独设置环路,另外为手术室机房和厨房分别预留一个环路...

三、通风系统:

1.厕所间、污洗间设排风系统,排风量为10次/时;
2.水泵间,配电间设排风系统,排风量为5次/时;
3.厨房换气次数为40次/时,85%由排气罩排出,15%由全面换气排出。油烟经排烟罩中过滤器初滤后,由风机抽至屋顶的静电油雾净化器中处理,达标后经风机排放到大气稀释...

四、防排烟系统:

1、楼梯间、走廊设有符合要求的可开启外窗,采用自然排烟。
2、局部走廊(门诊楼四层和医技楼二层)设置机械排烟,排烟量按120m3/(m2*h)
3、房间面积大于300平方的房间设合要求的可开启的外窗,采用自然排烟...

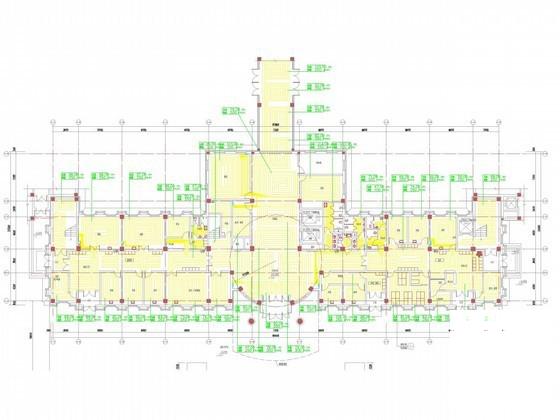

门诊楼二层地暖平面图

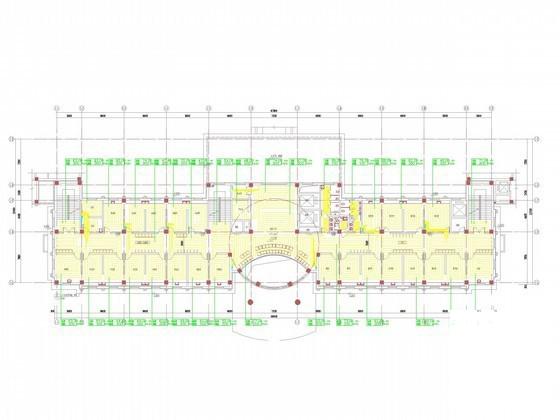

门诊楼三层地暖平面图

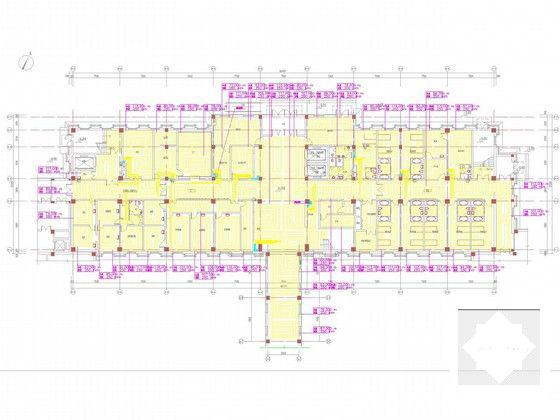

医技、病房楼一层采暖平面图

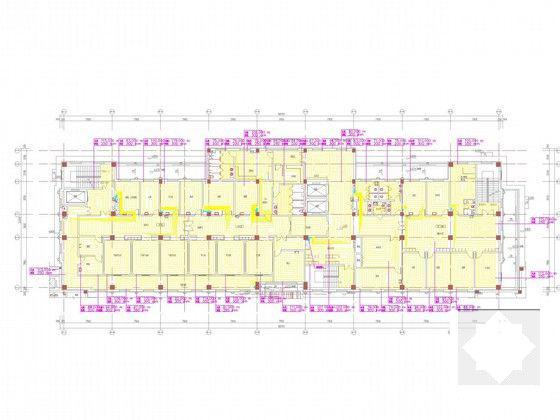

医技、病房楼二层采暖平面图

医技、病房楼三层采暖平面图

医技、病房楼四层采暖平面图

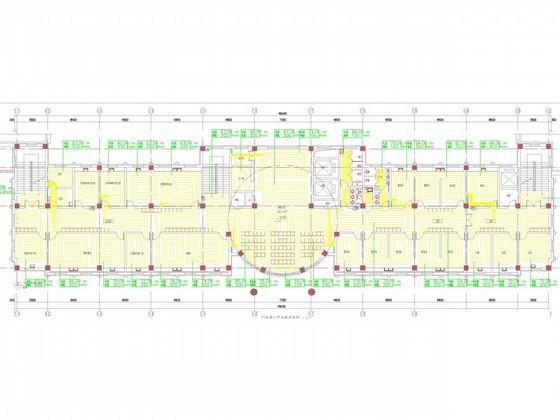

门诊楼四层地暖平面图
