5层大厦综合楼给排水CAD图纸（太阳能热水系统冷凝水系统）
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：6533.42平方米
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,稳压泵,水池
- 供水方式：市政供水,分区供水,高位水箱供水,无负压供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 雨水重现期：10年
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：20
- 特殊系统：太阳能热水系统
- 大样节点：水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
- 热水供应方式：集中热水供应
- 项目所在地：江苏
附件详情
- 资料目录
- 资料目录及使用标准资料目录 图例
- 设计总说明
- 地下层给排水平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四-五层给排水平面图
- 出顶层给排水平面图
- 屋顶层给排水平面图
- 地下层喷淋平面图
- 一层喷淋给平面图
- 二层喷淋给平面图
- 三层喷淋平面图
- 四-五层喷淋平面图
- 给水、排水系统图
- 消防泵房系统图
- 消防水池断面图
- 消防、喷淋系统图
- 给水、热水系统图
- 污水系统图
- 冷凝水、雨水系统图
附件详情
该项目位于江苏，该项目为大厦综合楼 ，总建筑面积 6533.42m2,地上5层，地下1层。建筑高度19.8米。该资料范围包括本建筑单体范围内的给水排水、消防等管道系统。设有生活给水系统、生活给水系统热水系统、生活排水系统、消火栓系统、雨水系统。
，共19张图。

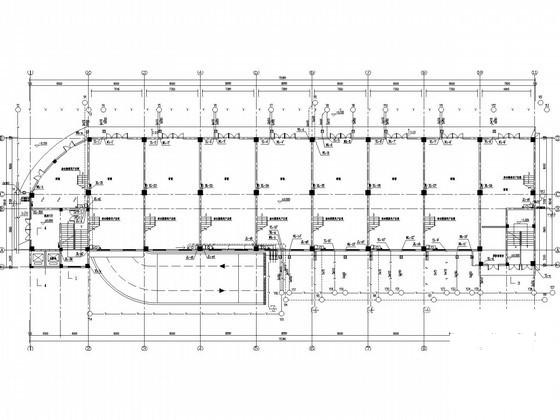

一层给排水平面图

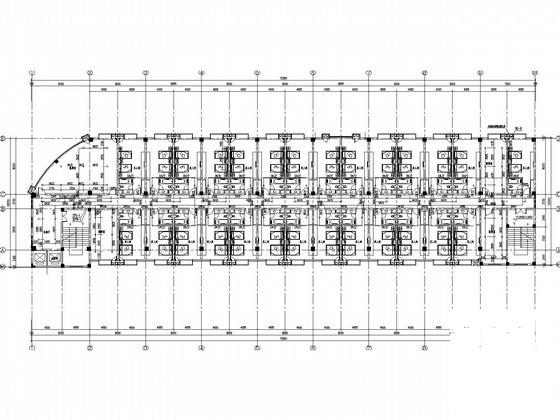

四-五层喷淋平面图

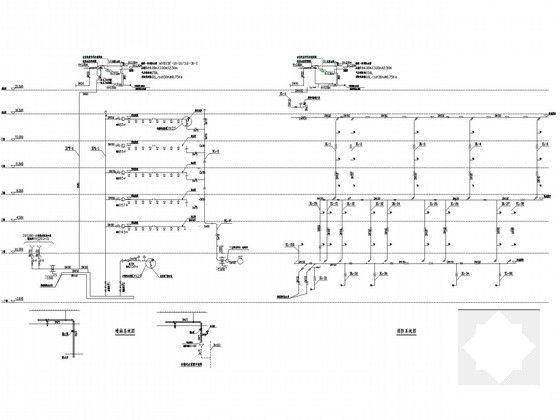

消防系统 图

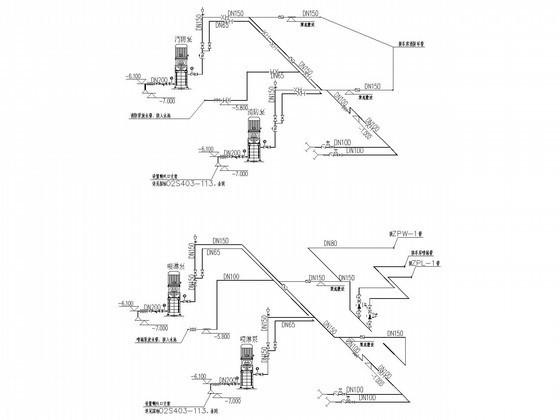

泵房内喷淋泵管道系统图
