51层社区配套楼给排水CAD施工图纸(太阳能热水系统、冷凝水系统)

  • 附件设计说明:无
  • 建筑类别:住宅,商业
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:34666.97平方米
  • 建筑地上层数:51层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统,消防排水
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池,水塔
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水,无负压供水
  • 供水分区:四区以上
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱,水泵,泵房,厨房,卫生间,阀门管件,设备房布置
  • 热水供应方式:集中热水供应,热泵热水供应
  • 项目所在地:广东

附件详情

  • 资料目录
  • 3A栋主要设备材料表
  • 3栋、3A栋给排水系统图
  • 3栋一层给排水、消防、自动喷淋平面图
  • 3A栋一层给排水、消防、自动喷淋平面图
  • 3栋、3A栋二层给排水、消防平面图
  • 3栋、3A栋三至二十五层给排水、消防平面图
  • 3栋、3A栋二十六层给排水、消防平面图
  • 3栋、3A栋二十七层给排水、消防平面图
  • 3栋、3A栋二十八至三十一层给排水、消防平面图
  • 3栋、3A栋三十二至三十九层给排水、消防平面图
  • 3栋、3A栋四十层至五十一层给排水、消防平面图
  • 3栋、3A栋屋顶层给排水、消防平面图
  • 3栋、3A栋屋顶架构层给排水平面图
  • 3栋、3A栋二至五十一层偶数层自动喷淋平面图
  • 3栋、3A栋二至于五十一层奇数层自动喷淋平面图
  • 3栋、3A栋管井给排水放大图
  • 3A栋低区消防兼接合器转输水箱及泵房给排水放大图
  • 3A栋高区消防水箱及泵房给排水放大图
  • 3栋、3A栋标准层给排水平面放大图
  • 3栋、3A栋标准层给排水厨卫系统图
  • 给排水专业设计模板

附件详情

该项目位于深圳,总占地面积约为:38224.06 平方米,总建筑面积约为:223213.69 平方 米。1 栋,2 栋 A、B、C 座,3 栋,3A 栋为住宅及商铺,社区配套;5 栋为幼儿 园;6 栋为垃圾收集站。地下一到二层为停车库,设备房,停车数 1040 辆,地 下二层西侧为人防区。该项目计划开工日期为 近代 年 12 月 10 日。实际开工时间以开工报告时间为准。 工程质量标准达到《建筑工程施工 质量验收 统一标准》(GB50300-近代)的合格标准,争创优质工程。
设计范围:3 栋,3A 栋住宅及商铺社区配套楼的给排水及消防设计。
,共30张图纸。

3栋、3A栋屋顶层给排水、消防平面图

3栋一层给排水、消防、自动喷淋平面图

3栋3A栋给排水系统图

3栋、3A栋给排水系统图

N户型给排水系统图

高区消防稳压泵房给排水放大图

3栋、3A栋标准层给排水平面放大图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

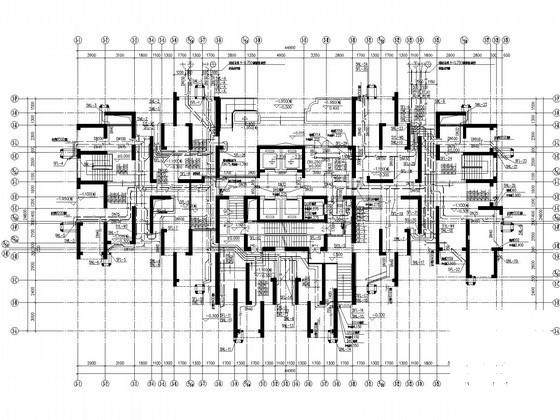

  • 51层社区配套楼给排水CAD施工图纸(太阳能热水系统、冷凝水系统) - 1
    第 1 张图

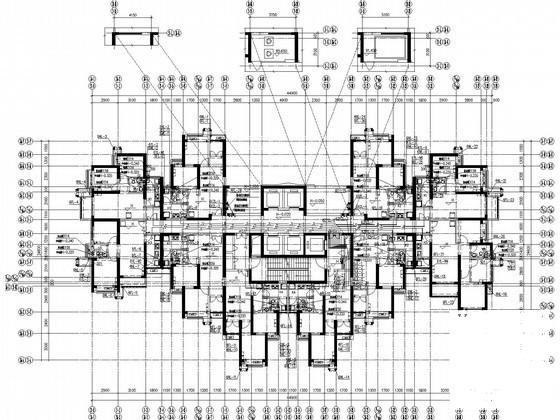

  • 51层社区配套楼给排水CAD施工图纸(太阳能热水系统、冷凝水系统) - 2
    第 2 张图

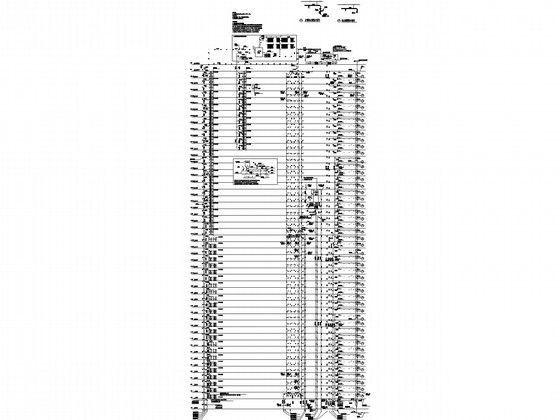

  • 51层社区配套楼给排水CAD施工图纸(太阳能热水系统、冷凝水系统) - 3
    第 3 张图

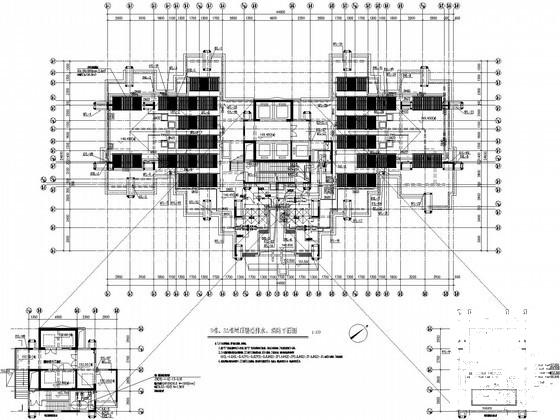

  • 51层社区配套楼给排水CAD施工图纸(太阳能热水系统、冷凝水系统) - 4
    第 4 张图

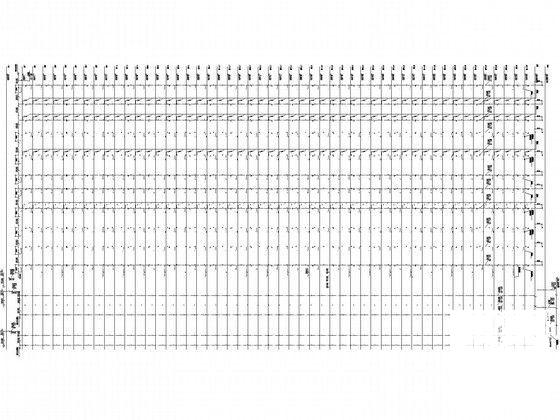

  • 51层社区配套楼给排水CAD施工图纸(太阳能热水系统、冷凝水系统) - 5
    第 5 张图
  • 51层社区配套楼给排水CAD施工图纸(太阳能热水系统、冷凝水系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
